Herkunftsort:
China
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
KUM-A
Dokument:
Hinweis: Bereichsinformationen sind sehr wichtig

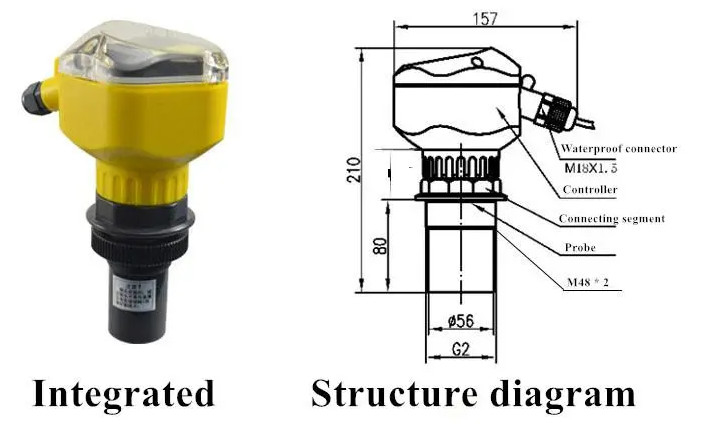

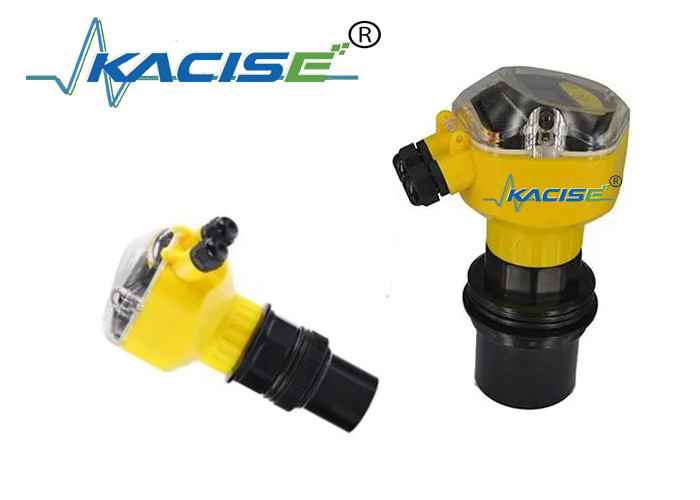

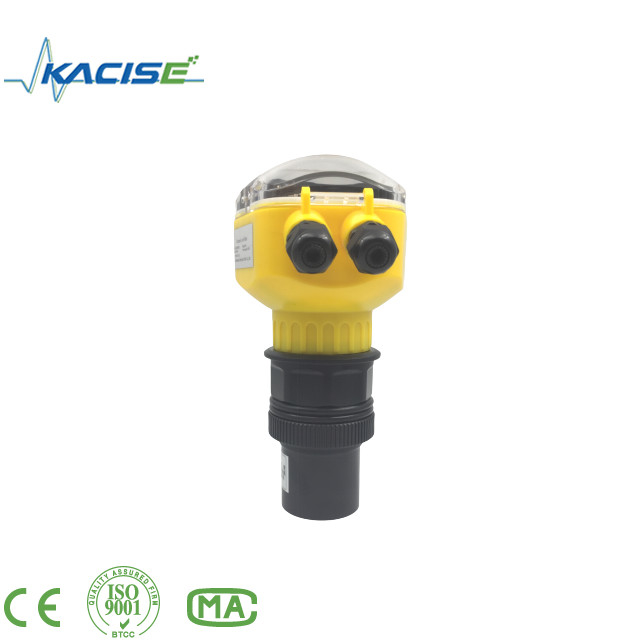

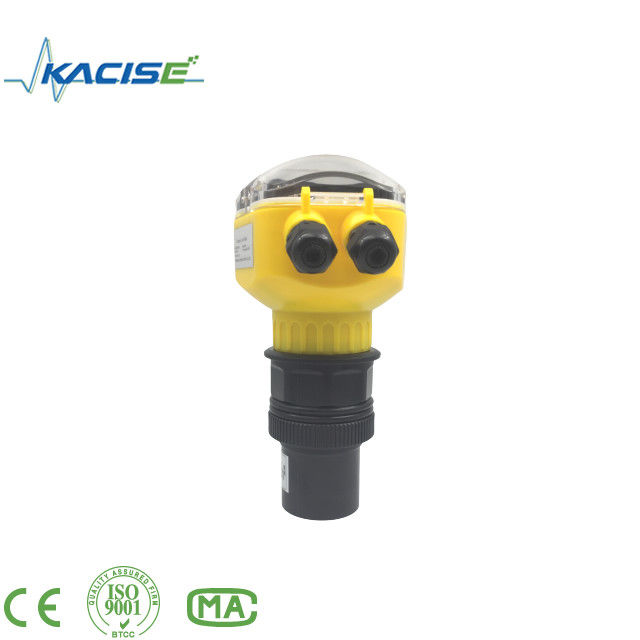

Der Ultraschall-Füllstandsmesser „Integrated Sump“ ist ein hervorragender digitaler Wasserstandsmesser. Es ist für präzise Messungen in Schächten und ähnlichen Anwendungen konzipiert. Dieses Gerät kombiniert fortschrittliche Ultraschalltechnologie mit digitalen Anzeige- und Steuerungsfunktionen. Es liefert zuverlässige und genaue Daten und ermöglicht eine effiziente Verwaltung und Kontrolle des Wasserstands in verschiedenen Umgebungen.
![]()
| Parameter | Kompakter Typ | Split-Typ |
| Reichweite | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| Genauigkeit | 0,5 % ~ 1 % | |
| Auflösung | 3 mm oder 0,1 % (je größer ist wirksam) | |
| Anzeige | Englisches LCD | Englisches LCD |
| Analoger Ausgang |
4-Draht 4~20mA/510Ω Last 2-Draht 4~20mA/250Ω Last |
4~20mA/510Ω Last |
| Relaisausgang | 2-Wege AC 250V/5A oder DC 30V/5A, programmierbar (optional) | 2- oder 4-Wege AC 250 V/ (NO: 10 A, NC: 6 A) oder DC 24 V/ 10 A, programmierbar (optional) |
| Stromversorgung |
24 VDC (Standard) 220 V Wechselstrom+15 % bei 50 Hz 12 VDC Batterie |
24 VDC 120 mA (Standard) 220 V Wechselstrom+15 % bei 50 Hz 12 VDC Batterie |
| Umgebungstemperatur |
Anzeigeinstrument-20~+60℃, Wandler-20~+80℃ |
Anzeigeinstrument -20~+60℃, Wandler-20~+80℃ |
| Kommunikation | RS485, RS232 (optional) | |
| Protokoll | Modbus-RTU | |
| Schutz | Anzeigeinstrument IP66, Wandler IP68 | |
| Wandlerkabel | NEIN |
Standard 10 m Max. 100 m bestellbar (sofern keine elektromagnetischen Störungen vorliegen) |
| Installation des Wandlers | Je nach Reichweite und Wandler | Je nach Reichweite und Wandler |
| Stromverbrauch |
Die spezifische Leistung des Split-Typs ist wie folgt: Bei nur mA-Ausgang beträgt sie 1,5 W/24 V (Standard); Bei nur RS485-Ausgang beträgt sie 0,9 W/24 V (optional); Bei RS485- und mA-Ausgang beträgt sie 1,6 W/24 V (optional); Fügen Sie zwei Relais hinzu, die Leistung wird um 0,8 W/24 V erhöht (optional); Die Leistung des 220-VAC-Split-Typs beträgt 5 W/220 VAC. Die spezifische Leistung des kompakten Vierleiterinstruments ist wie folgt: Bei nur mA-Ausgang beträgt sie 1 W/24 V (Standard); Bei nur RS485-Ausgang beträgt sie 0,6 W/24 V (optional); Bei RS485- und mA-Ausgang beträgt sie 1,1 W/24 V (optional); Fügen Sie zwei Relais hinzu, die Leistung wird um 1 W/24 V erhöht (optional); Die Leistung des kompakten 220-VAC-Vierleiterinstruments beträgt 5 W/220 VAC. Die Ausgangsleistung des 24-V-Kompakt-Zweileiterinstruments und der Ausgangsstromwert des Instruments hängen zusammen: (4 mA/0,096 W – 20 mA/0,48 W) |
|
| KUM-A | ||||||
| Messbereich | ||||||
| A | 5m | |||||
| B | 10m | |||||
| C | 15m | |||||
| D | 20m | |||||
| E | 30m | |||||
| F | 40m | |||||
| G | 50m | |||||
| H | 60m | |||||
| Ausgangssignal | ||||||
| A | 4-20mA | |||||
| Genauigkeit | ||||||
| 0,5 | 0,5 % | |||||
| 1,0 | 1 % | |||||
| Stromversorgung | ||||||
| A | 24Vdc | |||||
| B | 11~30 VDC | |||||
| Sondentyp | ||||||
| A | PVDF | |||||
| B | Aluminiumlegierung | |||||
| C | ABS | |||||
| D | Edelstahl 316L | |||||
| E | Teflon | |||||
| F | Titanlegierung | |||||
![]()
![]()
![]()
| Fehlerbeschreibung | Ursache des Problems | Lösung |
| Messgerät zeigt nichts an, funktioniert nicht | Falsche Stromversorgung. Falsche Verkabelung | Überprüfen Sie, ob die DC24V-Stromversorgung korrekt ist. Überprüfen Sie, ob die Verkabelung korrekt ist |
| Das Instrument verfügt über ein Display, funktioniert nicht |
1. Die Füllstandsanzeige ist nicht auf den Flüssigkeits- oder Materialstand ausgerichtet 2. Der Flüssigkeitsstand schwankt stark 3. Die Materialoberfläche ist extrem uneben 4. Die Flüssigkeitsoberfläche hat eine dickere Schaumschicht 5. Der Boden des Behälters ist nach dem Entleeren der Flüssigkeit und dem Entleeren des Materials nicht flach 6. Außerhalb des Messbereichs |
1. Passen Sie die Ausrichtung des Füllstandsmessgeräts an, kalibrieren Sie es mit einer Wasserwaage und fügen Sie ein Kunststoffrohr in den Behälter ein 2. Verwenden Sie ein Füllstandsmessgerät mit einem größeren Bereich 3. Verwenden Sie ein Füllstandsmessgerät mit größerem Bereich oder andere Messmethoden 4. Nach dem Hinzufügen von Flüssigkeit oder Material die Arbeit auf natürliche Weise fortsetzen 5. Verwenden Sie ein Füllstandsmessgerät mit einem größeren Bereich |
| Die Instrumentenanzeige ist instabil oder der Messwert weist eine große Abweichung auf |
1. Die Materialebene gelangt in den toten Winkel 2. Der Abstandsmesswert ist größer als die Einbauhöhe 3. Es liegen starke elektromagnetische Störungen vor 4. Gegenstände, die Schallwellen blockieren 5. Am Füllstandmessgerät wird ein Metallflansch vorbereitet 6. Die emittierende Oberfläche oder Seite der Sonde hat Kontakt mit Metall |
1. Erhöhen Sie den Füllstandsmesser oder verhindern Sie, dass der Füllstand zu hoch wird 2. Ändern Sie die Installationshöhe auf den richtigen Wert 3. Das Instrument muss mit der Erde verbunden sein und das Füllstandsmessgerät abschirmen 4. Ändern Sie die Einbaulage oder fügen Sie Kunststoffrohre hinzu 5. Wechseln Sie zu Kunststoffflanschen 6. Verwenden Sie Gummipads zur Isolierung vom Metall |
Für den Behälter mit dem Installationsanschluss oder der Sonde im Rundrohr sollte die Länge der Flanschverbindung des 4-m-, 6-m- und 8-m-Füllstandmessbehälters weniger als 400 mm und die Länge des 12-m-Füllstandmessbehälters weniger als 400 mm betragen.
150 mm, 15 m, 20 m, 30 m lange Füllstandssensorsonden sollten aus dem Installationsanschluss herausragen.
