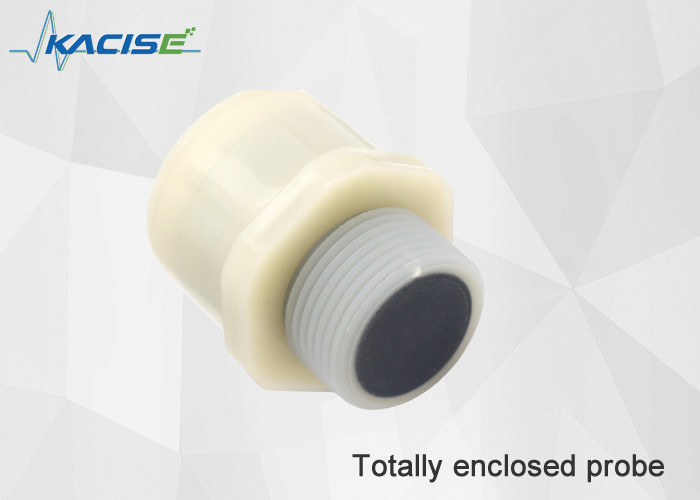

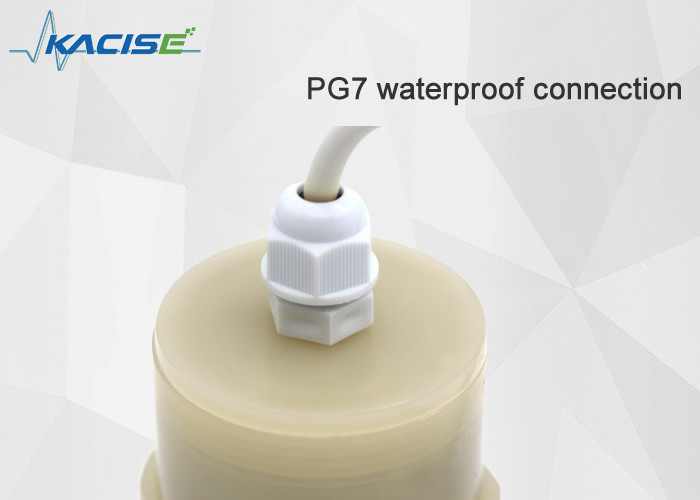

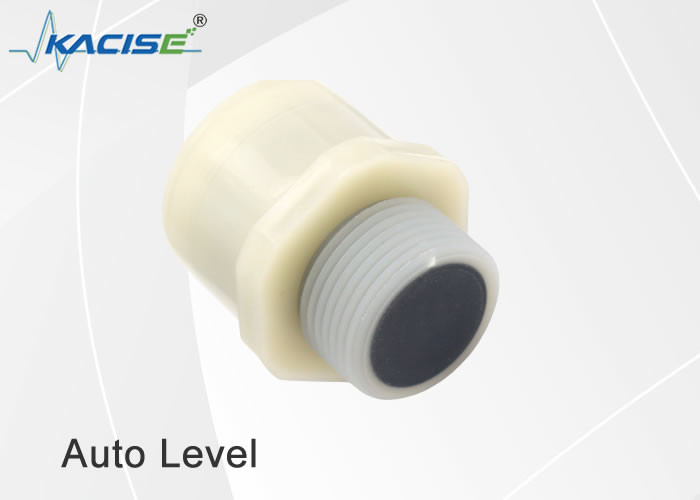

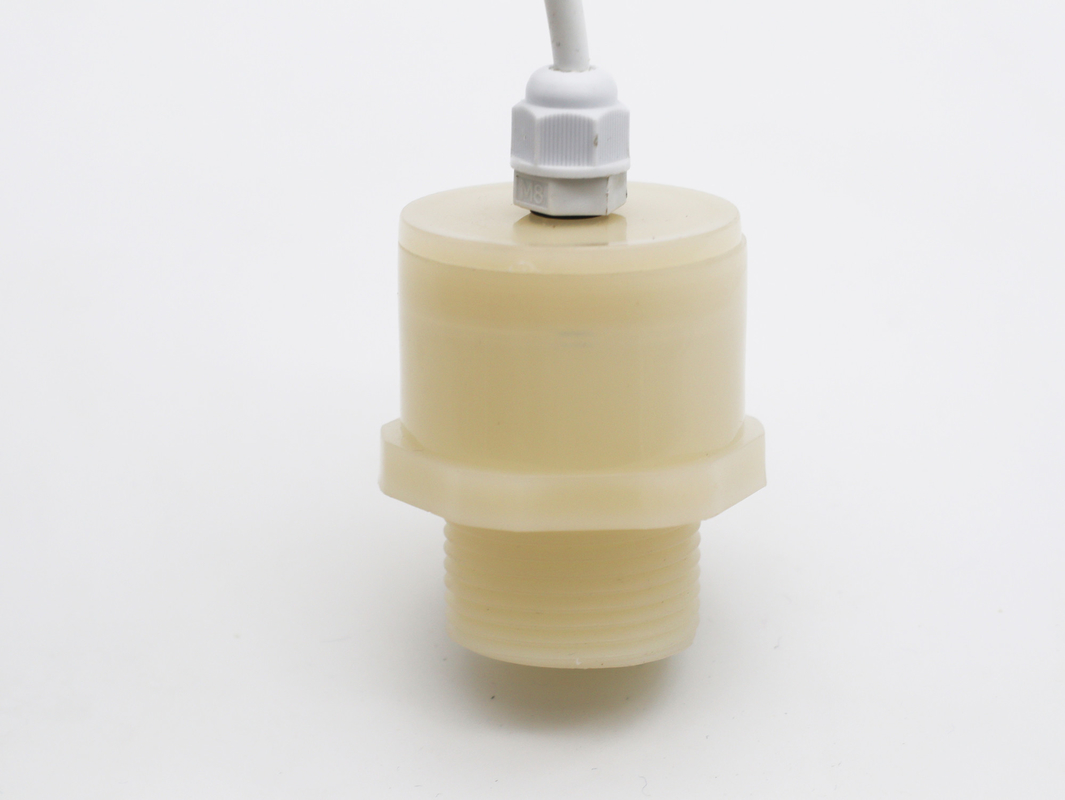

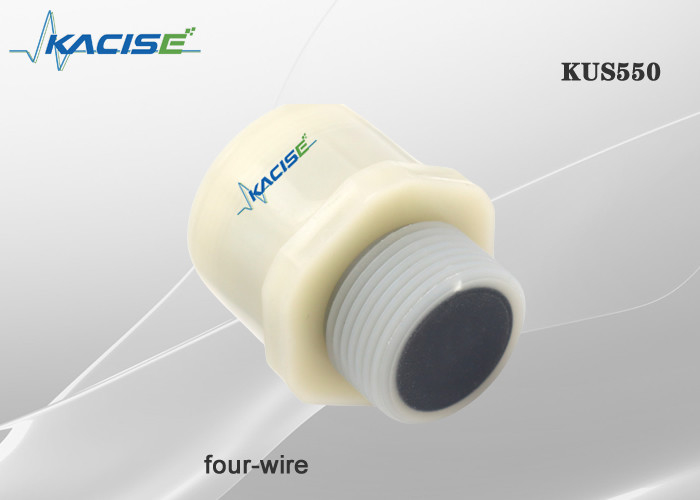

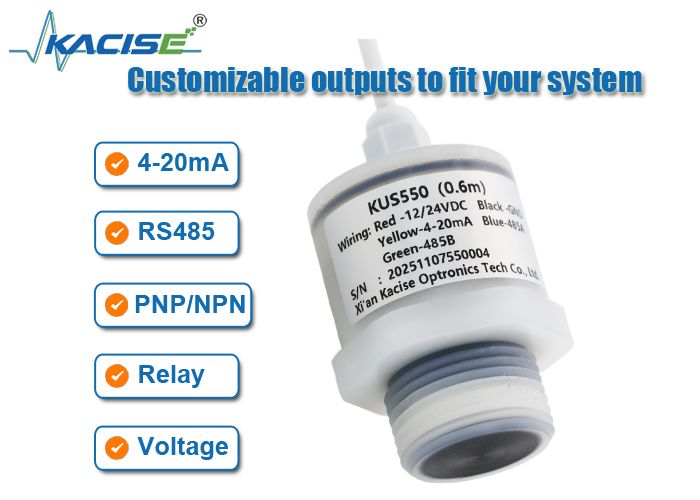

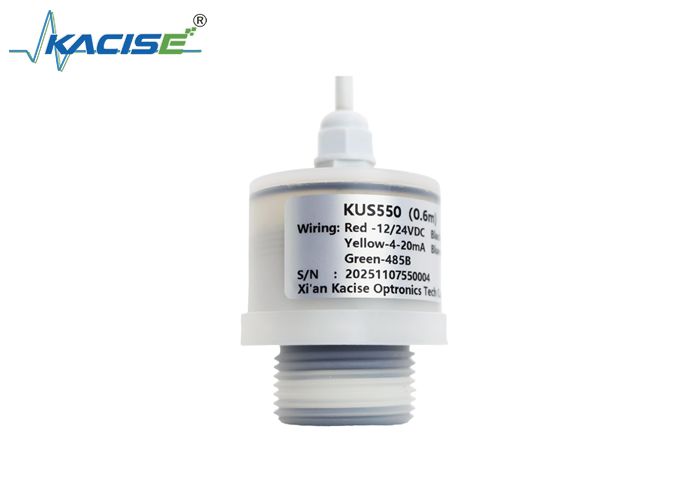

KUS550 Ultraschallsensor mit Analogausgang für Kurzstreckenmessungen

Ultraschall-Füllstandssensor der Serie KUS550

1.Eigenschaften

• 7,5° enger Abstrahlwinkel sorgt für hohe Signalzuverlässigkeit

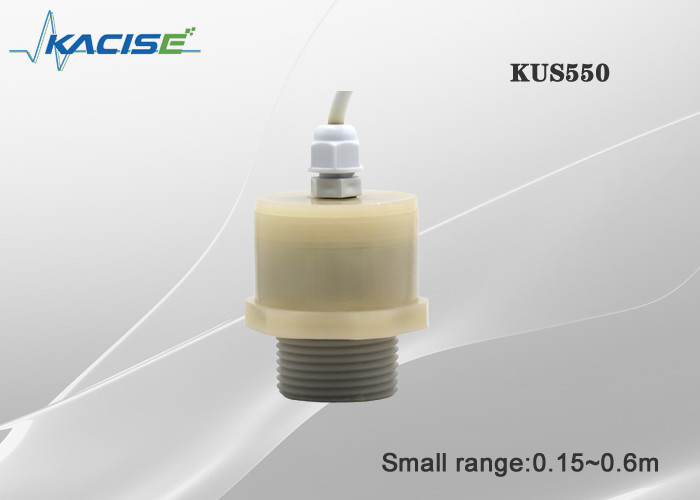

• Small-Range-Modell mit kleiner Blindzone und hoher Auflösung
• Automatische Störechounterdrückung​

2. Dimension
Einheit im Diagramm ist mm.

3. Beschreibung

Das KUS550 Low-Power-Ultraschall-Füllstandsmessgerät ist ein echter Low-Power-Ultraschallsensor mit niedrigem Betriebsstrom, kurzer Einschwingzeit und guter Stabilität.Besonders geeignet für die Stromversorgung, die Reaktionszeit ist kurz, die Übertragungszeit überschreitet 1 ms nicht und passt sich der Anforderung einer kurzen Aufwachzeit an.Es hat die Eigenschaften von Niederspannung, geringem Stromverbrauch, einfacher Installation und Verwendung;digitale Temperaturkompensationsfunktion, großer Betriebstemperaturbereich;hohe Präzision, Hochfrequenzgang, gute Stabilität;Stoßfestigkeit, Dauerfestigkeit, hohe Zuverlässigkeit.

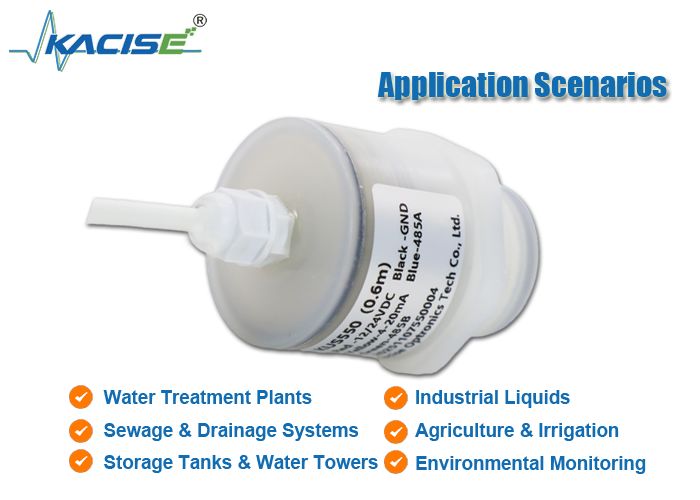

Anpassung an die Branche: Internet der Dinge, Wasserversorgung, Industriesteuerung und andere Bereiche.

Der Ruhezustand des KUS550-Ultraschall-Füllstandsmessers mit geringer Leistung beträgt weniger als 0,3 mA, der Wellenzustand weniger als 20 mA und der Erkennungszustand weniger als 5 mA.Das heißt, wenn die Stromversorgung 3,3 V beträgt, beträgt der Schlafstrom 0,3 mA und die Leistungsaufnahme zu diesem Zeitpunkt 0,0003 x 3,3 = 0,00099 W.Diese Serie von Ultraschall-Füllstandsmessgeräten mit geringer Leistung eignet sich besonders für Anwendungen in der intelligenten IoT-Branche, wie Schächte, Fabrikwassertanks, Tanks, Kommunaltechnik, Leitungswasser, Abwasserbehandlung, Wasserwirtschaft und Wasserkraft, Stahl, Kohlebergwerke, Elektrizität , Petrochemie, städtische Binnenflüsse und Seen, Transport und Lebensmittelindustrie.Sammeln Sie Daten durch hochpräzise Ultraschall-Füllstandsmessgeräte, überwachen Sie Füllstand/Füllstandshöhe und -temperatur in Echtzeit, aktualisieren Sie Cloud-Plattformdaten in Echtzeit und geben Sie Echtzeitalarme aus, wodurch die Kosten für manuelle Inspektionen gesenkt und der Systemstatus genau erfasst werden.

4.Niedriger Stromverbrauchsmodus

Der auf 2 eingestellte Arbeitsmodus ist ein Arbeitsmodus mit geringem Stromverbrauch.

So realisieren Sie den Ultraschall-Füllstands- und Abstandssensor mit geringem Stromverbrauch

a) Verwenden Sie Low-Power-ICs

Wir verwenden fast neue ICs, wodurch der Stromverbrauch normalerweise gering ist.

b) Steuern Sie die Leistung jedes Schaltkreises im Sensor.

Es gibt drei Teile der Schaltung im Sensor, die Sendeschaltung, die Empfangsschaltung und die Grundschaltung der MCU.Die MCU realisiert das Energieverbrauchsmanagement, indem sie die Steuerung der Arbeit jedes Teils der Schaltung ermöglicht und dann den Energieverbrauch steuert.

c) Wenn die MCU selbst nicht arbeitet, wechselt sie in den Schlafmodus, um den Stromverbrauch weiter zu reduzieren.

5.Installationsbedingungen
Wenn der Sensor bei einer Umgebungstemperatur installiert wird, die unter 0℃ fällt, sollte er die Schutzmaßnahmen gut erfüllen.Bei direkter Montage des Sensors in einer Durchgangsbohrung mit den Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.

6.Bestellinformationen

Ultraschallsensor der Serie KUS550 datasheet_v2.8.pdf...
