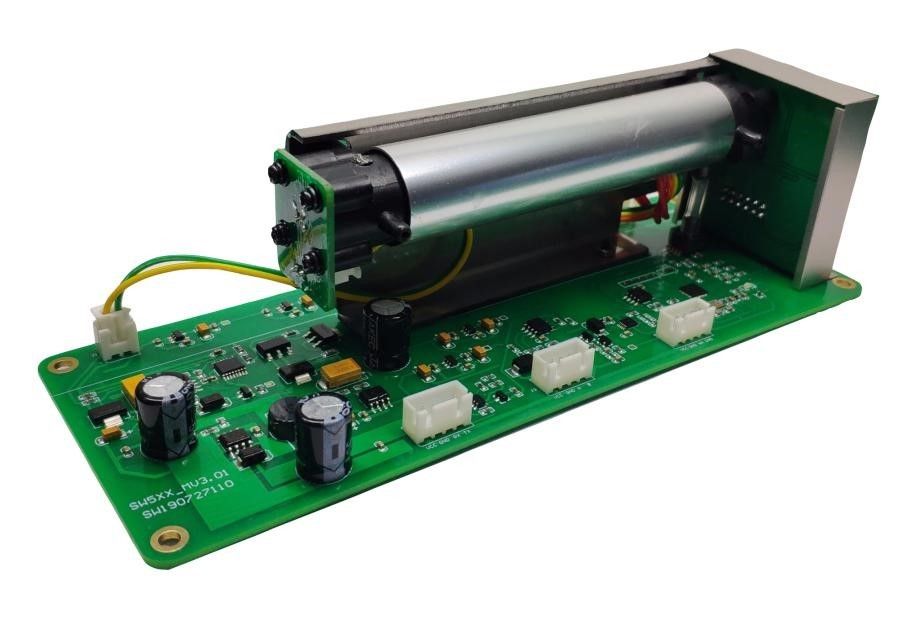

KSS54XInfrarot Kohlenwasserstoffsensor
1. Übersicht
Das Infrarot-CH4-Sensormodul KSS54X ist ein Gassensormodul, das das NDIR-Infrarotabsorptionserkennungsprinzip nutzt und die Konzentration anhand der Absorption von Infrarotgas bestimmt. KSS54X verwendet eine importierte Lichtquelle, einen optischen Hohlraum mit spezieller Struktur und einen Zweikanaldetektor, um eine Referenzkompensation für den doppelten optischen Pfad im Weltraum zu realisieren. Mikroprozessoren übernehmen die Signalerfassung, -verarbeitung und -ausgabe. KSS54X verfügt über eine gute Selektivität, hohe Empfindlichkeit, keine Sauerstoffabhängigkeit, lange Lebensdauer und geringen Stromverbrauch; Mit Temperaturregelung und Druckausgleichsfunktion; Es verfügt außerdem über UART, 485-Ausgang und analogen Strom-/Spannungsausgang, was für Kunden für verschiedene Anwendungen praktisch ist.
2. Technische Parameter
| Parameter |
Symbol |
Minimum |
Typische Werte |
maximal |
Einheit |
| Lagertemperatur |
Tstg |
-20 |
- |
80 |
°C |
| Betriebstemperatur |
TA |
-20 |
|
60 |
°C |
| Betriebsfeuchtigkeit |
HA |
0 |
|
90 nicht kondensierend |
% RH |
| Arbeitsdruck |
PA |
0,8 |
|
1.2 |
Geldautomat |
| Versorgungsspannung |
VS |
11 |
12 |
30 |
V |
| Maximaler Betriebsstrom |
ICHDurchschn |
100 |
120 |
150 |
mA |
KSS54X Infrarot-CH4-Leistungsindex für niedrige Konzentration (typisch 0–5000 ppm).
| Index |
Gas |
Bereich/ppm |
Auflösung |
relativer Fehler |
absoluter Fehler |
Bemerkung |
| Null Drift |
CH4 |
0~5000 |
25 ppm |
±5 % FS |
±100 ppm |
Treffen Sie einfach einen von ihnen |
| Reichweitendrift |
±5 % FS |
±100 ppm |
Treffen Sie einfach einen von ihnen |
| Anzeigefehler |
±5 % FS |
±100 ppm |
Treffen Sie einfach einen von ihnen |
| Wiederholbarkeit |
±2 % FS |
±50 ppm |
Treffen Sie einfach einen von ihnen |
| T90 |
≤5S (500 ml/min) |
KSS54X Infrarot CH4 konventioneller Konzentrationsleistungsindex (0~5 % vol).
| Index |
Gas |
Bereich/Vol |
Auflösung |
relativer Fehler |
absoluter Fehler |
Bemerkung |
| Null Drift |
CH4 |
0~5 % |
100 ppm |
±5 % FS |
±500 ppm |
Treffen Sie einfach einen von ihnen |
| Reichweitendrift |
±5 % FS |
±500 ppm |
Treffen Sie einfach einen von ihnen |
| Anzeigefehler |
±5 % FS |
±500 ppm |
Treffen Sie einfach einen von ihnen |
| Wiederholbarkeit |
±2 % FS |
±300 ppm |
Treffen Sie einfach einen von ihnen |
| T90 |
≤5S (500 ml/min) |
KSS54X Infrarot-CH4-Konzentrationsleistungsindex (typisch 0 ~ 30 % vol)
| Index |
Gas |
Bereich/Vol |
Auflösung |
relativer Fehler |
absoluter Fehler |
Bemerkung |
| Null Drift |
CH4 |
0~30 % |
500 ppm |
±5 % FS |
±3000 ppm |
Treffen Sie einfach einen von ihnen |
| Reichweitendrift |
±5 % FS |
±3000 ppm |
Treffen Sie einfach einen von ihnen |
| Anzeigefehler |
±5 % FS |
±3000 ppm |
Treffen Sie einfach einen von ihnen |
| Wiederholbarkeit |
±2 % FS |
±1000 ppm |
Treffen Sie einfach einen von ihnen |
| T90 |
≤5S (500 ml/min) |
KSS54X Infrarot-CH4-Vollleistungsindex (0 ~ 100 % Vol.)
| Index |
Gas |
Bereich/Vol |
Auflösung |
relativer Fehler |
absoluter Fehler |
Bemerkung |
| Null Drift |
CH4 |
0~100 % |
1000 ppm |
±5 % FS |
±5000 ppm |
Treffen Sie einfach einen von ihnen |
| Reichweitendrift |
±5 % FS |
±5000 ppm |
Treffen Sie einfach einen von ihnen |
| Anzeigefehler |
±5 % FS |
±5000 ppm |
Treffen Sie einfach einen von ihnen |
| Wiederholbarkeit |
±2 % FS |
±5000 ppm |
Treffen Sie einfach einen von ihnen |
| T90 |
≤5S (500 ml/min) |
3. Strukturmaßzeichnung
Einheit: mm
KSS54X verfügt über drei Strukturgrößen, entsprechend einer optischen Kavität von 100 mm, 150 mm und 200 mm.
100-mm-Hohlraumstrukturdiagramm:
150-mm-Hohlraumstrukturdiagramm:
200-mm-Hohlraumstrukturdiagramm:
Installationsanleitung
Der Sensor wird mit einem Referenzstrukturdiagramm mit einem Positionierungslochabstand und einer Apertur von 3,5 mm installiert.
Der Abstand der Kabelbuchsen beträgt 2,54 mm.
4. Methoden der Dinge, auf die bei der Wartung geachtet werden sollte
- Der Sensor sollte regelmäßig kalibriert werden, empfohlen wird nicht mehr als 3 Monate.
- Benutzen Sie den Sensor nicht über längere Zeit in einer Umgebung mit hoher Staubdichte.
- Bitte verwenden Sie den Sensor innerhalb der Reichweite der Sensorstromversorgung.
5. Bestellhinweise
Um die spezifischen erforderlichen Spezifikationen erwerben zu können, geben Sie bitte die folgenden Informationen an:
- Sensorname
- Messen Sie das Gas
- Sensormessgenauigkeit und Ausgabemodus usw
- Zum Beispiel KSS54X, CH4, 0-5000 ppm
6. Bestellinformationen
| Informationsblatt bestellen |
| KSS54X |
KSS54X CO2-Konzentrationssensor |
| |
xxxx |
Der Sensor misst den Bereich der CO2-Konzentration in ppm, mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. |
| 2000 |
Bereich 200 ppm (Standard). |
| 10000 |
Bereich 10.000 ppm |
| 50000 |
Bereich 50.000 ppm |
| |
kodieren |
Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam |
| S |
Langsam (Standard). |
| Q |
schnell |
| |
kodieren |
Baudratenauswahl, unterstützt häufig verwendete Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Stoppbit, kein Prüfbit: Bestätigen Sie vor der Bestellung spezielle Anforderungen. |
| Brauch |
Bestätigen Sie die Baudrate vor der Bestellung |
| 2400 |
2400bps Baudrate |
| 9600 |
9600bps Baudrate |
| 19200 |
19200bps Baudrate |
| 38400 |
38400bps Baudrate (Standard) |
| |
kodieren |
Protokoll der seriellen Schnittstelle |
| Modbus-RTU |
Standard-Modbus-RTU-Protokoll (Standard). |
| Modbus-ASCII |
Standard-Modbus-ASCII-Protokoll |
| Modbus-Selbst |
Privates Modbus-Protokoll |
| KSS54X |
-2000 |
-S |
-38400 |
-Modbus-RTU |
|
7. Kontaktdaten
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
Anhang
| Kurzschrift |
Vollständiger Name |
| VOL |
1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in der Luft. |
| PPM |
1PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht. |
| O2 |
Sauerstoffmoleküle |
| LCD |
LCD-Display |
| RS485 |
Asynchroner serieller Port 485 |
| Gleichstrom |
Gleichstrom |
| Wechselstrom |
Kommunikation |
| PVC |
Polyvinylchlorid |
