Herkunftsort: | China |
Markenname: | Kacise |

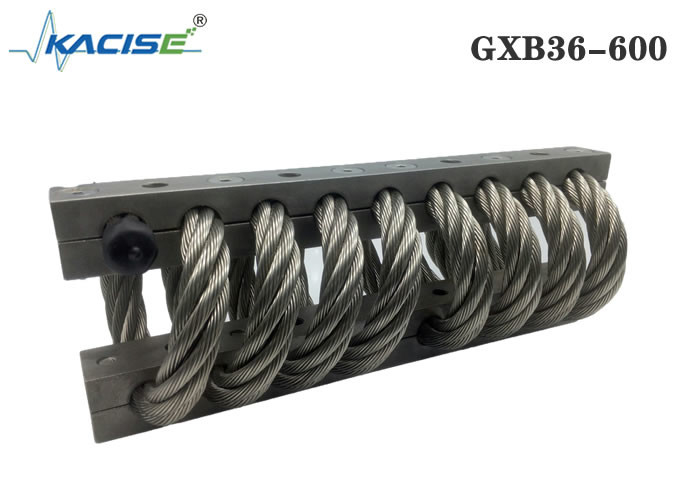

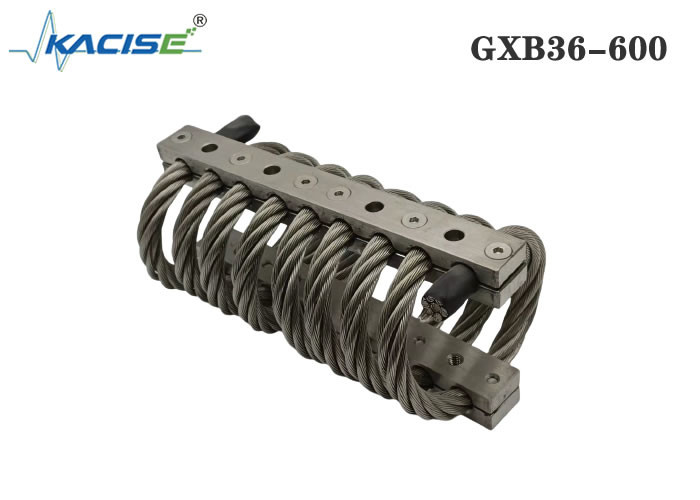

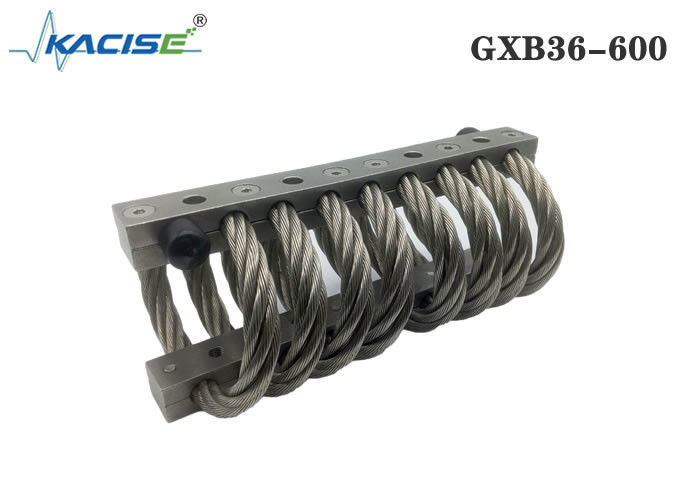

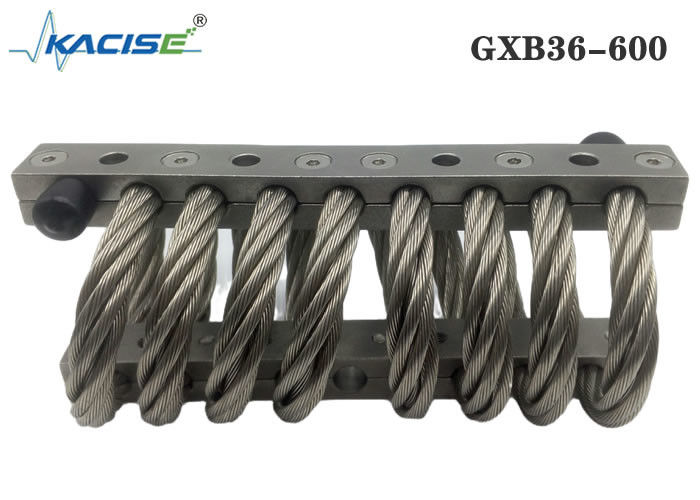

Modellnummer: | GXB36-600 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Länge: | 521mm | Breite: | 260mm |
---|---|---|---|
Hoch: | 235mm | Befestigungsbohrungen: | M18 |
Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 378/377,8 |
Innerer Befestigungslochabstand/L2(mm): | 162/161,9 | Maximale vertikale Verformung (mm): | 119.2 |
Vertikale statische Belastung (kg): | 1277 | Vertikale statische Steifigkeit (kg/mm): | 142 |
Vertikale dynamische Steifigkeit (kg/mm): | 44.5 | 45° maximale Verformung (mm): | 168.9 |
45° statische Belastung (Kg): | 796 | 45° Statische Steifheit (Kg/mm): | 79.9 |
45° dynamische Steifigkeit (kg/mm): | 22.2 | Maximale Verformung der Seitenaufhängung (mm): | 125.7 |
Seitlich hängende statische Belastung (Kg): | 274 | Statische Steifigkeit seitlich hängend (Kg/mm): | 27.5 |
Steifigkeit der seitlichen Aufhängung (kg/mm): | 24 | Material: | SS304 |
Gewicht (kg): | 26 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Produktbeschreibung
Der Full-Helix-Isolator ist ein All-in-One-Isolator und kann daher in verschiedenen Bereichen wie Verteidigung, Luft- und Raumfahrt und Nukleartechnik sowie in vielen verschiedenen Anwendungsbereichen eingesetzt werden.Dieser Isolator verfügt über viele fortschrittliche Eigenschaften, angefangen vom Ganzmetall- und multidirektionalen Design bis hin zur Qualitätsfähigkeit der Stoß- und Vibrationsisolierung.
Es steht eine große Auswahl an Modellen zur Verfügung, die für die Ausrichtung in Druck/Zug, Druck/Zug bei 45 Grad, Scherung oder Rolle geeignet sind.Isolatorhöhe und -breite können für eine optimale Leistung für Ihre Anwendung angepasst werden.
Produktgrößentabelle
Produktnummer | Hoch (mm) | Breite (mm) | Produktgewicht (kg) | Installationsmethode | Lochgröße (mm) | Gewindegröße (mm) | Senkkegel | |
JGX-286-8-X-16860-AS | 235 | ± 6,35 | 260 | 25 | A, B, C, D, E, S | Ø19,8 + 0,13-0,38 | M18X2,5 | 90° |
Press-Fit-Test-Datenblatt
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 12770 | 119.4 | 1415 | 445 |
45°-Schrägpressfitting-Lasttest-Datenblatt
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 7960 | 168.9 | 799 | 222 |
Datenblatt Scher-Rolllast-Test
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 2740 | 125.7 | 275 |
275 |
Drahtseil-Schwingungsisolatoren haben folgende Vorteile:
1: Mit nichtlinearer Steifigkeit
2: Rundum-Stoßdämpfung
3: Die Resonanzfrequenz ist niedrig und der Niederfrequenz-Stoßdämpfungseffekt ist gut
4: Korrosionsbeständigkeit, hohe und niedrige Temperaturbeständigkeit, kann in rauen Umgebungen weiterarbeiten
5: Einfache Installation, wartungsfrei, lange Lebensdauer
Produktgrößentabelle
Leitfaden für die Installation des Drahtseilisolators
1. Bitte prüfen Sie vor der Montage sorgfältig, ob das Befestigungsloch mit dem Befestigungsloch des Schwingungsisolators übereinstimmt, z. B. ob das Gewinde gleich ist usw.
2, das Installationsloch ist sauber, es gibt keinen Grat, Rost, Beschädigungen und andere Defekte.
3. Da der Schwingungsisolator ein elastisches Bauteil ist, benötigt er beim Arbeiten etwas Bewegungsraum.Bitte prüfen Sie vor dem Einbau sorgfältig, ob sich im Einbauteil einbaubeeinflussende Einrichtungen befinden und ob der Bewegungsraum des Schwingungsisolators ausreicht.Bitte prüfen Sie vor dem Einbau, ob der Schwingungsisolator in gutem Zustand ist und keine Mängel aufweist.
4. Bereiten Sie einen geeigneten Schraubendreher und ein Brecheisen vor.
5, installieren Sie zuerst den Isolator an schwerem Gerät oder fester Ausrüstung, Installationsschrauben müssen nicht angezogen werden, damit der Isolator leicht aktiv sein kann.
6. Montieren Sie die Anschlussvorrichtung auf der anderen Seite des Schwingungsisolators.Wenn das Montageloch leicht falsch ausgerichtet ist, können Sie den Vibrationsisolator verschieben oder ein Brecheisen verwenden, um das Montageloch des Vibrationsisolators mit dem Montageloch des Geräts auszurichten, und dann die Befestigungsschraube anziehen.
7. Ziehen Sie nach Fixierung der Geräteposition alle Befestigungsschrauben fest.
Anwendung
