Länge: | 521mm | Breite: | 248mm |
---|---|---|---|
Hoch: | 216mm | Befestigungsbohrungen: | M18 |
Resonanzfrequenz: | 5-10 Hz | Äußerer Befestigungslochabstand/L1(mm): | 378/377,8 |
Innerer Befestigungslochabstand/L2(mm): | 162/161,9 | Maximale vertikale Verformung (mm): | 96,5 |
Vertikale statische Belastung (kg): | 1761 | Vertikale statische Steifigkeit (kg/mm): | 2235 |
Vertikale dynamische Steifigkeit (kg/mm): | 75.8 | 45° maximale Verformung (mm): | 137.2 |
45° statische Belastung (Kg): | 1241 | 45° Statische Steifheit (Kg/mm): | 125.6 |
45° dynamische Steifigkeit (kg/mm): | 37.8 | Maximale Verformung der Seitenaufhängung (mm): | 101.6 |
Seitlich hängende statische Belastung (Kg): | 464 | Statische Steifigkeit seitlich hängend (Kg/mm): | 46.8 |
Steifigkeit der seitlichen Aufhängung (kg/mm): | 38.2 | Material: | SS304 |
Gewicht (kg): | 27 | Ob die Produktanpassung unterstützt werden soll: | Ja |
Produktbeschreibung

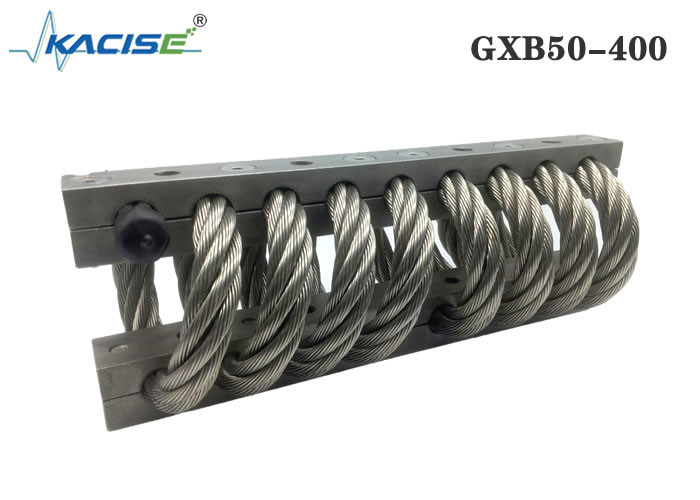

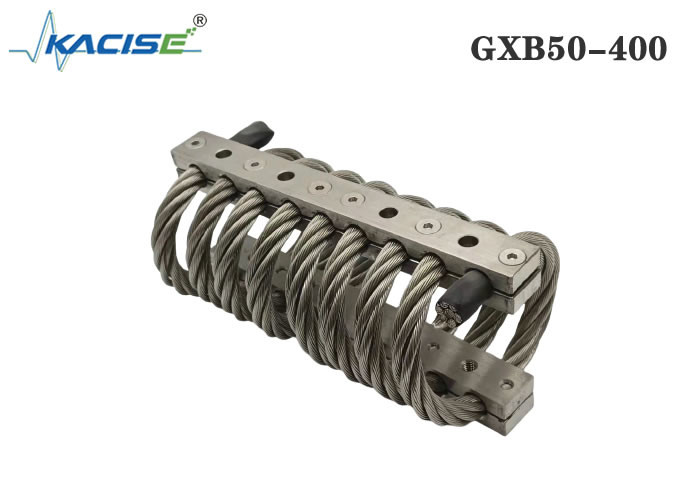

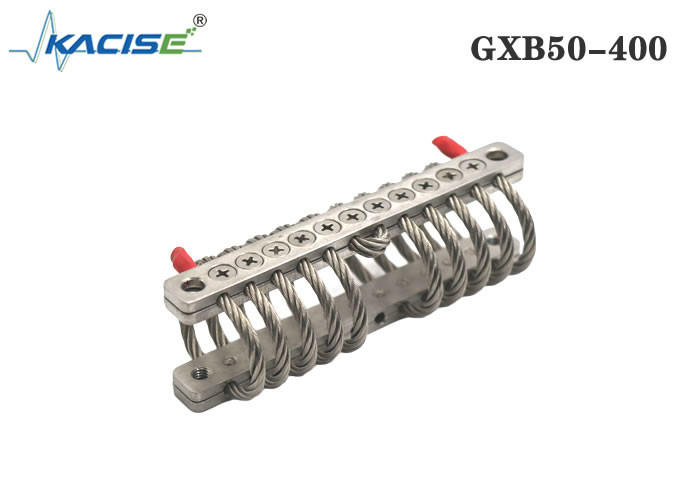

Ein Drahtseilisolator ist ein sehr leistungsstarker Stoßdämpfer und Schwingungsisolator, der in endlosen Anwendungen eingesetzt werden kann.
Drahtseilisolatoren sind sehr nützliche Schwingungsdämpfer, da sie eine hervorragende Schwingungsisolationsleistung bei maximaler Erschütterung in schwierigen Umgebungsbedingungen wie chemischer Verschmutzung oder extremen Temperaturen aufrechterhalten.
Produktgrößentabelle
Produktnummer | Hoch (mm) | Breite (mm) | Produktgewicht (kg) | Installationsmethode | Lochgröße (mm) | Gewindegröße (mm) | Senkkegel | |
JGX-286-8-X-16860-AS | 216 | ± 6,35 | 248 | 27.2 | A, B, C, D, E, S | Ø19,8 + 0,13-0,38 | M18X2,5 | 90° |
Press-Fit-Test-Datenblatt
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 17610 | 96,5 | 2236 | 758 |
45°-Schrägpressfitting-Lasttest-Datenblatt
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 12410 | 137.2 | 1256 | 378 |
Datenblatt Scher-Rolllast-Test
Kurvennummer | Produktnummer | Statische Belastung (N) | Maximale Verformung (mm) | Schwingungssteifigkeit Kv kN/m | Schlagsteifigkeit Ks kN/m |
1 | JGX-286-8-X-16860-AS | 4640 | 101.6 | 468 | 468 |
Drahtseil-Schwingungsisolatoren haben folgende Vorteile:
1: Mit nichtlinearer Steifigkeit
2: Rundum-Stoßdämpfung
3: Die Resonanzfrequenz ist niedrig und der Niederfrequenz-Stoßdämpfungseffekt ist gut
4: Korrosionsbeständigkeit, hohe und niedrige Temperaturbeständigkeit, kann in rauen Umgebungen weiterarbeiten
5: Einfache Installation, wartungsfrei, lange Lebensdauer

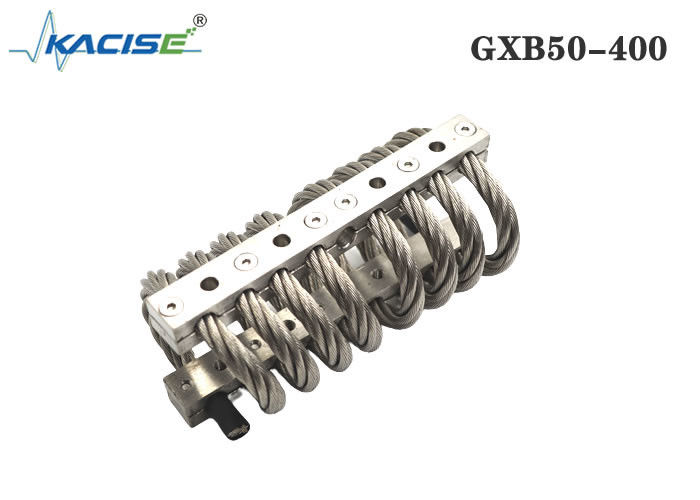

Produktstrukturdiagramm
Leitfaden für die Installation des Drahtseilisolators
1. Bitte prüfen Sie vor der Montage sorgfältig, ob das Befestigungsloch mit dem Befestigungsloch des Schwingungsisolators übereinstimmt, z. B. ob das Gewinde gleich ist usw.
2, das Installationsloch ist sauber, es gibt keinen Grat, Rost, Beschädigungen und andere Defekte.
3. Da der Schwingungsisolator ein elastisches Bauteil ist, benötigt er beim Arbeiten etwas Bewegungsraum.Bitte prüfen Sie vor dem Einbau sorgfältig, ob sich im Einbauteil einbaubeeinflussende Einrichtungen befinden und ob der Bewegungsraum des Schwingungsisolators ausreicht.Bitte prüfen Sie vor dem Einbau, ob der Schwingungsisolator in gutem Zustand ist und keine Mängel aufweist.
4. Bereiten Sie einen geeigneten Schraubendreher und ein Brecheisen vor.
5, installieren Sie zuerst den Isolator an schwerem Gerät oder fester Ausrüstung, Installationsschrauben müssen nicht angezogen werden, damit der Isolator leicht aktiv sein kann.
6. Montieren Sie die Anschlussvorrichtung auf der anderen Seite des Schwingungsisolators.Wenn das Montageloch leicht falsch ausgerichtet ist, können Sie den Vibrationsisolator verschieben oder ein Brecheisen verwenden, um das Montageloch des Vibrationsisolators mit dem Montageloch des Geräts auszurichten, und dann die Befestigungsschraube anziehen.
7. Ziehen Sie nach Fixierung der Geräteposition alle Befestigungsschrauben fest.
Weitere Informationen zu Drahtseilisolatoren
Ein Drahtseilisolator ist ein sehr leistungsstarker Stoßdämpfer und Schwingungsisolator, der in endlosen Anwendungen eingesetzt werden kann.Drahtseilisolatoren sind sehr nützliche Schwingungsdämpfer, da sie eine hervorragende Schwingungsisolationsleistung bei maximaler Erschütterung in schwierigen Umgebungsbedingungen wie chemischer Verschmutzung oder extremen Temperaturen aufrechterhalten.Sie haben eine lange Lebensdauer und können sich elastischen Verschiebungen in allen Dimensionen anpassen, was eine multidirektionale Schwingungsisolierung ermöglicht, und sie können auf viele verschiedene Arten installiert werden.
Es gibt elastische Lagerung für Hochleistungsmaschinen wie Generatoren und Schwingungsisolierung für empfindliche Anwendungen wie Präzisionsinstrumente, Transport von Raketen und Satelliten, Prozessoren, Kommunikationseinheiten, Schutz für Navigations- und Startsysteme sowie Großkonstruktionen.Die Arbeitstemperatur für Drahtseilisolatoren beträgt -75 °C-+175 °C, bis zu +370 °C, und jeder Drahtseilisolator wird mit weicher nichtlinearer Steifigkeit geliefert.Die maximale dynamische Auslenkung liegt bei über 70 Prozent des Lagerraumbedarfs, die dynamische Steifigkeit nimmt mit zunehmender Auslenkung ab.
