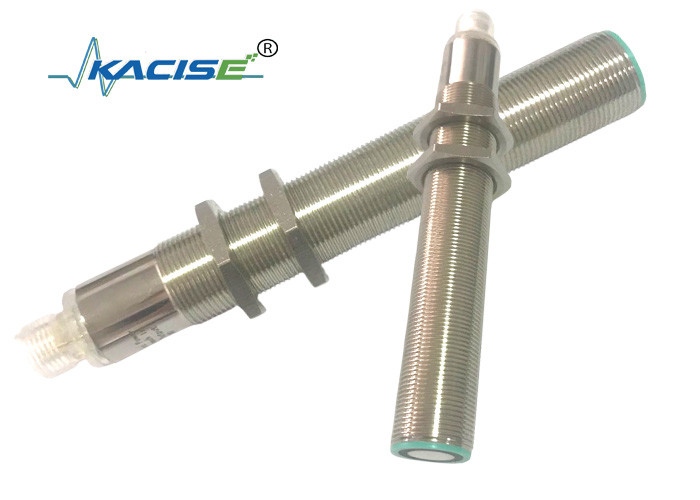

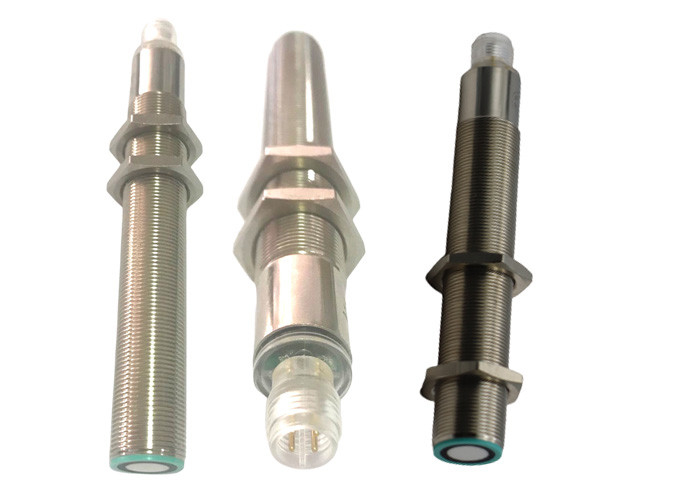

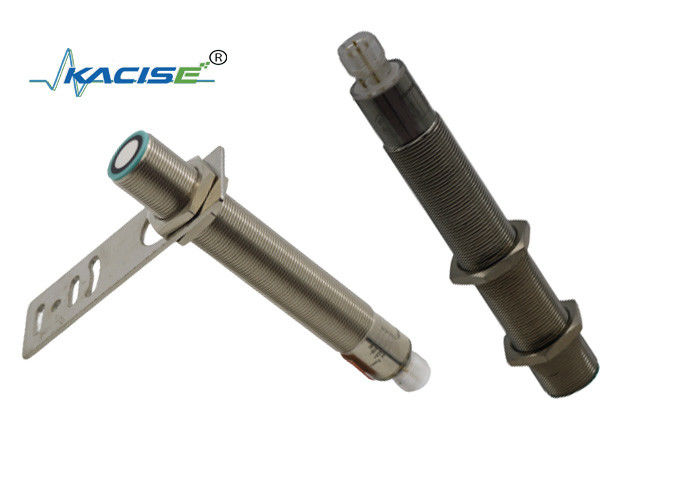

RS485-Ausgangssignal, kostengünstiger Ultraschall-Flüssigkeitsstandmessgerät, Ultraschall-Tank-Wasserstandssensor
1. Parameter
Allgemeine Spezifikationen
| Erfassungsbereich |
100... 1000 mm |
| Unbenutzbarer Bereich |
0 ... 100 mm |
| Standard-Zieltafel |
100 mm x 100 mm |
| Wandlerfrequenz |
ca. 220 kHz |
| Reaktionsverzögerung |
ca. 50 ms |
Anzeigen/Bedienmittel
| LED blau |
Einschalten |
|
LED gelb
|
Anzeige des Schaltzustandes
blinkend: Programmfunktionsobjekt erkannt
|
|
LED rot
|
Dauerhaft rot: Fehler. Rot blinkend: Programmfunktion, Objekt nicht erkannt |
Elektrische Spezifikationen
| Betriebsspannung UB |
15 ... 30 V DC, Welligkeit 10 %SS |
| Leerlaufstrom I0 |
≤ 45 mA |
Eingang
| Eingabetyp |
1 TEACH-IN-Eingang |
|
Arbeitsbereich A1: -UB ... +1 V, Arbeitsbereich A2: +6 V ...+UB
|
| Eingangsimpedanz: > 4,7 kΩ ; TEACH-IN-Programmimpuls: ≥ 1 s |
Ausgabe
| Ausgabetyp |
1 Schaltausgang E4, NPN NO/NC, programmierbar |
| Bemessungsbetriebsstrom Ie |
200 mA, kurzschluss-/überlastfest |
| Standardeinstellung |
Schaltpunkt A1: 70 mm Schaltpunkt A2: 800 mm |
| Spannungsabfall |
≤ 2,5 V |
| Wiederholgenauigkeit |
≤1 % |
| Schaltfrequenz f |
≤ 13 Hz |
| Bereichshysterese H |
2 % des eingestellten Schaltabstandes |
| Temperatureinfluss |
±1,5 % vom Skalenendwert |
Umgebungsbedingungen
| Umgebungstemperatur |
-25…70℃(248...343K) |
| Lagertemperatur |
-40…85℃(233...358K) |
Mechanische Spezifikationen
| Verbindung |
V1-Stecker (M12×1), 4-polig |
| Schutzgrad |
IP67 |
| Materialgehäuse |
Messing, vernickelt |
| Wandler |
Epoxidharz/Hohlglaskugel-Mischung;
Schaumstoff Polyurethan, Bezug PBT
|
2. Abmessungen
3. Definition der elektronischen Schnittstelle und der Signale
4. Beschreibung der Sensorfunktionen
Passen Sie den Parameter an
Der Ultraschallsensor verfügt über einen Schaltausgang mit zwei lernbaren Schaltpunkten. Diese werden durch Anlegen der Versorgungsspannung - UB oder + UB an den TEACH-IN-Eingang eingestellt. Die Versorgungsspannung muss für mindestens 1 s am TEACH-IN-Eingang anliegen. LEDs zeigen an, ob der Sensor während des Teach-In-Vorgangs das Ziel erkannt hat. Schaltpunkt A1 wird mit -UB, A2 mit +UB eingelernt. Es können acht verschiedene Ausgangsfunktionen eingestellt werden. Schaltpunkt, Abstandseinstellung erst nach Einschalten. Die interne Uhr stellt sicher, dass sie beim Einschalten nach 5 Minuten nicht mehr geändert werden kann. Wenn Sie den Schaltpunkt ändern möchten, kann der Benutzer den Anforderungsabstand nur nach dem Neustart der Stromversorgung einstellen.
TEACH-IN-Fenstermodus, Schließerfunktion
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Fenstermodus, Öffnerfunktion
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit - UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
TEACH-IN-Schaltpunkt, Schließerfunktion
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
- Sensor mit der Hand abdecken oder alle Gegenstände entfernen
aus dem Erfassungsbereich
-TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Schaltpunkt, Öffnerfunktion
- Den Sensor mit der Hand abdecken oder alles entfernen
Objekte aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit - UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
TEAC-IN großes Hystereseintervall, normalerweise offener Modus
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit - UB
TEAC-IN großes Hystereseintervall, normalerweise geschlossener Modus
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit + UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
TEACH-IN-Erkennung der Anwesenheit von Objekten im Schließermodus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Erkennung der Anwesenheit von Objekten, normalerweise geschlossener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit +UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit -UB
Standardeinstellung des Schaltpunktes
A1=Blindbereich,A2=Nennabstand
| LED-Anzeigen |
| Anzeige abhängig vom Betriebsmodus |
Rote LED |
Gelbe LED |
|
TEACH-IN-Schaltpunkt
Objekt erkannt
Kein Objekt erkannt
Objekt unsicher (TEACH-IN ungültig)
|
aus blinkt ein
|
blinkt
aus
|
| Normaler Betrieb |
aus |
Schaltzustand |
| Fehler |
An |
Vorheriger Stand |
5. Installationsbedingungen
Wenn der Sensor bei einer Umgebungstemperatur von unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.
