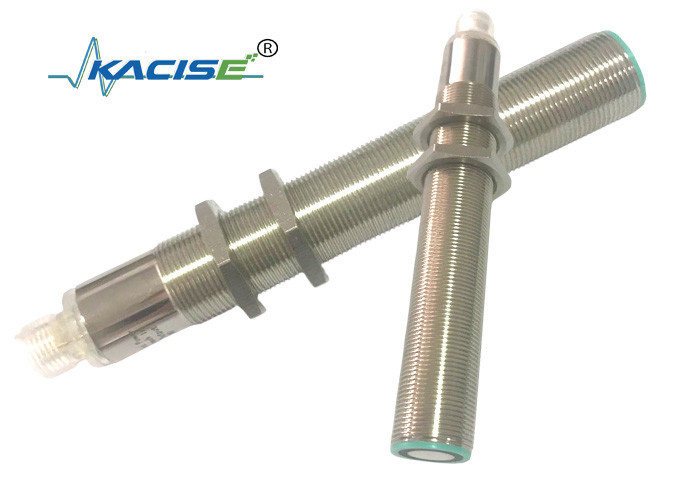

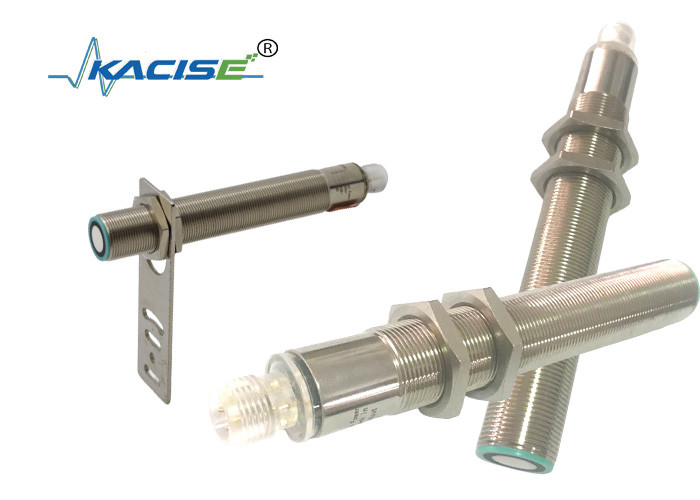

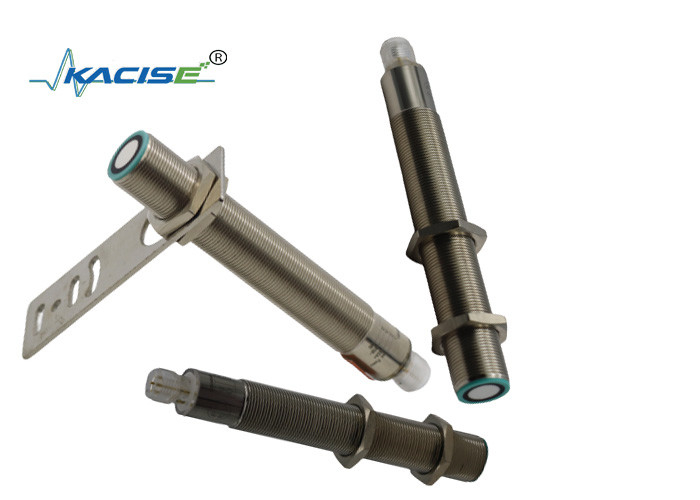

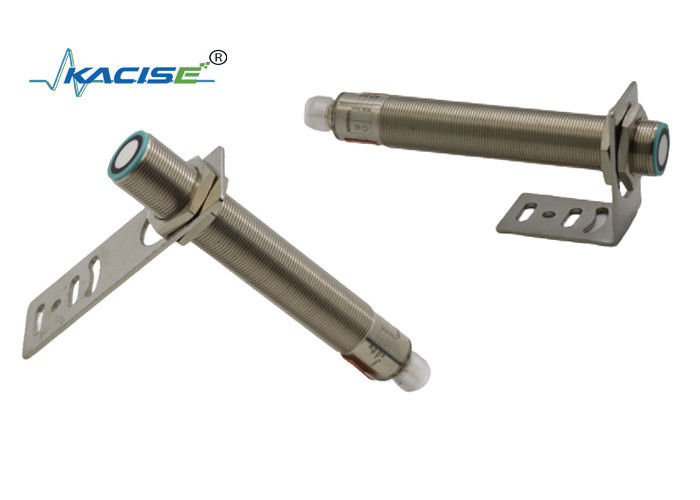

RS485 Ausgangs-Ultraschall-Niveausensor mit 50 mm-1000 mm Detektionsbereich und IP67-Schutz für die Überwachung von Flüssigkeitsbehältern

Der Ultraschallsensor verfügt über einen Schaltausgang mit zwei lernbaren Schaltpunkten. Diese werden durch Anlegen der Versorgungsspannung - UB oder + UB an den TEACH-IN-Eingang eingestellt. Die Versorgungsspannung muss für mindestens 1 s am TEACH-IN-Eingang anliegen. LEDs zeigen an, ob der Sensor während des Teach-In-Vorgangs das Ziel erkannt hat. Schaltpunkt A1 wird mit -UB, A2 mit +UB eingelernt. Acht verschiedene Ausgangsfunktionen einstellbar. Schaltpunkt, Abstandseinstellung erst nach Einschalten. Die interne Uhr stellt sicher, dass sie beim Einschalten nach 5 Minuten nicht mehr geändert werden kann. Wenn Sie den Schaltpunkt ändern möchten, kann der Benutzer den Anforderungsabstand nur nach dem Neustart der Stromversorgung einstellen.

TEACH-IN-Fenstermodus, Schließerfunktion
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Fenstermodus, Öffnerfunktion
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit - UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
TEACH-IN-Schaltpunkt, Schließerfunktion
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
- Sensor mit der Hand abdecken oder alle Gegenstände entfernen
aus dem Erfassungsbereich
-TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Schaltpunkt, Öffnerfunktion
- Den Sensor mit der Hand abdecken oder alles entfernen
Objekte aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit - UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
TEAC-IN großes Hystereseintervall, normalerweise offener Modus
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit + UB
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit - UB
TEAC-IN großes Hystereseintervall, normalerweise geschlossener Modus
- Ziel auf entfernten Schaltpunkt stellen
- TEACH-IN-Schaltpunkt A2 mit + UB
- Ziel in die Nähe des Schaltpunktes stellen
- TEACH-IN-Schaltpunkt A1 mit - UB
TEACH-IN-Erkennung der Anwesenheit von Objekten im Schließermodus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit + UB
TEACH-IN-Erkennung der Anwesenheit von Objekten, normalerweise geschlossener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit +UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände aus dem Erfassungsbereich
- TEACH-IN-Schaltpunkt A2 mit -UB
Standardeinstellung des Schaltpunktes
A1=Blindbereich,A2=Nennabstand

Wenn der Sensor bei einer Umgebungstemperatur von unter 0 °C installiert wird, sollten die Schutzmaßnahmen gut funktionieren. Bei direkter Montage des Sensors in einer Durchgangsbohrung mittels Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.
