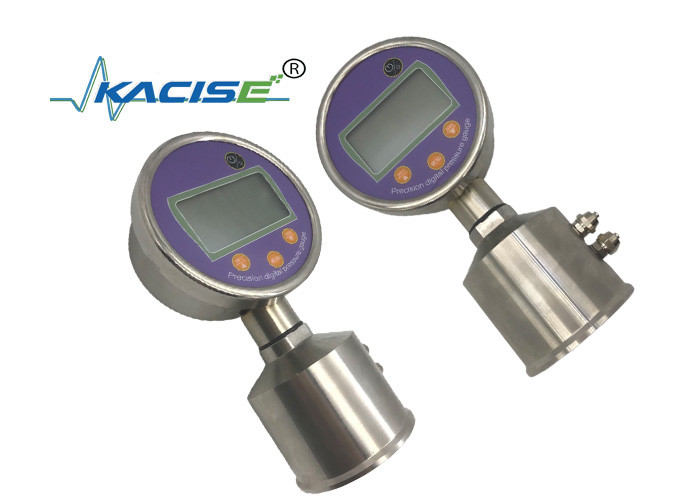

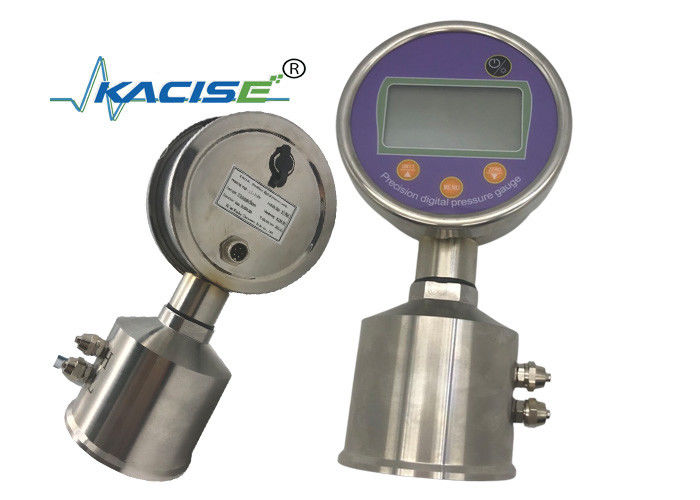

KPG201 Edelstahl-LCD-Digitalanzeige Präzisions-Drucksensor mit 0,1 % hoher Genauigkeit

Das Präzisions-Digitaldruckmessgerät KPG201C verwendet als Kerngerät einen hochpräzisen, stromsparenden, großformatigen integrierten Schaltkreis, der hauptsächlich aus einem hochpräzisen Messchip, einer Batterieladeschutzschaltung, einem Sensor und einer Signalverarbeitungsschaltung besteht.

Das Produkt verwendet einen Mikroprozessor, um die Nullpunktdrift des Instruments, die Nichtlinearität usw. automatisch zu kompensieren und zu korrigieren, und verwendet Hochleistungsgeräte wie hochstabile Drucksensoren, um die Genauigkeit und Zuverlässigkeit des Instruments sicherzustellen. Das Messgerät kann verschiedene Funktionsparameter selbst einstellen, die Anwendung ist flexibel und es können verschiedene Funktionen ausgewählt werden. Es können bis zu 11.000 Daten gespeichert werden und die Speicherzeit kann selbst eingestellt werden.

1. Verschiedene Parameter können jederzeit und überall entsprechend den Benutzeranforderungen eingestellt werden und die Anwendung ist flexibel und komfortabel.
2. Manometer mit Sonderfunktionen können je nach Benutzeranforderungen angepasst werden.
3. Die Software führt eine Temperaturkompensation mit hoher Präzision und einem breiten Betriebstemperaturbereich durch.

Wenn die Druckanzeige ungenau ist und eine Druckkalibrierung erforderlich ist, wenden Sie sich an das Unternehmen und erklären Sie es dem Fachmann.

Hinweis: Laien dürfen das Manometer nicht kalibrieren, um schwere Schäden am Manometer zu vermeiden.

1. Ein- und ausschalten

   Drücken Sie kurz „Power“, um das Messgerät ein- und auszuschalten. Nach dem Einschalten wird auf dem Bildschirm der Bereich des Manometers angezeigt.

2. Hintergrundbeleuchtung ein- und ausschalten

   Drücken Sie kurz „unit“, um die Hintergrundbeleuchtung ein-/auszuschalten und die Farbe ist weiß. Die Hintergrundbeleuchtung schaltet sich nach 5 Sekunden automatisch aus.

3. Druck klar

   Drücken Sie den Druckanschluss des Manometers auf die Atmosphäre. Wenn der aktuelle Druckmesswert innerhalb des Nullkalibrierungsbereichs liegt, drücken Sie „Null“, um den Messwert zu löschen. Bei Erfolg wird „CAL-0“ angezeigt.

4. Datenaufzeichnung

   Halten Sie „unit“ etwa 5 Sekunden lang gedrückt, um die Datenprotokollierungsfunktion des Manometers zu starten/stoppen. Sehen Sie sich die Beschreibung der Anzeige an. Wenn das Speicherzeichen angezeigt wird, bedeutet dies, dass es sich derzeit im Speicherzustand befindet, andernfalls wird es nicht gespeichert. Wenn der Speicher voll ist, zeigt das Manometer „VOLL“ an.

Hinweis: Der Speicherstatus wird nach dem Neustart automatisch verlassen.

5. Kommunikation

   Schließen Sie vor der Kommunikation zunächst das Manometer an den Computer an und drücken Sie dann die Menütaste, um den ersten USB-Betrieb aufzurufen. Wenn „OK“ angezeigt wird, wird die Computersoftware für den nächsten Schritt geöffnet. Wenn „LOAD“ einige Sekunden lang angezeigt wird, dann „ERR-C“ einige Sekunden lang angezeigt wird und dann zur normalen Schnittstelle zurückgekehrt wird, schlägt der Vorgang fehl. Zu diesem Zeitpunkt können Sie die Kommunikationsleitung ändern oder das Manometer neu starten, um den Betrieb wieder aufzunehmen. Nachdem die Datenübertragung abgeschlossen ist, drücken Sie die Öffnungstaste, um zur normalen Schnittstelle zurückzukehren.

Hinweis: Nach dem Eintritt in den Kommunikationszustand verlässt das Manometer automatisch den Speicherzustand.

1. Betreten Sie das Menü

   Bevor Sie das Setup-Menü aufrufen, müssen Sie Ihr Passwort eingeben. Das Passwort lautet „503“. Die Betriebsmethode ist wie folgt:

   1. Halten Sie die Menütaste etwa 5 Sekunden lang gedrückt. Auf dem Bildschirm wird die Eingabepasswortschnittstelle „P---“ angezeigt. das Passwort wird von links nach rechts eingegeben;
   2. Bei der Eingabe ist die Aufwärtstaste die Zahl +, die Abwärtstaste ist die Zahl -, die Menütaste wird durch die Zahl bestimmt und das Passwort „503“ wird eingegeben, um die Einstellungsoberfläche aufzurufen.

   Hinweis: Wenn das Passwort falsch eingegeben wird, wird „Err-0“ angezeigt und Sie kehren zur normalen Benutzeroberfläche zurück.

2. Legen Sie die Menüoptionen fest

   Im Setup-Menü gibt es zwei Optionen:

   1-Int 2-Mod

   Erklären Sie wie folgt:

   1. <1-Int> Führen Sie dieses Element aus, um die Speicherintervallzeit festzulegen;
   2. <2-Mod> Führen Sie dieses Element aus, um den Modus des Manometers festzulegen.

   Drücken Sie die Tasten „Hintergrundbeleuchtung“ und „Null“, um die beiden oben genannten Optionen auszuwählen, drücken Sie die Taste „Menü“, um die ausgewählten Elementeinstellungen einzugeben, und drücken Sie die Taste „Herunterfahren“, um zur normalen Benutzeroberfläche zurückzukehren.

3. Legen Sie das Speicherintervall fest

   Nach Aufruf dieser Schnittstelle wird die aktuelle Speicherintervallzeit (in Sekunden) angezeigt. Drücken Sie die „Menü“-Taste, die erste Ziffer blinkt, drücken Sie die Tasten „Hintergrundbeleuchtung“ und „Null korrigieren“, um die Zahl zu addieren/subtrahieren. Das erste Bit ist gesetzt. Drücken Sie anschließend die Taste „Menü“, um zur zweiten Einstellung zu gelangen. Wenn die Einstellung abgeschlossen ist und die Zahl im Bereich von (1-7200) liegt, wird sie gespeichert und zur vorherigen Schnittstelle zurückgekehrt. Zu diesem Zeitpunkt ist die Einstellung abgeschlossen. Wenn es außerhalb des Bereichs liegt, wird es angezeigt. „Err-0“ und kehren Sie zur vorherigen Schnittstelle zurück, die immer noch die letzten Einstellungsdaten enthält. Durch Drücken der Schaltfläche „Herunterfahren“ können Sie jederzeit den aktuellen Vorgang beenden und zum vorherigen Bildschirm zurückkehren.

   Hinweis: Die werkseitige Standardmessgeschwindigkeit des Instruments beträgt 0010 (einmal 10 Sekunden).

4. Moduseinstellung

   Nach dem Aufrufen dieser Schnittstelle wird der aktuelle Modus angezeigt. Drücken Sie „Hintergrundbeleuchtung“ oder „Null“, um den Modus zu wechseln. Drücken Sie nach der Auswahl die Taste „Menü“, um die Einstellung abzuschließen und zur vorherigen Benutzeroberfläche zurückzukehren.

Wählen Sie Mod1, die Druckabtastfrequenz des Manometers beträgt 1 Sekunde;

Wählen Sie Mod2. Die Druckabtastfrequenz des Manometers entspricht der eingestellten Speicherintervallzeit.

Der Aufwärtspfeil ist die Modusflagge, die als Mod2 und nicht als Mod1 angezeigt wird.

Wenn Sie unter normalen Umständen das Manometer überprüfen möchten, können Sie Mod1 verwenden. Die Druckabtastfrequenz von Mod2 hängt vom eingestellten Speicherintervall ab.

Hinweis: Bei Verwendung der Speicherfunktion wird empfohlen, Mod2 zu verwenden, um die Batterielebensdauer zu verlängern. Der Modus verfügt über eine automatische Speicherfunktion und wechselt vor dem letzten Herunterfahren nach dem Neustart automatisch in den Einstellungsmodus.

1. Datenlöschung

Geben Sie nach dem Aufrufen der Passworteingabeschnittstelle das Passwort „600“ ein, drücken Sie die Taste „Menü“, das Manometer zeigt „OK“ an, die Datenlöschung ist abgeschlossen und die normale Schnittstelle kehrt zurück.

2. Sehen Sie sich die Uhrzeit an

Geben Sie nach dem Aufrufen der Passworteingabeschnittstelle das Passwort „601“ ein. Das Manometer zeigt abwechselnd „Jahr-Monat-Tag-Stunde-Minute-Sekunde“ an und kehrt automatisch zur normalen Schnittstelle zurück.

3. Sehen Sie sich die Anzahl der Datensätze an

Geben Sie nach dem Aufrufen der Passworteingabeschnittstelle das Passwort „602“ ein. Das Manometer zeigt die Anzahl der aktuell gespeicherten Daten an und kehrt automatisch zur normalen Schnittstelle zurück.

1. Installation
   1. Das Messgerät sollte in einer vertikalen horizontalen Ebene installiert werden.
   2. Achten Sie bei der Verwendung mit einer Druckpumpe oder anderen Instrumenten auf die Abstimmung des Druckbereichs.
   3. Wenn die Anzeige des digitalen Manometers bei einem Druck von 0 nicht 0 ist, verwenden Sie bitte die Schaltfläche „Null“, um eine Nullkalibrierung durchzuführen, um die Genauigkeit der Messung sicherzustellen.
   4. Überprüfen Sie vor der Installation des digitalen Messgeräts am Gerät, ob der Header sauber ist. Halten Sie den Schlauch während des Gebrauchs sauber.
2. Wartung
   1. Das Instrument ist ein hochpräzises Messgerät, das in der Luftzirkulation ausgewählt, leicht zu beobachten, leicht zu warten und zu bedienen sein sollte.
   2. Obwohl der Druck des digitalen Manometers während des Gebrauchs um das 1,2-fache steigen kann, beeinträchtigt dies die Genauigkeit der Messung und beschädigt das Instrument. Es wird empfohlen, dass der Benutzer das Messgerät entsprechend der Reichweite verwendet.
   3. Wenn auf dem LCD-Bildschirm des Präzisions-Digitalmanometers angezeigt wird, dass die Batteriespannung ein Leerzeichen ist, laden Sie sie bitte sofort auf, um den normalen Betrieb der Messung sicherzustellen. Beim Laden herunterfahren, die Ladezeit beträgt 3 bis 4 Stunden.
