Ultraschallpegelmesser mit RS232-Kommunikation 0,5% FS Genauigkeit und Explosionssicherheitszertifizierung für externe Öltanks

1. Funktionsprinzip

Externer Flüssigkeitshebelsensor mit Sonar-Entfernungsmessprinzip, der den integrierten Temperatursensor zur Verarbeitung des Sonarsignals nutzt. Der Sensor ist in die Außenwand des Tanks eingeklebt. Verwendung des patentierten Algorithmus zur Berechnung der Höhe der Flüssigkeit im Tank und zur Ausgabe an ein Fernsteuerungssystem (z. B. DCS) über (4-20) mA, HART, RS-485, Modbus.

Gemäß der Abbildung rechts wird die Zeit benötigt, bis das Signal gesendet und dann von der Flüssigkeitsoberfläche empfangen wird. Signale vom Wandler werden in den Prozessor eingespeist und dann von einem patentierten Algorithmus verarbeitet, um die Höhe der Flüssigkeit gemäß der Formel zu berechnen:

H=αV(t-t1)/2

H: Höhe der Flüssigkeit

v: Schallgeschwindigkeit in der Flüssigkeit

t: Zeit zwischen gesendetem und empfangenem Signal

tg: Ausbreitungszeit in der Tankwand

α: Flüssigkeitskompensationsfaktor

2. Bewerbungen

• LPG-Tanks
• Tanks für flüssiges Ammoniak
• Flüssigpropantanks
• Kraftstofftanks
• Säure-/Lösungsmitteltanks
• Tanks mit konzentrierter Schwefelsäure (98 %).
• Salpetersäuretanks
• Salzsäuretanks

3. Funktionen

• Echte nicht-invasive Sensortechnologie
• Der Sensor wird außen am Tankboden befestigt
• Geeignet für die meisten Dosenformen und -größen
• Ausgabe an Telemetriesystem - verschiedene Optionen
• CNEX-zugelassen für den Einsatz in explosionsgefährdeten Bereichen
• (Prozessor und Sensor)
• Integrierter Temperatursensor
• Kostengünstige, zuverlässige und genaue Tankmessung
• Druckunempfindlich
• Einfache Installation – kein Tankeinbruch
• Einfache Nachrüstung bestehender Tanks
• Keine Ausfallzeiten während der Installation
• Keine beweglichen Teile – keine Wartung

3. Parameter

4. Paket

5. Anwendungsbild

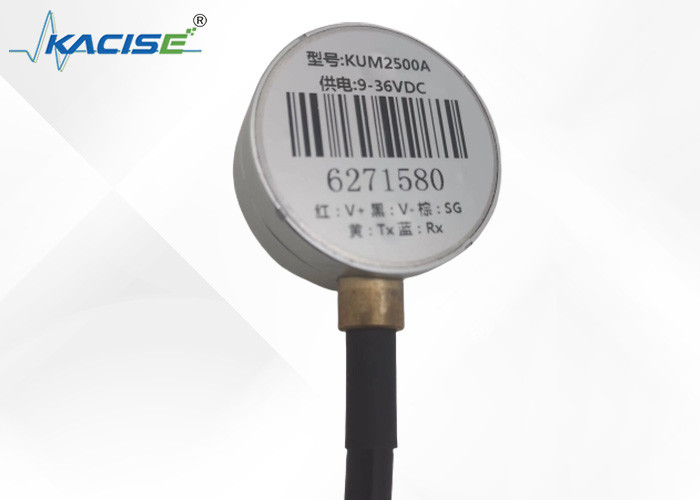

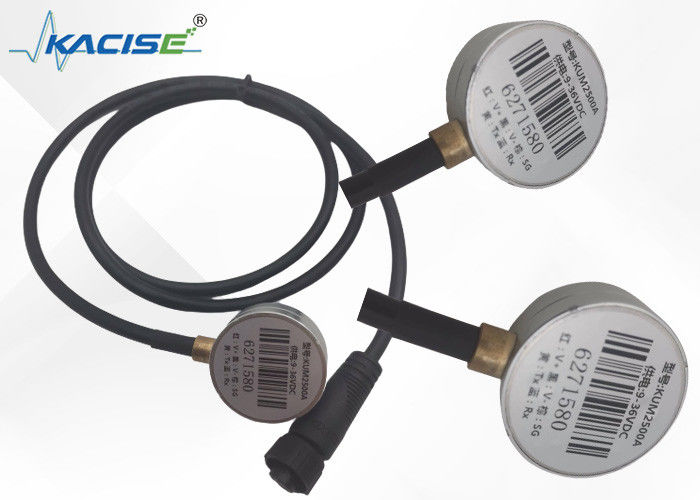

5. Produktbild

Xi'an Kacise ist mit den Zertifikaten ISO 9001-2008, GJB 9001B-2009, CE, Eigensicherheit, Explosionsschutz und isolierter Sicherheit, Explosionsschutz usw. qualifiziert, die sicherstellen, dass unsere Produkte den internationalen Standards entsprechen.

Seit 10 Jahren sind wir auf die Herstellung von Druck-, Füllstands- und Durchflussmessgeräten und verwandten Produkten spezialisiert. Basierend auf erfahrenem Technik- und Managementpersonal und durch den Einsatz unserer gesamten Belegschaft sind wir zu einem professionellen Messgerätehersteller und Lösungsanbieter geworden. Und wir versuchen kontinuierlich, die Produktqualität zu verbessern.

Derzeit wurden Kacise-Sensoren bereits nach Amerika, Spanien, Australien, Chile und 20 anderen Ländern und Regionen exportiert und erhielten viele positive Rückmeldungen. Auch unsere Vertriebspartner im Ausland nehmen zu. Wir betrachten „angemessene Preise, effiziente Produktionszeiten und guten Kundendienst“ als unseren Grundsatz und hoffen, mit mehr Kunden für die gemeinsame Entwicklung zusammenzuarbeiten.

Um den für Sie geeigneten Drucksensor auszuwählen, senden Sie uns bitte unten Informationen mit dem Feedback.

1. Anwendungsgebiet
2. Genauigkeit
3. Ausgangssignal
4. Versorgungsspannung
5. Messbereich
6. Medium
7. Temperaturbereich
