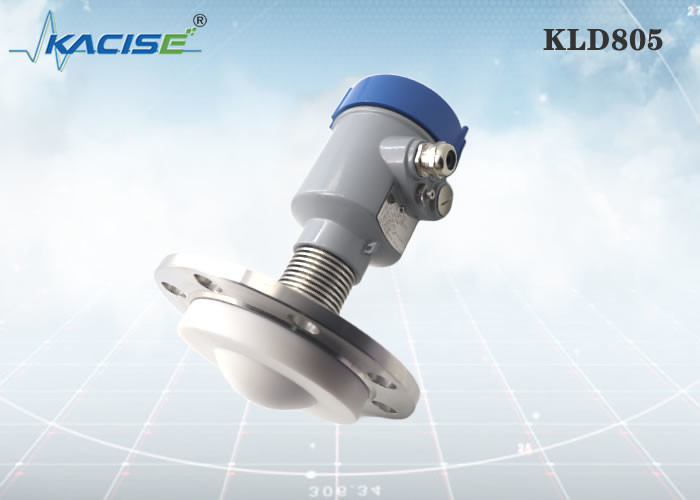

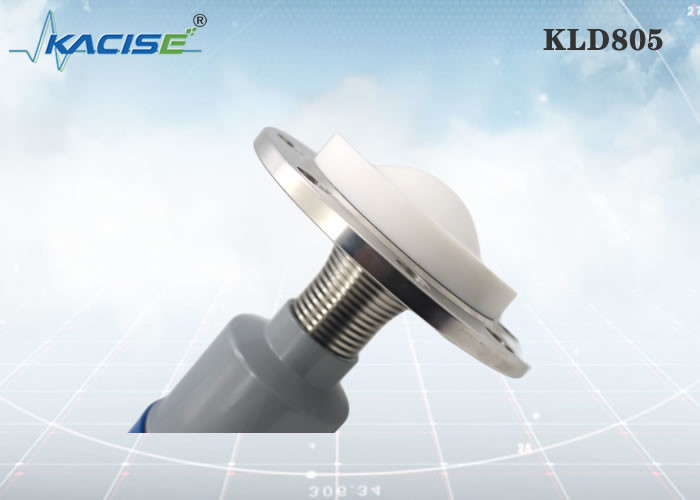

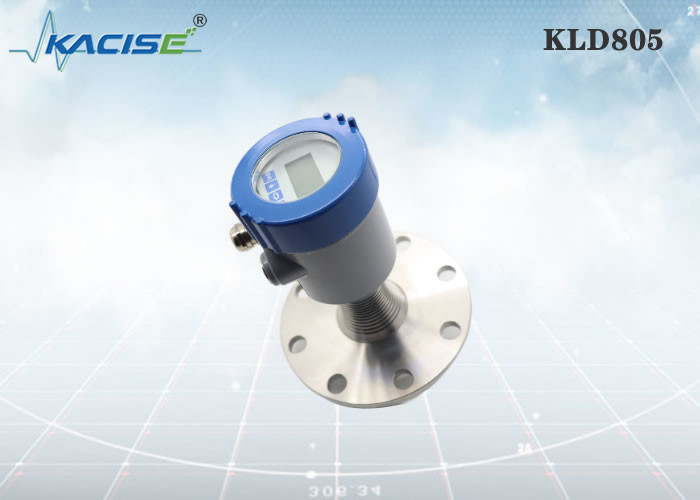

KLD805 80 GHz-Radar-Level-Sender für starke ätzende Flüssigkeit mit ±1 mm Genauigkeit und FMCW-Technologie

Der 80G-Radar-Niveaugeiger der KLD800-Serie verwendet die Frequenzmodulierte Kontinuowellen-Technologie (FMCW).und die Frequenz des Radarsignals steigt linearDas übertragene Radarsignal wird von derselben Antenne empfangen, nachdem es vom Messmedium reflektiert wurde.der Frequenzunterschied zwischen der übertragenen und der empfangenen Signalfrequenz ist proportional zur gemessenen EntfernungDas gesammelte Frequenzdifferenzsignal wird einer schnellen Fourier-Transformation (FFT) unterzogen, um das Spektrum des reflektierten Echos zu erhalten.und die Entfernung zum zu messenden Ziel wird auf dieser Grundlage berechnet..

• Millimeterwellenradar, die Messgenauigkeit kann bis zu ±2 mm erreichen, und die Mindestmessblinde Zone beträgt 0,05 m.
• Die kleinere Antennengröße erfüllt die Messung mehrer Arbeitsbedingungen.
• Eine Vielzahl von Objektivantennen, kleinere Startwinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
• Es hat eine stärkere Durchdringbarkeit und kann normalerweise bei Haftung und Kondensation verwendet werden.
• Der dynamische Signalbereich ist größer und die Messung von niedrigen dielektrischen Konstanten ist stabiler.
• Mehrere Messmodi, Radarantwort im schnellen Messmodus.

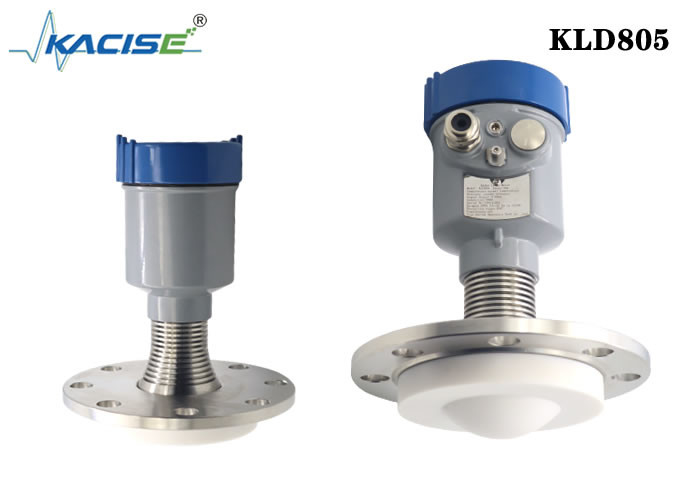

KLD805

Mittel: starke ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur und hoher Druck Messbereich: 0,1 m bis 10/20/30/60/100 m Prozessanschluss: Flansche ≥ DN80 Prozesstemperatur: -40~200°C Prozessdruck: -0,1­2,5 MPa Antennengröße: 76 mm Linsenantenne (nach Flanschgröße) Antennenmaterial: PTFE/Gesamtfüllung Genauigkeit: ±1 mm Schutzklasse: IP67 Zentralfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: zwei Leitungen /DC24V mit vier Drähten /DC12~24V Gehäuse: Aluminium / Kunststoff / Edelstahl Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll 4...20mA/ RS485 Modbus mit vier Leitern

Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.

1 Datenebene

2 Gefäßmitte oder Symmetrieachse

Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.

Anlageverbindungsdiagramm:

Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.

Eine zu lange Verbindung beeinträchtigt die Radarleistung.

Einheit in mm:

Einheit in mm:
