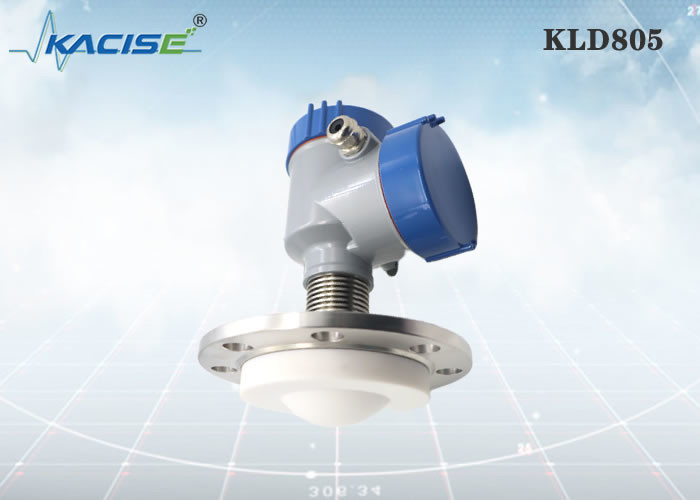

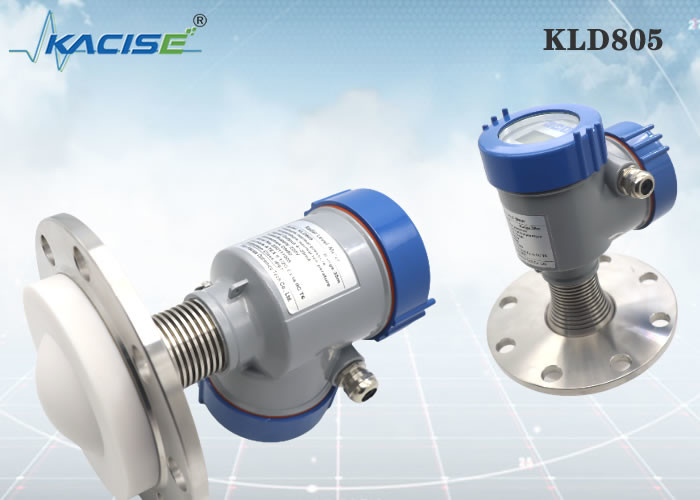

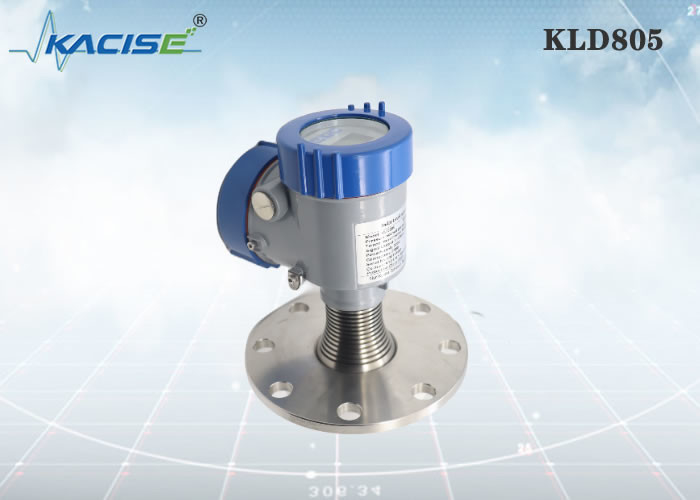

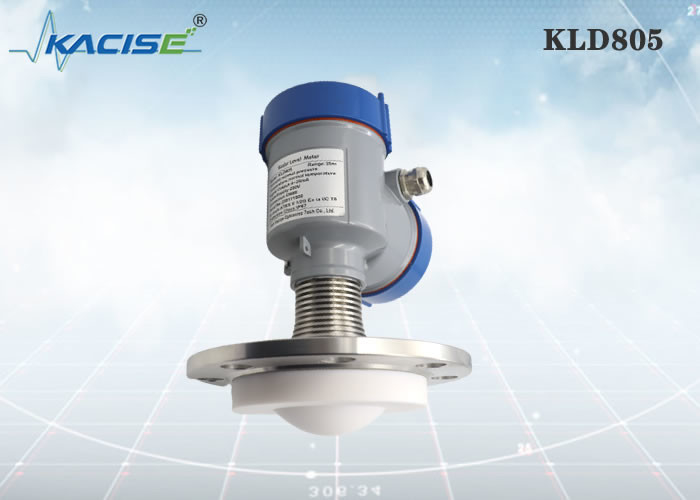

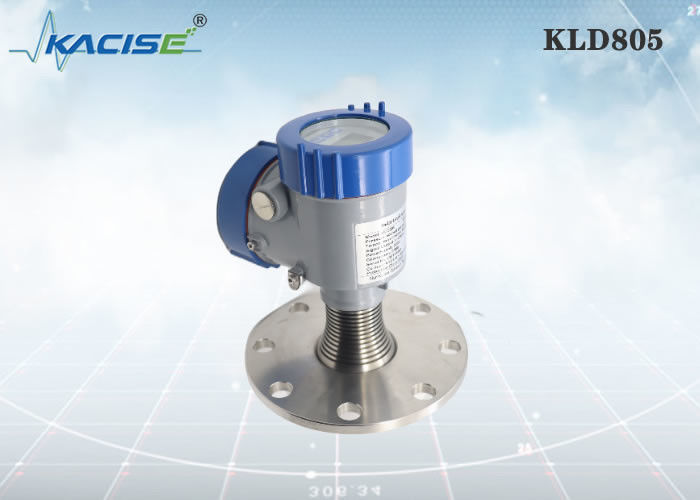

KLD805 80G FM-Radar-Niveau-Sensor
Einleitung
Der Apure-Radar-Levelmesser arbeitet bei 76-81 GHz mit einem maximalen Messbereich von 100 m und einer Mindestblindzone von 10 cm. Er unterstützt 4- und 2-drahtliche Anwendungen.
Durch die höhere Betriebsfrequenz und die kürzere Wellenlänge eignet es sich hervorragend für Anwendungen in Festkörpern, einschließlich solcher mit extremem Staub und hohen Temperaturen bis zu + 200 °C.Das Radar besteht aus einem elektronischen Schaltkreis, der mit einer Linsenantenne und einem Flansch für eine schnelle und einfache Positionierung verbunden ist.
Merkmal
PTFE-Material:Wasserfeindlich, nicht benetzbar, hohe Dichte und hochtemperaturbeständig.
Vorteile der Verwendung von mit PTFE gefüllten Verbindungen
- Ausgezeichnete chemische Beständigkeit
- Breiter Betriebstemperaturbereich
- Ausgezeichnete dielektrische Eigenschaften
- Nicht klebrig, geringe Reibung
- Keine Zerbrechlichkeit oder Alterung
- Eine glatte Oberfläche kann erreicht werden
- Nicht befeuchten
- hervorragender Korrosionsschutz
- Elektrische Isolierung
- Hohe thermische Stabilität und Flammenbeständigkeit
- Widerstandsfähigkeit gegen Witterung
- Lebensmittelkonformität
KLD805
 | Mittel: starke ätzende Flüssigkeit, Dampf, Schaum,
hohe Temperatur und hoher Druck
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN80
Prozesstemperatur: -40~200°C
Prozessdruck: -0,12,5 MPa
Antennengröße: 76 mm Linsenantenne (nach Flanschgröße)
Antennenmaterial: PTFE/Gesamtfüllung
Genauigkeit: ±1 mm
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium / Kunststoff / Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
4...20mA/ RS485 Modbus mit vier Leitern |
Einrichtung
1.Flankeninstallation
Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.
- Datenebene
- Mittelpunkt des Behälters oder Symmetrieachse
2.Höhenanlagen
Anforderungen an die Installation
Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.
Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.
Anlageverbindungsdiagramm:
Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.
Eine zu lange Verbindung beeinträchtigt die Radarleistung.
Abmessungen
Abmessung der Gehäuse
Einheit in mm:
Produktion
Unternehmensinformationen
Xi'an Kacise ist nach ISO 9001-2008, GJB 9001B-2009, CE, Explosionssicherheit für die innere Sicherheit und Explosionssicherheit für die isolierte Sicherheit usw. zertifiziert.die sicherstellen, dass unsere Produkte den internationalen Standards entsprechen.
Wir haben uns seit 10 Jahren auf die Herstellung von Druck-, Niveau- und Durchflussmessgeräten und verwandten Produkten spezialisiert.Durch die Bemühungen unseres gesamten Personals, sind wir zu einem professionellen Hersteller von Messgeräten und Lösungsanbieter geworden.
Derzeit wird der Kacise-Sensor bereits nach Amerika, Spanien, Australien, Chile und 20 anderen Ländern und Regionen exportiert und erhielt viele positive Rückmeldungen.Unsere Vertriebsgesellschaften im Ausland nehmen ebenfalls zu.. Wir betrachten "angemessene Preise, effiziente Produktionszeiten und einen guten Kundendienst" als unsere Grundsätze und hoffen, mit mehr Kunden für die gegenseitige Entwicklung zusammenzuarbeiten.
