Herkunftsort:
China
Markenname:
KACISE
Zertifizierung:
CE
Modellnummer:
KLD801

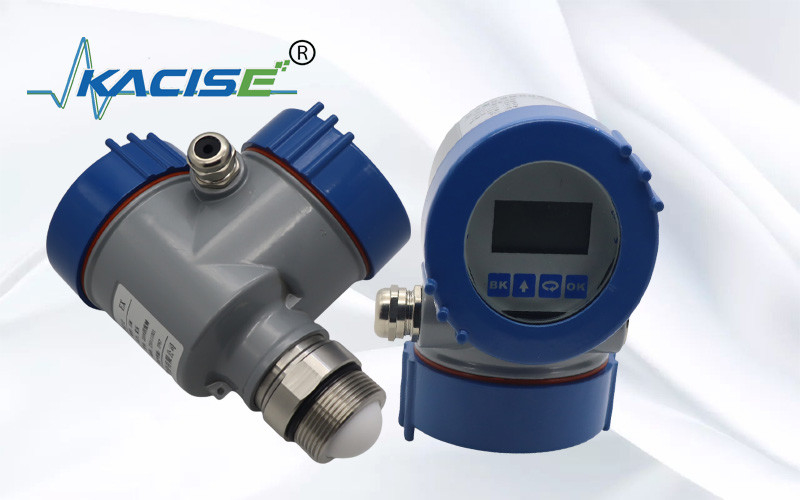

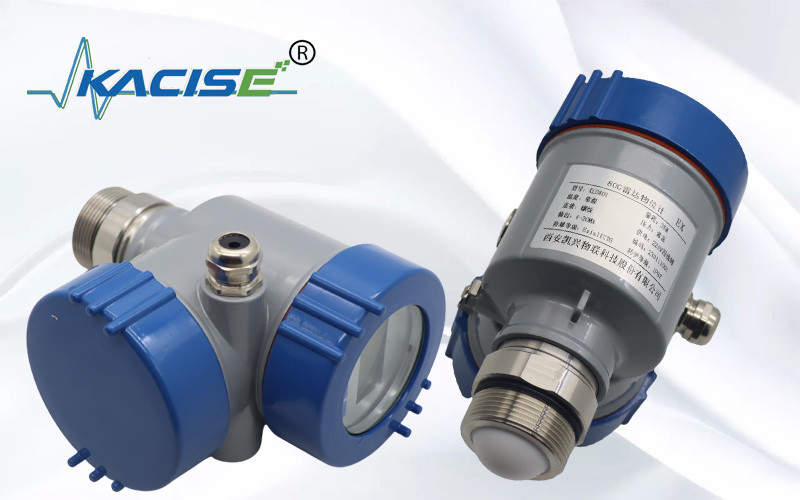

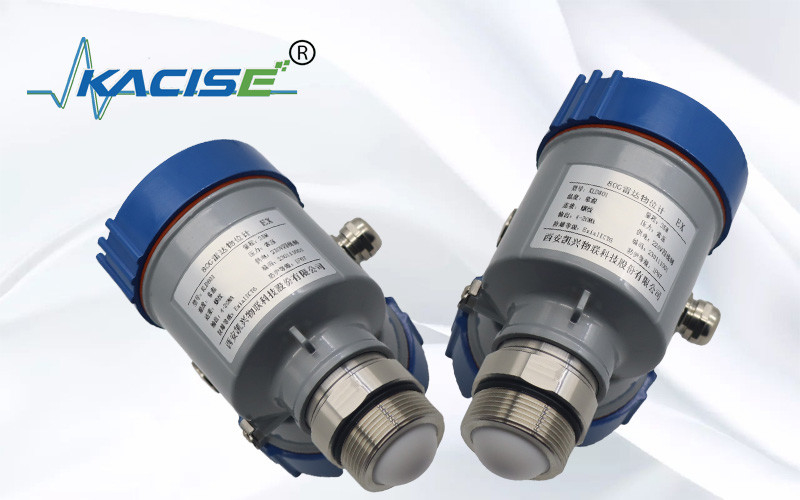

Das Radar-Füllstandsmessgerät KLD801 80G nutzt die FMCW-Technologie (Frequency Modulated Continuous Wave). Die Antenne sendet ein hochfrequentes FM-Radarsignal aus, wobei die Frequenz des Radarsignals linear ansteigt. Das gesendete Radarsignal wird von derselben Antenne empfangen, nachdem es vom Messmedium reflektiert wurde. Gleichzeitig ist die Frequenzdifferenz zwischen der Sendesignalfrequenz und der Empfangssignalfrequenz proportional zur gemessenen Entfernung. Das gesammelte Frequenzdifferenzsignal wird einer schnellen Fourier-Transformation (FFT) unterzogen, um das Spektrum des reflektierten Echos zu erhalten, und auf dieser Grundlage wird die Entfernung zum zu messenden Ziel berechnet.
Die Radarantenne sendet schmale Mikrowellenimpulse aus, die beim Erreichen der Oberfläche des untersuchten Mediums zurückreflektiert und dann vom Antennensystem wieder empfangen werden. Die Signale werden an den Stromkreis übertragen und dann in Füllstandsignale umgewandelt. Da die Übertragungsgeschwindigkeit von Mikrowellen so hoch ist, beträgt die Zeit, die für die Mikrowellenübertragung zur Oberfläche des getesteten Mediums und die anschließende Reflexion benötigt wird, nahezu 0.
| Medium | flüssig, nicht korrosiv |
| Messbereich | 0,05 m ~ 10/20/30/60/100 m |
| Prozessanbindung | G1½A / 1½NPT-Gewinde / Flansch ≥ DN40 |
| Prozesstemperatur | -40~80℃ |
| Prozessdruck | -0,1~0,3 MPa |
| Antennengröße | 32-mm-Linsenantenne |
| Antennenmaterial | PTFE |
| Genauigkeit | ±1mm |
| Schutzklasse | P67 |
| Mittenfrequenz | 80 GHz |
| Startwinkel | 3° |
| Stromversorgung | Zweileiter/DC24V/Vierleitersystem/DC12~24V/Vierleitersystem/AC220V |
| Gehäuse | Aluminium/Kunststoff/Edelstahl |
| Signalausgang | Zweileiter/4...20mA/HART-Protokoll Vierleitersystem: 4...20mA/ RS485 Modbus |
Vermeiden Sie bei der Installation des Instruments die Installation oberhalb des Materialeinlasses und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.
Stromversorgung
(4–20) mA/HART (2-Draht)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweiadriges, abgeschirmtes Kabel. Den konkreten Versorgungsspannungsbereich entnehmen Sie bitte den technischen Daten.
(4~20) mA (4-Draht/6-Draht)
Das Netzteil muss separat mit Strom versorgt werden, und für die Stromversorgung und das Stromsignal wird ein vieradriges abgeschirmtes Kabel verwendet (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich).
RS485/Modbus
Das Netzteil muss separat mit Strom versorgt werden und für die Stromversorgung und das digitale Signal wird ein vieradriges abgeschirmtes Kabel verwendet. (Das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich.)
Bitte beachten Sie die Anforderungen der örtlichen Elektroinstallationsvorschriften! Befolgen Sie die örtlichen Vorschriften zur Gesundheit und Sicherheit des Personals. Alle Arbeiten an den elektrischen Komponenten des Instruments müssen von Fachkräften durchgeführt werden, die eine entsprechende Ausbildung erhalten haben. Bitte überprüfen Sie das Typenschild des Geräts, um sicherzustellen, dass die Produktspezifikation Ihren Anforderungen entspricht. Bitte stellen Sie sicher, dass die Versorgungsspannung mit den Anforderungen auf dem Typenschild des Geräts übereinstimmt.
Dieses Gerät erfüllt vollständig die Anforderungen der Schutzart IP66/67, bitte achten Sie auf die Wasserdichtigkeit des Kabeldichtkopfes. Wie unten gezeigt:
So stellen Sie sicher, dass die Installation den Anforderungen von IP67 entspricht:
Abstrahlwinkel
Der Abstrahlwinkel ist der Abstrahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres Maximalwertes (3 dB Breite) erreicht. Mikrowellen senden Signale außerhalb der Strahlungsreichweite aus und können von störenden Objekten reflektiert werden.
| Durchmesser der Linsenantenne | Φ32mm Objektivantenne |
Φ42mm Objektivantenne |
Φ76mm Objektivantenne |
Φ74,7 mm Linsenantenne mit Luftspülung |
| Abstrahlwinkel | 7° | 6° | 3° | 3° |
Je größer die Antennengröße und je kleiner der Abstrahlwinkel α, desto weniger Störechos werden erzeugt.
Um genauere Messungen zu erzielen, vermeiden Sie die Installation interner Geräte (z. B. Endschalter, Temperatursensoren, Sockel, Vakuumringe, Heizspulen, Ablenkbleche usw.) im Bereich des Signalstrahls.
