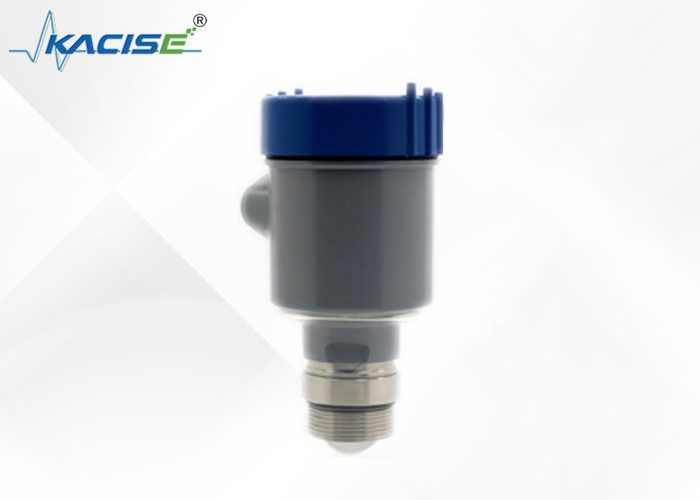

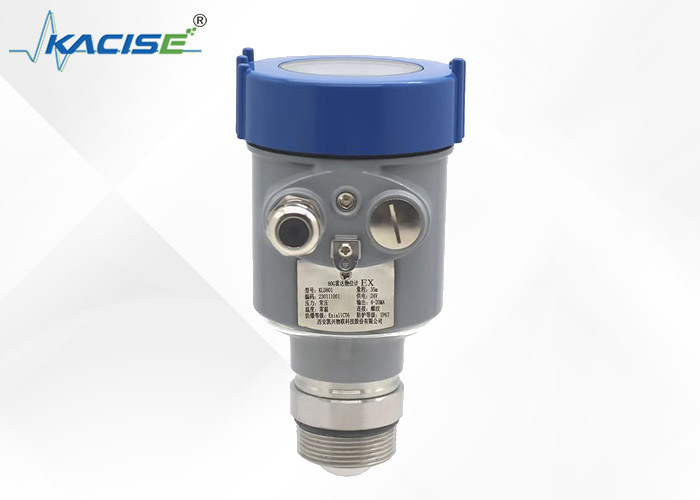

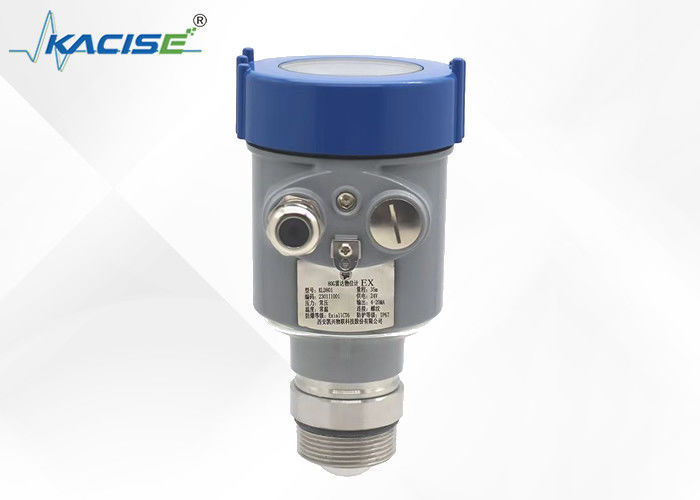

Kacise 80 GHz Radar-Füllstandsmessgerät für nicht korrosive Flüssigkeiten mit 4–20 mA Ausgang und 30 m Reichweite

Kacise 4 – 20 mA, 30 m, nicht korrosive Flüssigkeitsfüllstandsmessung, 80 G Radar-Füllstandsmessgerät
Das Kacise 4 - 20mA 30m nicht korrosive Flüssigkeits-Füllstandmessgerät 80G Radar-Füllstandsmessgerät ist ein bemerkenswertes Produkt. Es wurde speziell für die genaue Messung des Füllstands nicht korrosiver Flüssigkeiten entwickelt. Mit einem 4 - 20mA Signalausgang und einer Messreichweite von bis zu 30 Metern liefert es zuverlässige und präzise Daten. Die 80G-Radartechnologie gewährleistet eine hervorragende Leistung auch in anspruchsvollen Umgebungen. Es eignet sich für verschiedene industrielle Anwendungen, bei denen die Überwachung des Flüssigkeitsstands von entscheidender Bedeutung ist. Seine fortschrittlichen Funktionen ermöglichen einen effizienten Betrieb und tragen zu einer verbesserten Prozesskontrolle bei, wodurch Industrien ihre Produktion optimieren und einen reibungslosen Ablauf der Abläufe im Zusammenhang mit der Lagerung und Verwaltung von Flüssigkeiten gewährleisten können.

1. Produktdimension

2. Funktionsprinzip
Die Radarantenne sendet schmale Mikrowellenimpulse aus, die beim Erreichen der Oberfläche des untersuchten Mediums zurückreflektiert und dann vom Antennensystem wieder empfangen werden. Die Signale werden an den Stromkreis übertragen und dann in Füllstandsignale umgewandelt. Da die Übertragungsgeschwindigkeit von Mikrowellen so hoch ist, beträgt die Zeit, die für die Mikrowellenübertragung zur Oberfläche des getesteten Mediums und die anschließende Reflexion benötigt wird, nahezu 0.

3. Technische Merkmale

• Beim Millimeterwellenradar kann die Messgenauigkeit bis zu ±2 mm erreichen, und die minimale Blindzone für die Messung beträgt 0,05 m.
• Die kleinere Antennengröße erfüllt die Messung mehrerer Arbeitsbedingungen.
• Eine Vielzahl von Linsenantennen, kleinere Startwinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen Industrie- und Bergbaubedingungen.
• Es hat eine stärkere Eindringkraft und kann bei Verklebungen und Kondensation normal eingesetzt werden.
• Der dynamische Signalbereich ist größer und die Messung von Medien mit niedriger Dielektrizitätskonstante ist stabiler.
• Mehrere Messmodi, Radarreaktion im schnellen Messmodus

4. Technische Spezifikationen und Modellauswahl

5. Installationsanforderungen
Vermeiden Sie bei der Installation des Instruments die Installation oberhalb des Materialeinlasses und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.

6. Elektrischer Anschluss
Stromversorgung
(4–20) mA/HART (2-Draht)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweiadriges, abgeschirmtes Kabel. Den konkreten Versorgungsspannungsbereich entnehmen Sie bitte den technischen Daten.
(4～20) mA (4-Draht/6-Draht)
Das Netzteil muss separat mit Strom versorgt werden, und für die Stromversorgung und das Stromsignal wird ein vieradriges abgeschirmtes Kabel verwendet (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich).
RS485/Modbus
Das Netzteil muss separat mit Strom versorgt werden und für die Stromversorgung und das digitale Signal wird ein vieradriges abgeschirmtes Kabel verwendet. (Das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich.)

7. Verbindung

8. Sicherheitshinweise
Bitte beachten Sie die Anforderungen der örtlichen Elektroinstallationsvorschriften! Befolgen Sie die örtlichen Vorschriften zur Gesundheit und Sicherheit des Personals. Alle Arbeiten an den elektrischen Komponenten des Instruments müssen von Fachkräften durchgeführt werden, die eine entsprechende Ausbildung erhalten haben. Bitte überprüfen Sie das Typenschild des Geräts, um sicherzustellen, dass die Produktspezifikation Ihren Anforderungen entspricht. Bitte stellen Sie sicher, dass die Versorgungsspannung mit den Anforderungen auf dem Typenschild des Geräts übereinstimmt.

9. Schutzgrad
Dieses Gerät erfüllt vollständig die Anforderungen der Schutzart IP66/67, bitte achten Sie auf die Wasserdichtigkeit des Kabeldichtkopfes. Wie unten gezeigt:

So stellen Sie sicher, dass die Installation den Anforderungen von IP67 entspricht:
Stellen Sie sicher, dass der Siegelkopf nicht beschädigt ist.
Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
Bitte achten Sie darauf, dass die verwendeten Kabel den Anforderungen der Elektroanschlussordnung entsprechen.
Biegen Sie das Kabel vor dem Eintritt in die elektrische Schnittstelle nach unten, um sicherzustellen, dass kein Wasser in das Gehäuse eindringt, siehe ①
Bitte ziehen Sie die Kabelverschraubung fest, siehe ②
Bitte verschließen Sie die nicht genutzte elektrische Schnittstelle mit einem Blindstopfen, siehe ③

10. Sensorlinearität
Abstrahlwinkel
Der Abstrahlwinkel ist der Abstrahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres Maximalwertes (3 dB Breite) erreicht. Mikrowellen senden Signale außerhalb der Strahlungsreichweite aus und können von störenden Objekten reflektiert werden.

Je größer die Antennengröße und je kleiner der Abstrahlwinkel α, desto weniger Störechos werden erzeugt.
Um genauere Messungen zu erzielen, vermeiden Sie die Installation interner Geräte (z. B. Endschalter, Temperatursensoren, Sockel, Vakuumringe, Heizspulen, Ablenkbleche usw.) im Bereich des Signalstrahls.
Produktshow der KLD800-Serie
