KLD802 Radar-waagerecht ausgerichteter Übermittler Soems 80G hoher Genauigkeits-1mm für Wasser-Behälter

KLD802 OEM 80G Hochgenauigkeit 1mm Radar-Niveau-Übertrager für Wasserbehälter


Der Radarniveaumessgerät KLD802 80G verwendet die Frequenzmodulierte Kontinuowellentechnologie (FMCW).und die Frequenz des Radarsignals steigt linearDas übertragene Radarsignal wird von derselben Antenne empfangen, nachdem es vom Messmedium reflektiert wurde.der Frequenzunterschied zwischen der übertragenen und der empfangenen Signalfrequenz ist proportional zur gemessenen EntfernungDas gesammelte Frequenzdifferenzsignal wird einer schnellen Fourier-Transformation (FFT) unterzogen, um das Spektrum des reflektierten Echos zu erhalten.und die Entfernung zum zu messenden Ziel wird auf dieser Grundlage berechnet..

1.Produktdimensionen





2. Arbeitsprinzip

Die Radarantenne überträgt einen schmalen Mikrowellenimpuls, der bei Erreichen der Oberfläche des Prüfmediums wieder reflektiert wird und anschließend wieder vom Antennensystem empfangen wird.Die Signale werden in den elektrischen Stromkreis übertragen und anschließend in Ebene-Signale umgewandelt.Da die Übertragungsgeschwindigkeit von Mikrowellen so schnell ist, beträgt die Zeit, die für die Mikrowellenübertragung zur Oberfläche des getesteten Mediums und dann für die Rückwirkung benötigt wird, fast 0.

- Ich weiß.
3. Technische Merkmale

Mit einem Millimeterwellenradar kann die Messgenauigkeit bis zu ±2 mm betragen und die Mindestmessblinde Zone beträgt 0,05 m.
Die kleinere Antennengröße erfüllt die Messung mehrer Arbeitsbedingungen.
- eine Vielzahl von Objektivantennen, kleinere Abschusswinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen Industrie- und Bergbaubedingungen.
Es hat eine stärkere Durchdringbarkeit und kann bei Haftung und Kondensation normal verwendet werden.
¢ Der dynamische Signalbereich ist größer und die Messung von niedrigen dielektrischen Konstanten ist stabiler.
Mehrfachmessmodus, Radareaktion im schnellen Messmodus

4. Technische Spezifikation und Modellwahl

5. Installationsanforderungen
Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.


6. Elektrische Verbindung

Stromversorgung
(4 ¢ 20) mA/HART ((2 Leitungen)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweikernes abgeschirmtes Kabel. Siehe die technischen Daten für den spezifischen Versorgungsspannungsbereich.

(4 ¢ 20) mA ((4 Draht/6 Draht)
Die Stromversorgung muss getrennt betrieben werden.und für die Stromversorgung und das Stromsignal ein vierkernes abgeschirmtes Kabel verwendet wird (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, und für die gleichzeitige Ausgabe ist ein sechskernes abgeschirmtes Kabel erforderlich).

RS485/Modbus
Die Stromversorgung muss getrennt betrieben werden, und ein vierkernes abgeschirmtes Kabel wird für die Stromversorgung und das digitale Signal verwendet.,und für die gleichzeitige Ausgabe ein sechskernes abgeschirmtes Kabel erforderlich ist).

7- Verbindung.

8.Sicherheitsführer

Bitte beachten Sie die Anforderungen der örtlichen Vorschriften für elektrische Anlagen!Alle Arbeiten an den elektrischen Komponenten des Geräts müssen von Fachleuten durchgeführt werden, die eine formale Ausbildung absolviert haben.Bitte überprüfen Sie das Kennzeichen des Geräts, um sicherzustellen, dass die Produktspezifikation Ihren Anforderungen entspricht.Bitte stellen Sie sicher, dass die Stromversorgungsspannung mit den Anforderungen auf dem Kennzeichen des Geräts übereinstimmt.

9.Schutzniveau

Dieses Gerät erfüllt vollständig die Anforderungen der Schutzklasse IP66/67, bitte stellen Sie sicher, dass der Kabelsiegelkopf wasserdicht ist.

Wie kann sichergestellt werden, dass die Anlage den Anforderungen von IP67 entspricht?
Stellen Sie sicher, dass der Dichtkopf nicht beschädigt ist.
Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
Bitte vergewissern Sie sich, dass die verwendeten Kabel die Anforderungen der elektrischen Anschlussvorschriften erfüllen.
Vor dem Betreten der elektrischen Schnittstelle das Kabel nach unten biegen, um sicherzustellen, dass kein Wasser in das Gehäuse fließt, siehe 1
Bitte ziehen Sie die Kabeldrüse an, siehe 2
Bitte schließen Sie die nicht genutzte elektrische Schnittstelle mit einem Blindstecker an, siehe 3

10.Linearität des Sensors

Winkel des Strahls
Der Strahlwinkel ist der Strahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres maximalen Wertes (3 dB Breite) erreicht.Mikrowellen senden Signale außerhalb des Strahlbereichs aus und können durch störende Gegenstände reflektiert werden.





Je größer die Antennengröße und je kleiner der Strahlwinkel α, desto weniger Störungsechos werden erzeugt.
Für genauere Messungen sollten keine internen Geräte installiert werden (z. B. Grenzschalter, Temperatursensoren, Basen, Vakuumringe, Heizspulen, Baffler usw.).) im Bereich des Signalstrahls.

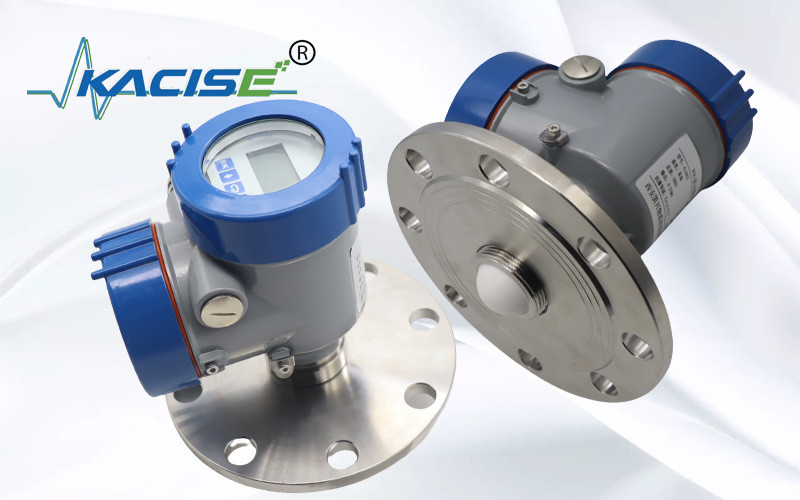

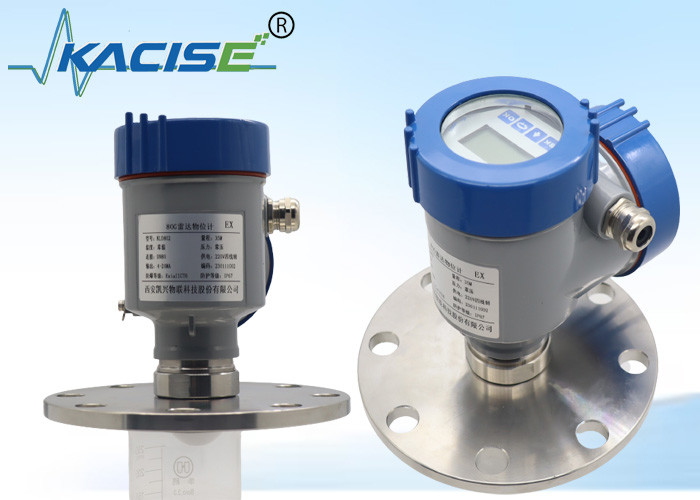

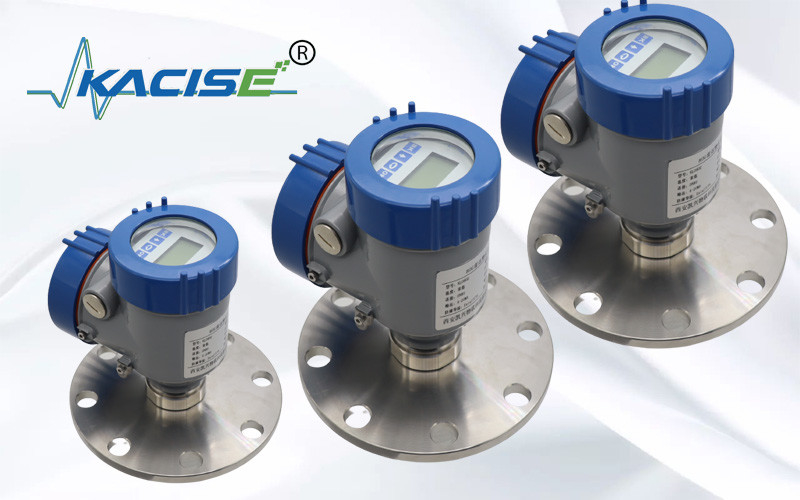

Produktschau der KLD800-Serie
