Kacise 80 GHz Radar-Level-Sender mit 100m Reichweite und RS485 Modbus-Ausgang für starke ätzende Flüssigkeiten

Kacise 80G Radar-Füllstandssender mit einstellbarer Frequenz, 100 m, OEM-RS485-Radar-Füllstandssensor

Das Radar-Füllstandmessgerät KLD803 80G nutzt die FMCW-Technologie (Frequency Modulated Continuous Wave). Die Antenne sendet ein hochfrequentes FM-Radarsignal aus, wobei die Frequenz des Radarsignals linear ansteigt. Das gesendete Radarsignal wird von derselben Antenne empfangen, nachdem es vom Messmedium reflektiert wurde. Gleichzeitig ist die Frequenzdifferenz zwischen der Sendesignalfrequenz und der Empfangssignalfrequenz proportional zur gemessenen Entfernung. Das gesammelte Frequenzdifferenzsignal wird einer schnellen Fourier-Transformation (FFT) unterzogen, um das Spektrum des reflektierten Echos zu erhalten, und auf dieser Grundlage wird die Entfernung zum zu messenden Ziel berechnet.

1. Produktdimension

Die Radarantenne sendet schmale Mikrowellenimpulse aus, die beim Erreichen der Oberfläche des untersuchten Mediums zurückreflektiert und dann vom Antennensystem wieder empfangen werden. Die Signale werden an den Stromkreis übertragen und dann in Füllstandsignale umgewandelt. Da die Übertragungsgeschwindigkeit von Mikrowellen so hoch ist, beträgt die Zeit, die für die Mikrowellenübertragung zur Oberfläche des getesteten Mediums und die anschließende Reflexion benötigt wird, nahezu 0.

2. Funktionsprinzip

3. Technische Merkmale

• Beim Millimeterwellenradar kann die Messgenauigkeit bis zu ±2 mm erreichen, und die minimale Blindzone für die Messung beträgt 0,05 m.
• Die kleinere Antennengröße erfüllt die Messung mehrerer Arbeitsbedingungen.
• Eine Vielzahl von Linsenantennen, kleinere Startwinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen Industrie- und Bergbaubedingungen.
• Es hat eine stärkere Eindringkraft und kann bei Verklebungen und Kondensation normal eingesetzt werden.
• Der dynamische Signalbereich ist größer und die Messung von Medien mit niedriger Dielektrizitätskonstante ist stabiler.
• Mehrere Messmodi, Radarreaktion im schnellen Messmodus

4. Technische Spezifikationen und Modellauswahl

5. Installationsanforderungen

Vermeiden Sie bei der Installation des Instruments die Installation oberhalb des Materialeinlasses und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.

6. Elektrischer Anschluss

Stromversorgung
(4–20) mA/HART (2-Draht)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweiadriges, abgeschirmtes Kabel. Den konkreten Versorgungsspannungsbereich entnehmen Sie bitte den technischen Daten.
(4～20) mA (4-Draht/6-Draht)
Das Netzteil muss separat mit Strom versorgt werden, und für die Stromversorgung und das Stromsignal wird ein vieradriges abgeschirmtes Kabel verwendet (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich).
RS485/Modbus
Das Netzteil muss separat mit Strom versorgt werden und für die Stromversorgung und das digitale Signal wird ein vieradriges abgeschirmtes Kabel verwendet. (Das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, für die gleichzeitige Ausgabe ist ein sechsadriges abgeschirmtes Kabel erforderlich.)

7. Verbindung

8. Sicherheitshinweise

Bitte beachten Sie die Anforderungen der örtlichen Elektroinstallationsvorschriften! Befolgen Sie die örtlichen Vorschriften zur Gesundheit und Sicherheit des Personals. Alle Arbeiten an den elektrischen Komponenten des Instruments müssen von Fachkräften durchgeführt werden, die eine entsprechende Ausbildung erhalten haben. Bitte überprüfen Sie das Typenschild des Geräts, um sicherzustellen, dass die Produktspezifikation Ihren Anforderungen entspricht. Bitte stellen Sie sicher, dass die Versorgungsspannung mit den Anforderungen auf dem Typenschild des Geräts übereinstimmt.

9. Schutzgrad

Dieses Gerät erfüllt vollständig die Anforderungen der Schutzart IP66/67, bitte achten Sie auf die Wasserdichtigkeit des Kabeldichtkopfes. Wie unten gezeigt:

So stellen Sie sicher, dass die Installation den Anforderungen von IP67 entspricht:

• Stellen Sie sicher, dass der Siegelkopf nicht beschädigt ist.
• Stellen Sie sicher, dass das Kabel nicht beschädigt ist.
• Bitte achten Sie darauf, dass die verwendeten Kabel den Anforderungen der Elektroanschlussordnung entsprechen.
• Biegen Sie das Kabel vor dem Eintritt in die elektrische Schnittstelle nach unten, um sicherzustellen, dass kein Wasser in das Gehäuse eindringt, siehe ①
• Bitte ziehen Sie die Kabelverschraubung fest, siehe ②
• Bitte verschließen Sie die nicht genutzte elektrische Schnittstelle mit einem Blindstopfen, siehe ③

10. Sensorlinearität

Abstrahlwinkel
Der Abstrahlwinkel ist der Abstrahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres Maximalwertes (3 dB Breite) erreicht. Mikrowellen senden Signale außerhalb der Strahlungsreichweite aus und können von störenden Objekten reflektiert werden.

Je größer die Antennengröße und je kleiner der Abstrahlwinkel α, desto weniger Störechos werden erzeugt.
Um genauere Messungen zu erzielen, vermeiden Sie die Installation interner Geräte (z. B. Endschalter, Temperatursensoren, Sockel, Vakuumringe, Heizspulen, Ablenkbleche usw.) im Bereich des Signalstrahls.

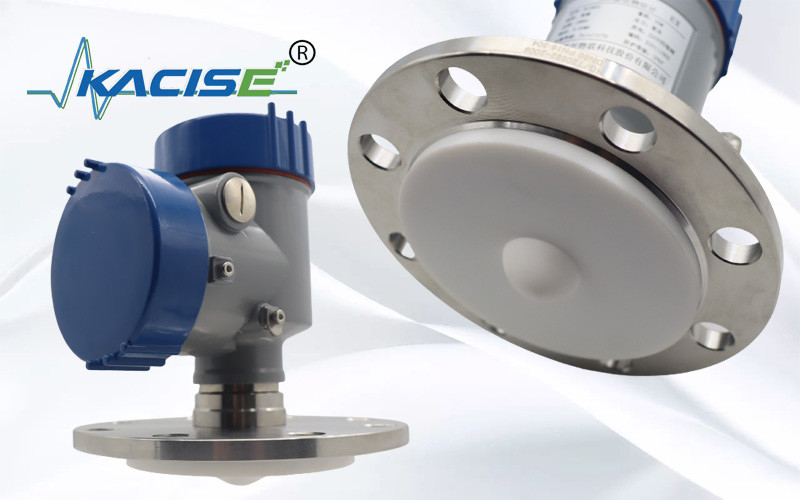

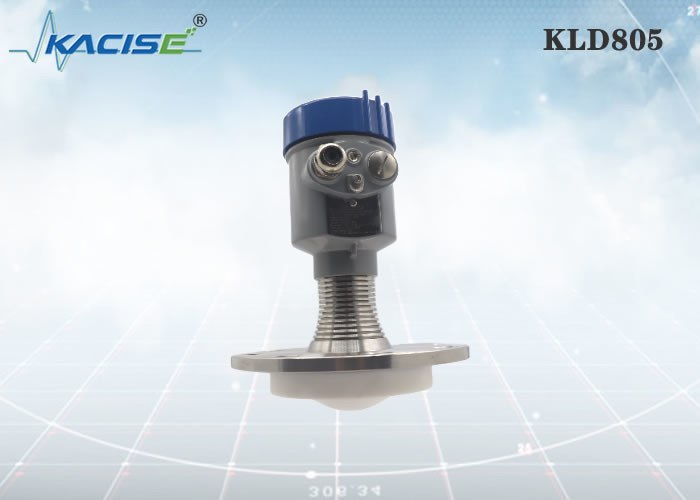

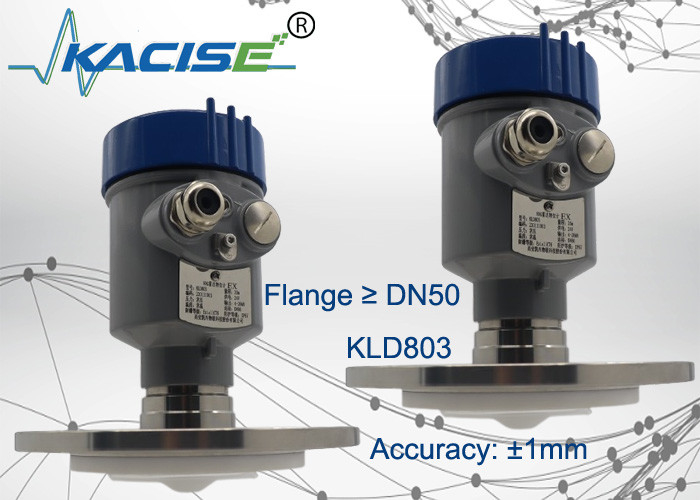

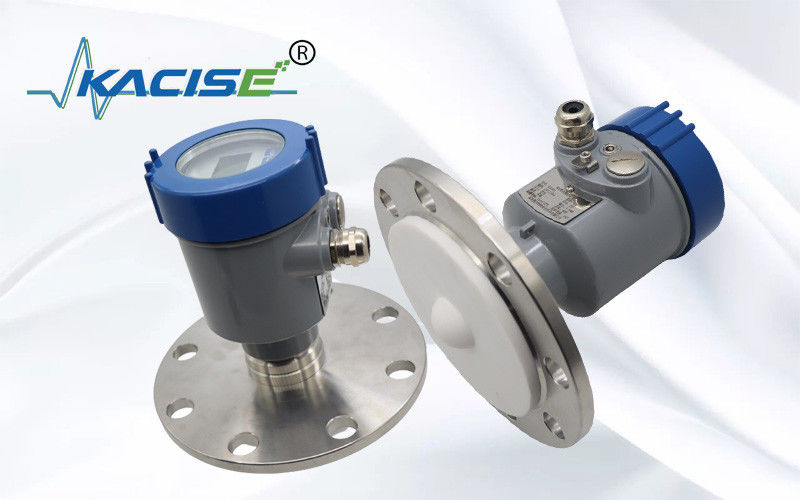

Produktshow der KLD800-Serie
