80m Soem-Radar-Niveauschalter 4 - waagerecht ausgerichteter Übermittler KLD803 des Radar-20mA

Frequenz-Radars des Übermittlers 80G Radars Soem-KLD803 waagerecht ausgerichtetes Meter des waagerecht ausgerichteten justierbaren

1. Technische Spezifikation und Modell Selections


Waagerecht ausgerichtetes Messgerät Radars KLD803 80G nimmt frequenzmodulierte Technologie der ununterbrochenen Welle (FMCW) an. Die Antenne strahlt ein Hochfrequenz-FM-Radarsignal aus, und die Frequenz des Radarsignals erhöht sich linear. Das übertragene Radarsignal wird durch die gleiche Antenne empfangen, nachdem man durch das gemessene Medium reflektiert worden ist. Gleichzeitig ist der Frequenzunterschied zwischen der übertragenen Signalfrequenz und der empfangenen Signalfrequenz zum gemessenen Abstand proportional. Das gesammelte Frequenzunterschiedsignal wird schneller Fourier-Transformation (FFT) das Spektrum des reflektierten Echos zu erhalten unterworfen, und dem Abstand zum gemessen zu werden Ziel wird basiert auf diesem berechnet.

Maß 2.Product



3. Funktions-Prinzip

Der Radarantenne transmites schmale Mikrowellenimpuls, der zurück reflektiert wird, wenn man die Oberfläche des Mediums erreicht, das wieder geprüft wird und dann durch das Antennensystem empfangen ist. Die Signale werden dem elektrischen Stromkreis übermittelt und umgewandelt dann in waagerecht ausgerichtete Signale. Da die Übertragungsgeschwindigkeit der Mikrowelle so schnell ist, prüfte die Zeit, die für das Mikrowellengetriebe an die Oberfläche des Mediums gewöhnt war und reflektierte dann sich ist zurück fast 0.


4. technische Eigenschaften

⚫ Millimeterwellenradar, die Maßgenauigkeit kann bis zu ±2mm erreichen, und die blinde Zone des minimalen Maßes ist 0.05m.
⚫ die kleinere Antennengröße stellt das Maß von Arbeitsbedingungen zufrieden.
⚫ eine Vielzahl von Linsenantennen, von kleineren Einkopplungswinkeln, von stärkerer Energie, von stärkeren Echosignalen und von höherer Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
⚫ hat es stärkeres Durchdringen und kann im Falle der Adhäsion und der Kondensation normalerweise verwendet werden.
⚫ die dynamische Signalstrecke ist größer, und das Maß von niedrigen Dielektrizitätskonstantemedien ist stabiler.
⚫ mehrfache Maßmodi, Radarantwort im schnellen Maßmodus



5. Installations-Anforderungen
Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.


6. elektrische Verbindung

Stromversorgung
 (4~20) mA/HART (Draht 2)
Die Stromversorgung und der Ausgangsstromsignalanteil ein Zweikern abgeschirmtes Kabel. Beziehen Sie bitte sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich.

(4~20) MA (Draht 4 wire/6)
Die Stromversorgung muss separat angetrieben werden, und ein Vierkern abgeschirmtes Kabel wird für die Stromversorgung und das gegenwärtige Signal benutzt (das gegenwärtige Signal und die Schnittstelle RS485 können Ertrag gleichzeitig sein, und ein Sechskern abgeschirmtes Kabel wird für simultanen Ertrag angefordert).

RS485/Modbus
Die Stromversorgung muss separat angetrieben werden, und ein Vierkern abgeschirmtes Kabel wird für Stromversorgung und digitales Signal benutzt. (Das gegenwärtige Signal und die Schnittstelle RS485 können Ertrag gleichzeitig sein, und ein Sechskern abgeschirmtes Kabel wird für simultanen Ertrag angefordert).

7.Connection

Führer 8.Safety

Beobachten Sie bitte die Anforderungen der lokalen elektrischen Installationsregelungen! Folgen Sie lokalen Regelungen für Personalgesundheit und -sicherheit. Alle Operationen auf den elektrischen Komponenten des Instrumentes müssen von den Fachleuten abgeschlossen werden, die formales Training empfangen haben. Überprüfen Sie bitte das Nummernschild des Instrumentes, um zu garantieren, dass die Produktbeschreibung Ihre Bedingungen erfüllt. Garantieren Sie bitte, dass die Stromversorgungsspannung mit den Anforderungen an das Nummernschild des Instrumentes in Einklang ist.

9.Grade des Schutzes

Dieses Instrument erfüllt völlig die Bedingungen der Schutzklasse IP66/67, sicherstellen bitte das waterproofness des Kabeldichtungskopfes. Wie gezeigt unten:

Wie man garantiert, dass die Installation die Bedingungen von IP67 erfüllt:
Vergewissern Sie sich, dass der versiegelnde Kopf nicht geschädigt wird.
Vergewissern Sie sich, dass das Kabel nicht beschädigt wird.
Überprüfen Sie bitte ob die benutzten Kabel, die Bedingungen der elektrischen Verbindungsregelungen zu erfüllen.
Bevor Sie die elektrische Schnittstelle eintragen, verbiegen Sie das Kabel unten, um zu garantieren, dass Wasser nicht in die Wohnung fließt, sehen①
Ziehen Sie bitte die Kabelmuffe, sehen fest②
Verstopfen Sie bitte die unbenutzte elektrische Schnittstelle mit einem blinden Stecker, sehen③

Linearitäten 10.Sensor

Öffnungswinkel
Der Öffnungswinkel ist der Öffnungswinkel, an dem die Energiedichte der Radarwelle Hälfte seines Grenzwerts (Breite 3dB) erreicht. Mikrowellen strahlen Signale aus Strahlnstrecke heraus aus und können durch Störungsgegenstände reflektiert werden.





Das größer die Antennengröße und das kleiner das Öffnungswinkel α, weniger die Störungsechos erzeugt werden.
Für genauere Maße vermeiden Sie, alle internen Geräte (wie Endschalter, Temperaturfühler, Basis, Vakuumringe, Feinsicherungen, Leitbleche, etc.) innerhalb des Bereiches des Signalstrahls zu installieren.

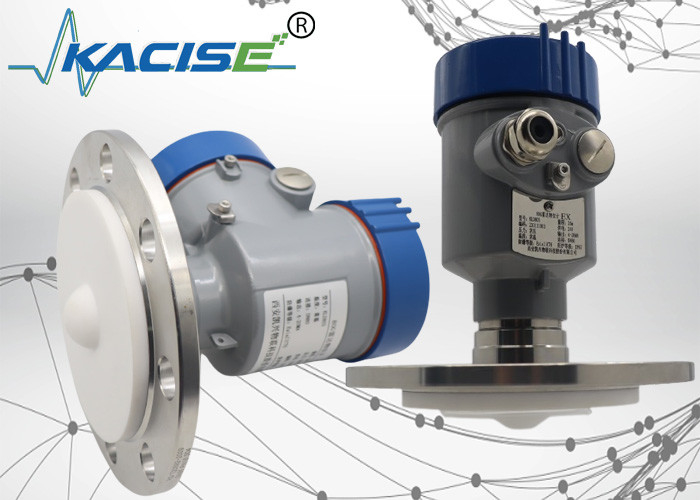

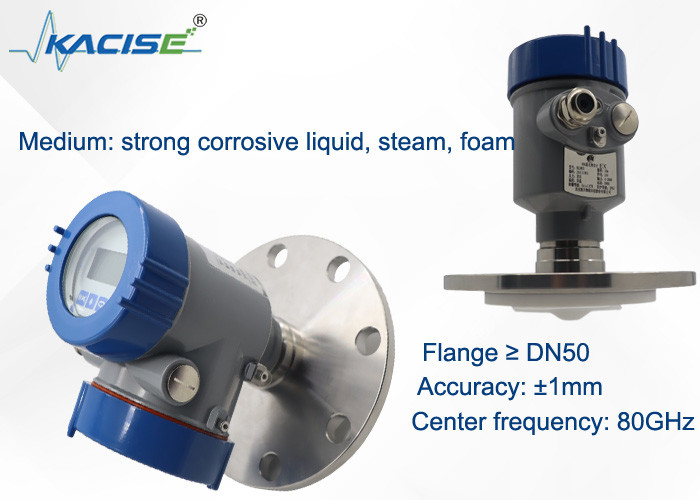

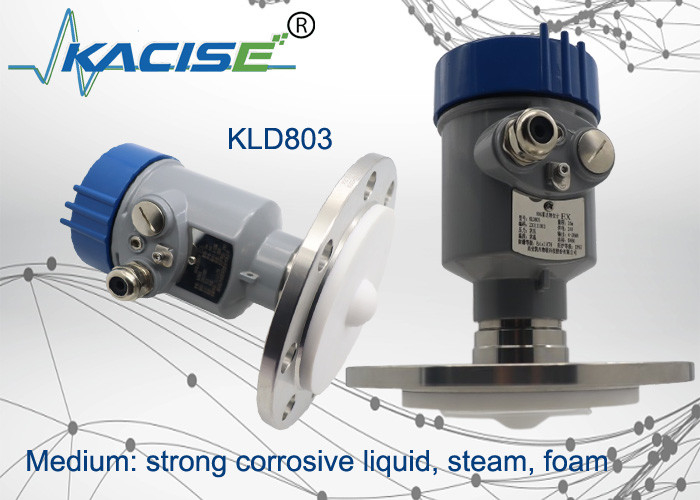

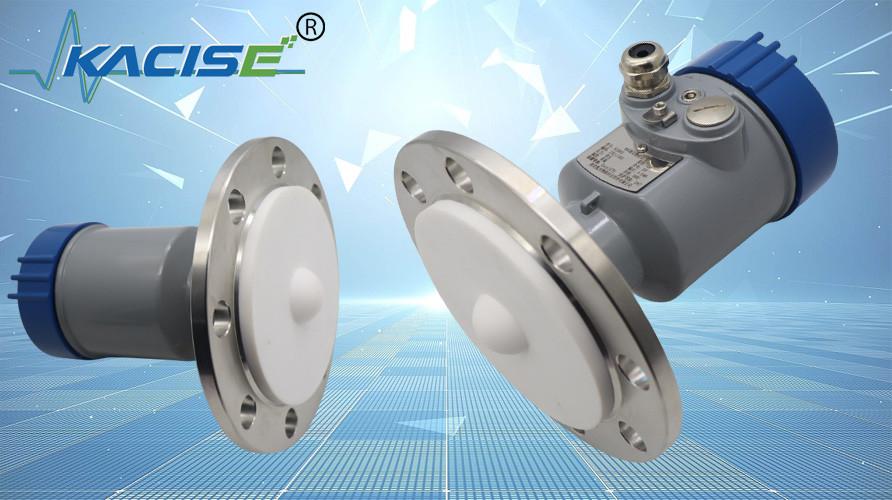

Produktshow der Reihe KLD800
