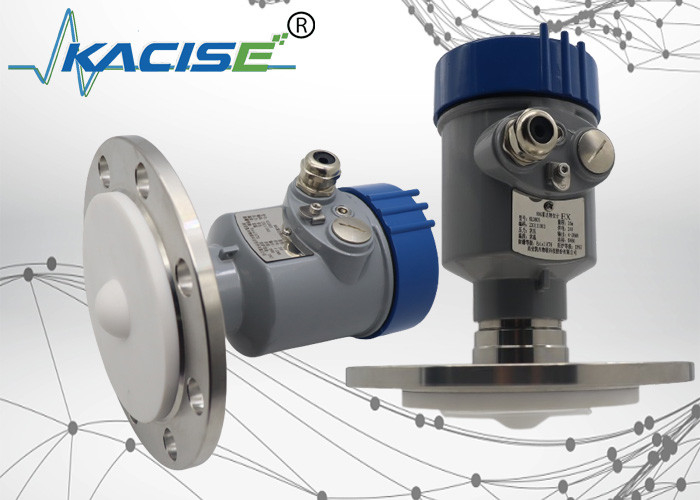

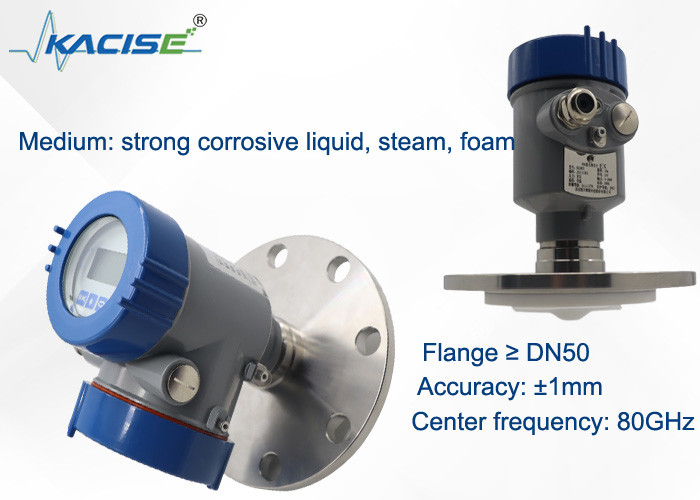

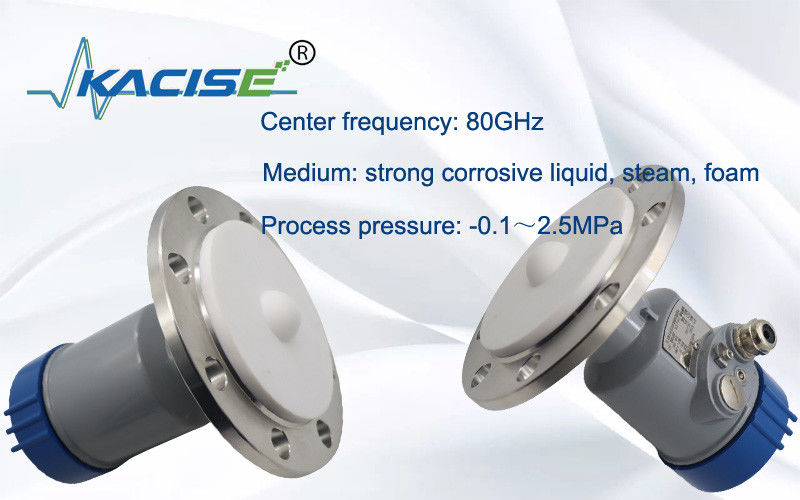

Messung des Radarniveaus 80G, geeignet für hochtemperatur-, hochdruck- und ätzende Tanks

Messung des Radarniveaus 80G, geeignet für hochtemperatur-, hochdruck- und ätzende Tanks

1Einführung
Die Antenne sendet ein hochfrequentes FM-Radarsignal mit linear steigender Frequenz aus.wird von derselben Antenne empfangenDer Frequenzunterschied zwischen dem übertragenen und dem empfangenen Signal ist proportional zur gemessenen Entfernung.Das gesammelte Frequenzdifferenzsignal wird FFT unterzogen, um das Echo-Spektrum zu erhalten und die Zieldistanz zu berechnen.

2.Produktdimensionen



3. Arbeitsprinzip
Die Radarantenne überträgt einen schmalen Mikrowellenimpuls, der bei Erreichen der Oberfläche des zu prüfenden Mediums wieder reflektiert wird und anschließend wieder vom Antennensystem empfangen wird.Die Signale werden in den elektrischen Stromkreis übertragen und anschließend in Niveausignale umgewandelt.Da die Übertragungsgeschwindigkeit von Mikrowellen so schnell ist, beträgt die Zeit, die für die Mikrowellenübertragung zur Oberfläche des getesteten Mediums und dann für die Rückwirkung benötigt wird, fast 0.

- Ich weiß.
4.Technische Merkmale

• Millimeterwellenradar, die Messgenauigkeit kann bis zu ±2 mm erreichen, und die Mindestmessblinde Zone beträgt 0,05 m.
• Die kleinere Antennengröße erfüllt die Messung mehrer Arbeitsbedingungen.
• Eine Vielzahl von Objektivantennen, kleinere Startwinkel, konzentriertere Energie, stärkere Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
• Es hat eine stärkere Durchdringbarkeit und kann normalerweise bei Haftung und Kondensation verwendet werden.
• Der dynamische Signalbereich ist größer und die Messung von niedrigen dielektrischen Konstanten ist stabiler.
• Mehrfache Messmodi, Radarantwort im schnellen Messmodus


5.Technische Spezifikation und Modellwahl

6. Installationsanforderungen
Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.


7. Elektrische Verbindung
Stromversorgung
(4 ¢ 20) mA/HART ((2 Leitungen)
Die Stromversorgung und das Ausgangsstromsignal teilen sich ein zweikernes abgeschirmtes Kabel. Bitte beachten Sie die technischen Daten für den spezifischen Versorgungsspannungsbereich.

(4 ¢ 20) mA ((4 Draht/6 Draht)
Die Stromversorgung muss getrennt betrieben werden.und für die Stromversorgung und das Stromsignal ein vierkernes abgeschirmtes Kabel verwendet wird (das Stromsignal und die RS485-Schnittstelle können gleichzeitig ausgegeben werden, und für die gleichzeitige Ausgabe ist ein sechskernes abgeschirmtes Kabel erforderlich).

RS485/Modbus
Die Stromversorgung muss separat angetrieben werden, und ein vierkernes abgeschirmtes Kabel wird für die Stromversorgung und das digitale Signal verwendet.,und für die gleichzeitige Ausgabe ein sechskernes abgeschirmtes Kabel erforderlich ist).

8- Verbindung.

9.Linearität des Sensors
Winkel des Strahls
Der Strahlwinkel ist der Strahlwinkel, bei dem die Energiedichte der Radarwelle die Hälfte ihres maximalen Wertes (3 dB Breite) erreicht.Mikrowellen senden Signale außerhalb des Strahlbereichs aus und können durch störende Gegenstände reflektiert werden.
