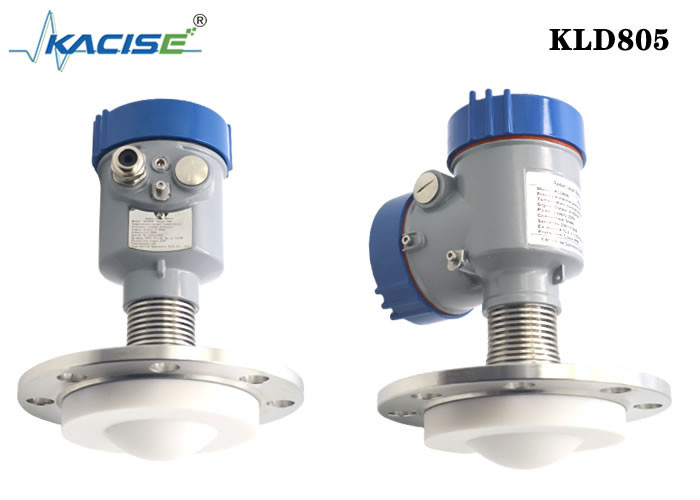

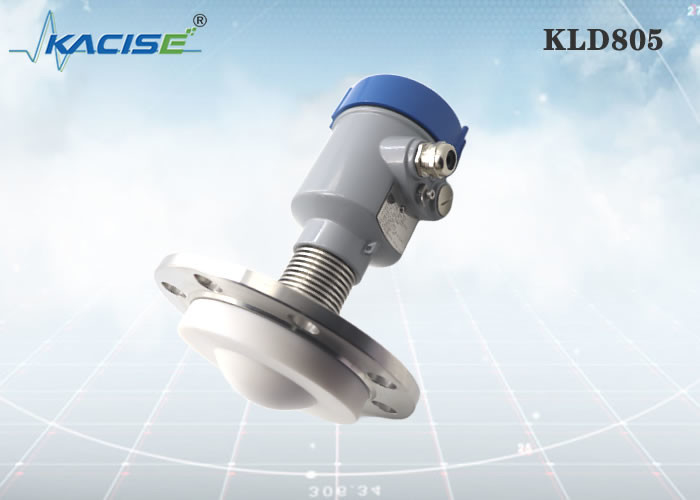

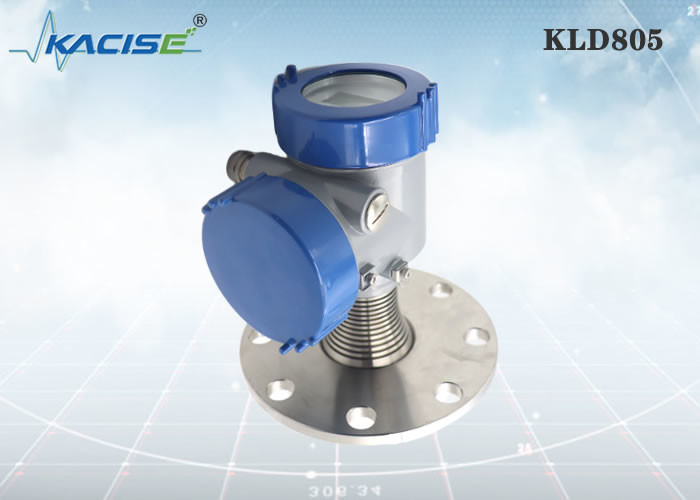

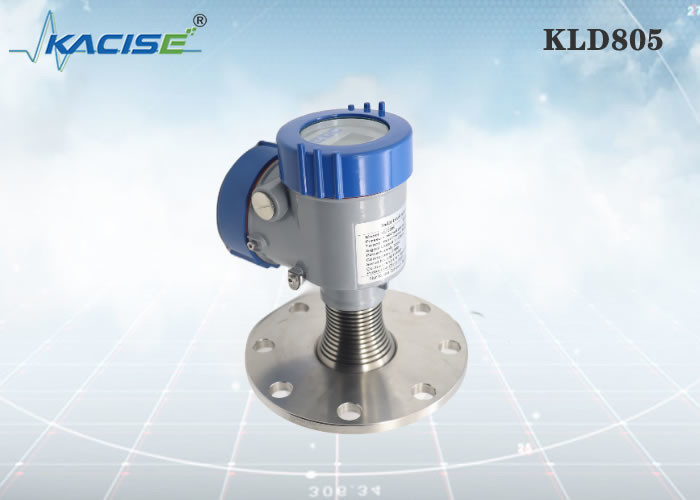

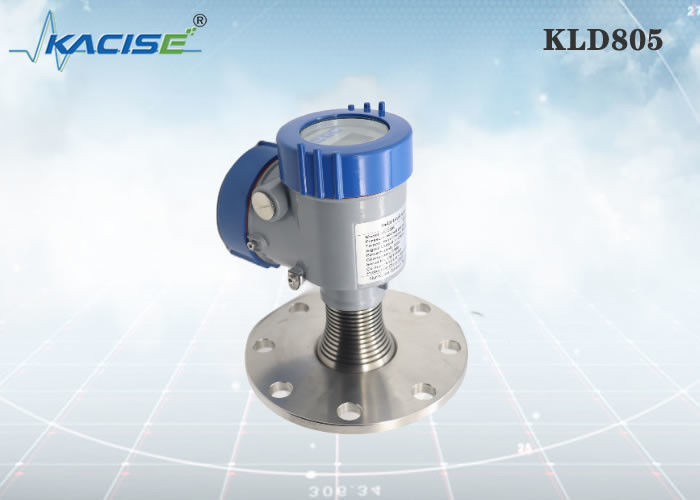

KLD805 80G Radar-Niveau-Messgeräte für Hochtemperatur-Hochdruckumgebungen mit PTFE-Antenne

Einleitung

Der Unterschied in der Anwendung des Frequenzbereichs des Radarelevell-Senders

Schmutzige und verschmutzte Umwelt

Bei langfristiger Nutzung beeinträchtigen Schmutz und Schadstoffe, die sich auf der Antenne ansammeln, die Stärke und Richtung des Radarsignals.Der Schmutz, der die Antenne bedeckt, absorbiert mehr Energie.Dies führt zu einem Verlust der Signalstärke, weshalb niedrigfrequente und mittelfrequente Technologien besser geeignet sind.

Speichertanks mit Kondensat und/oder Dampf

Kondensation und Dampf können dazu führen, dass Reflexionen auf Produktoberflächen durch das Geräusch von Wassertropfen verdeckt werden.Also sind mittlere und niedrige Frequenztechniken eine bessere Wahl.Antennen mit flachen, horizontalen Oberflächen sollten immer wegen Kondensation vermieden werden.

Hochdampf und Rührung

Achten Sie darauf, den 80G Millimeterwellen-Radar-Levelmesser zu wählen.Der 2°-Übertragungswinkel kann die Störung der Rührklinge wirksam vermeidenDer einzigartige Echo-Tracking-Algorithmus vermeidet das Lesen mehrerer Echos, wenn das Materialniveau hoch ist.

Anwendungen mit Turbulenzen, Wellen und Wellenwellen

Wellen und Wellen sind häufig auf der Oberfläche von Prozessflüssigkeiten in großen Tanks zu finden, und diese Turbulenzen sind besonders schädlich für Hochfrequenzmessungen.Geräte mit niedriger und mittlerer Frequenz emittieren längere Wellenlängen, wodurch sie besser funktionieren.

Schaumbildung

Wie Staub und Kondens kann eine Schaumschicht auf der Oberseite der Flüssigkeit das Radarsignal absorbieren, was genaue Messungen erschwert.MelasseBei leichteren Schaumstoffen funktionieren die Mitteln gut.

Spezifikationen

KLD805

Mittel: starke ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur und hoher Druck Messbereich: 0,1 m bis 10/20/30/60/100 m Prozessanschluss: Flansche ≥ DN80 Prozesstemperatur: -40~200°C Prozessdruck: -0,1­2,5 MPa Antennengröße: 76 mm Linsenantenne (nach Flanschgröße) Antennenmaterial: PTFE/Gesamtfüllung Genauigkeit: ±1 mm Schutzklasse: IP67 Zentralfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: zwei Leitungen /DC24V mit vier Drähten /DC12~24V Vierdraht /AC220V Gehäuse: Aluminium / Kunststoff / Edelstahl Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll 4...20mA/ RS485 Modbus mit vier Leitern

Einrichtung

1.Flankeninstallation

Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.

1 Datenebene

2 Gefäßmitte oder Symmetrieachse

2.Höhenanlagen

Anforderungen an die Installation

Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.

Anlageverbindungsdiagramm:

Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.

Eine zu lange Verbindung beeinträchtigt die Radarleistung.

Abmessungen

Abmessung der Gehäuse
Einheit in mm:

Produktion:
