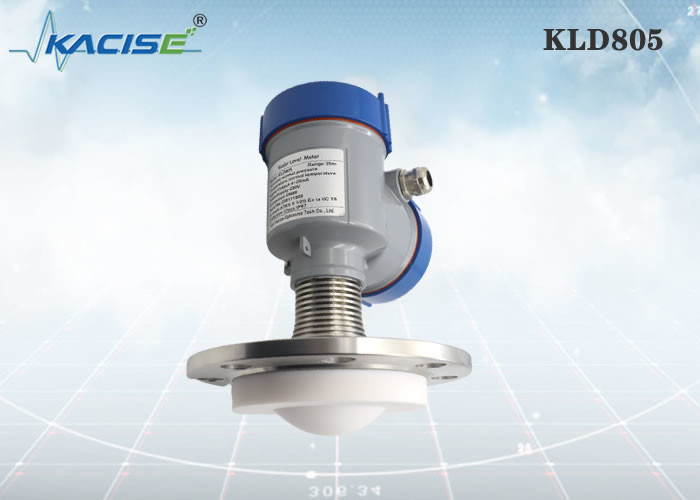

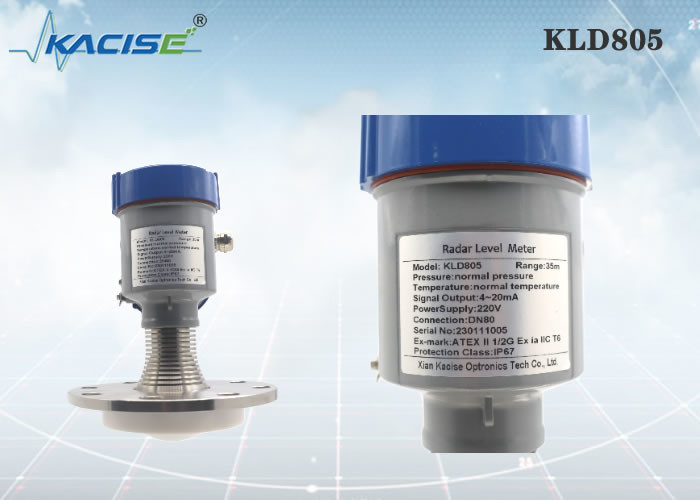

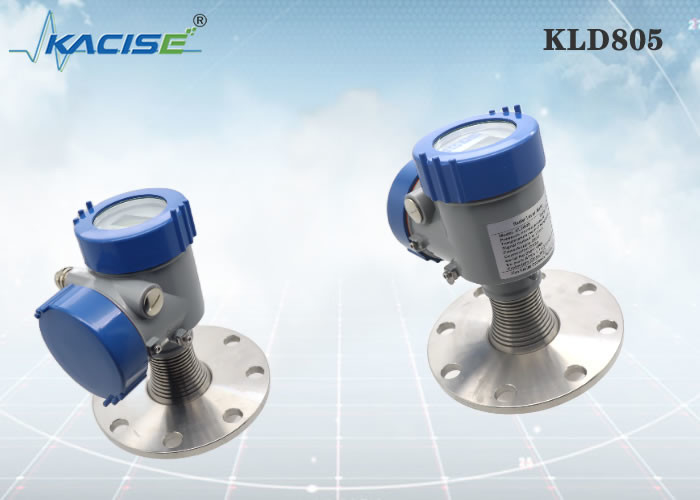

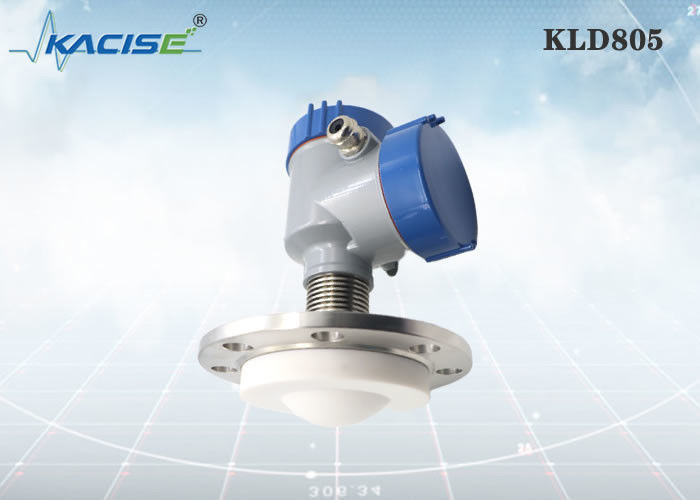

KLD805 80 GHz-Radarniveausensor mit PTFE-Antenne und IP67-Schutz für die Messung des Flüssigkeitsniveaus

Der Radar-Füllstandsensor KLD805 eignet sich sehr gut für die berührungslose Füllstandmessung in einfachen Anwendungen mit hohen Schutzanforderungen. Typische Anwendungen sind Wasseraufbereitung, Pumpstationen, Regenwasserüberlaufbecken, Durchflussmessung in offenen Kanälen und Wasserstandsüberwachung.

• Exakte Messergebnisse unabhängig von Medium, Prozess und Umgebungsbedingungen
• Wartungsfreier Betrieb durch berührungslose 80-GHz-Radartechnologie
• Hohe Genauigkeit und Zuverlässigkeit

KLD805

Medium: stark ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur. und Hochdruck Messbereich: 0,1 m ~ 10/20/30/60/100 m Prozessanschluss: Flansch ≥ DN80 Prozesstemperatur: -40 bis 200 °C Prozessdruck: -0,1 ~ 2,5 MPa Antennengröße: 76-mm-Linsenantenne (je nach Flanschgröße) Antennenmaterial: PTFE/Gesamtfüllung Genauigkeit: ±1 mm Schutzklasse: IP67 Mittenfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: Zweileiter/DC24V Vierleiter /DC12~24V Vierleiter / AC220V Gehäuse: Aluminium / Kunststoff / Edelstahl Signalausgang: Zweidraht /4...20mA/HART-Protokoll Vierleiter 4...20mA/ RS485 Modbus

Bei der Flanschmontage sollte der Mindestabstand zwischen Instrument und Tankwand 200 mm betragen.

1. ① Bezugsebene
2. ② Gefäßmittelpunkt bzw. Symmetrieachse

Vermeiden Sie bei der Installation des Instruments die Installation oberhalb des Materialeinlasses und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.

Unter extrem komplexen Arbeitsbedingungen kann das Instrument normal funktionieren, wenn sich im Bereich mit einem Radius von 20 cm um den Installationspunkt herum kein Hindernis befindet.

Die maximale Einbauspulenhöhe H max hängt vom Einbauspulendurchmesser D und der Größe des Produkteinführungswinkels ab.

Eine zu lange Installationsverbindung beeinträchtigt die Radarleistung.
