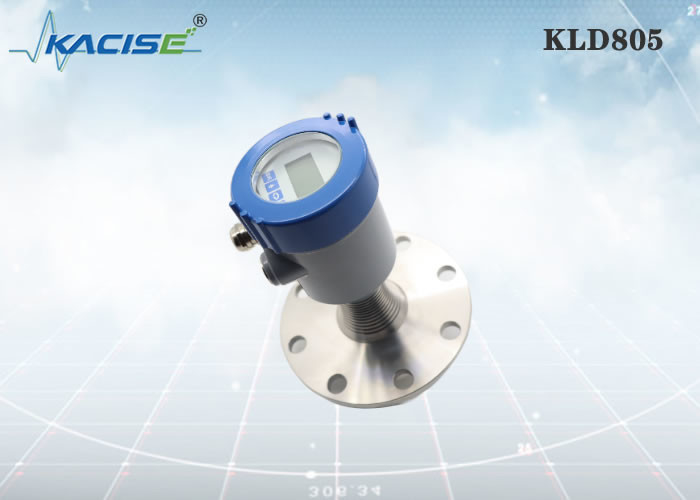

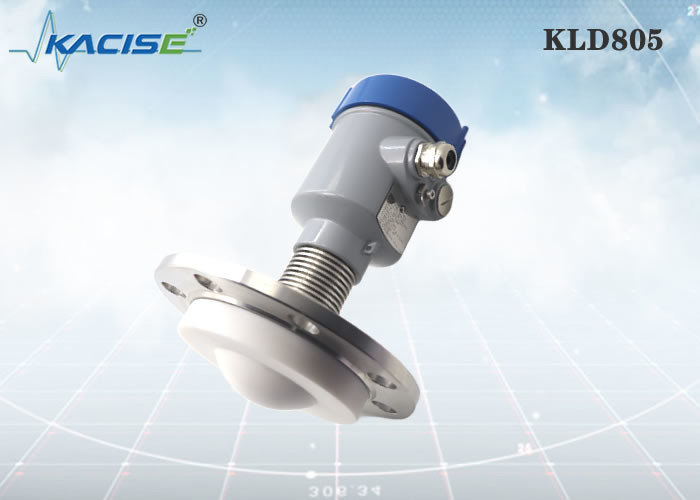

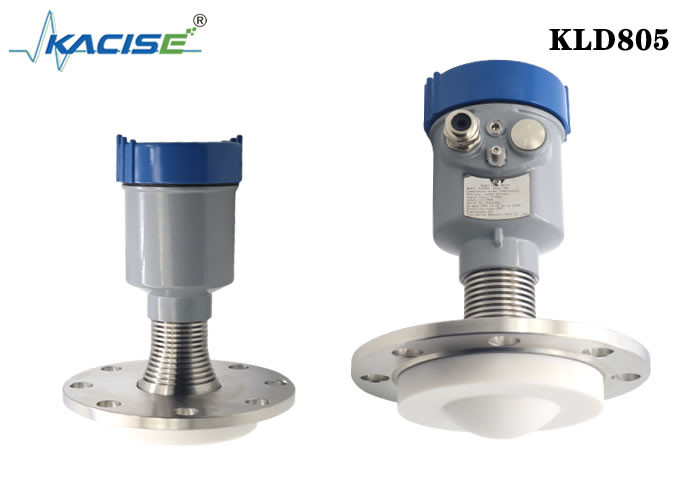

KLD805 80 GHz-Radarniveaumeter für Hochdruck- und stark korrosive Flüssigkeitsanwendungen

Hochtemperaturbedingungen
Das Terahertz-FM-Radar-Füllstandmessgerät verfügt über eine gute Eindringleistung. Bei hohen Temperaturen kann am vorderen Ende der Antenne Wärmedämmzubehör wie Keramik oder Quarzglas angebracht werden. Mit der speziellen Umgebungslernfunktion können Flüssigkeiten mit hoher Temperatur gemessen werden.

Starke Ätzwirkung
Es hat eine gute Penetrationsleistung. Bei starker Korrosion kann das vordere Ende der Antenne mit einem Korrosionsschutzmantel aus PTFE oder PFA ausgestattet werden. Und die maximale Dicke von 30 mm Fluorkunststoff kann hinzugefügt werden. Es verfügt über eine gute Druckbeständigkeit und ist gleichzeitig korrosionsbeständig.

• Exakte Messergebnisse unabhängig von Medium, Prozess und Umgebungsbedingungen
• Wartungsfreier Betrieb durch berührungslose 80-GHz-Radartechnologie
• Hohe Genauigkeit und Zuverlässigkeit

KLD805

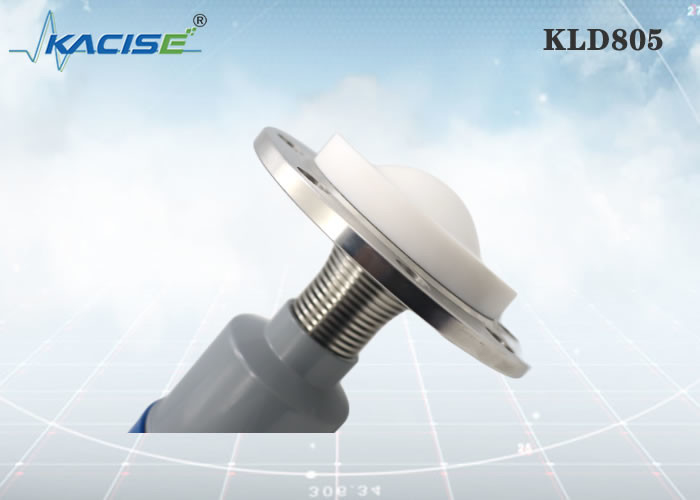

Medium: stark ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur. und Hochdruck Messbereich: 0,1 m ~ 10/20/30/60/100 m Prozessanschluss: Flansch ≥ DN80 Prozesstemperatur: -40 bis 200 °C Prozessdruck: -0,1 ~ 2,5 MPa Antennengröße: 76-mm-Linsenantenne (je nach Flanschgröße) Antennenmaterial: PTFE/Gesamtfüllung Genauigkeit: ±1 mm Schutzklasse: IP67 Mittenfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: Zweileiter/DC24V Vierleiter /DC12~24V Vierleiter / AC220V Gehäuse: Aluminium / Kunststoff / Edelstahl Signalausgang: Zweidraht /4...20mA/HART-Protokoll Vierleiter 4...20mA/ RS485 Modbus

Bei der Flanschmontage sollte der Mindestabstand zwischen Instrument und Tankwand 200 mm betragen.

① Bezugsebene

② Gefäßmittelpunkt bzw. Symmetrieachse

Vermeiden Sie bei der Installation des Instruments die Installation über dem Materialeinlass und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.

Unter extrem komplexen Arbeitsbedingungen kann das Instrument normal funktionieren, wenn sich im Bereich mit einem Radius von 20 cm um den Installationspunkt herum kein Hindernis befindet.

Die maximale Einbauspulenhöhe H max hängt vom Einbauspulendurchmesser D und der Größe des Produkteinführungswinkels ab.

Eine zu lange Installationsverbindung beeinträchtigt die Radarleistung.

Xi'an Kacise Optronics Tech Co., Ltd versteht sich als Lösungsanbieter und Hersteller. Wir bieten unseren OEM-Kunden maximale Flexibilität und ein kostenoptimiertes Angebot.
Was wir bieten könnten:
Das Sortiment umfasst maßgeschneiderte Gehäuseversionen/-farben, Gewindetypen (G-Gewinde/NPT-Gewinde), maßgeschneiderte Software, Drucke, Handbücher und Kataloge. Wenn Sie an einer Installation an Ihrer Seite interessiert sind, steht Ihnen das Radarmodul sicher zur Verfügung.
