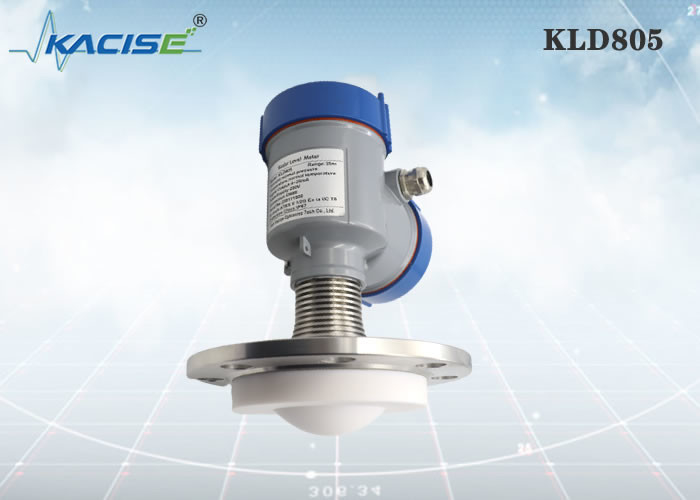

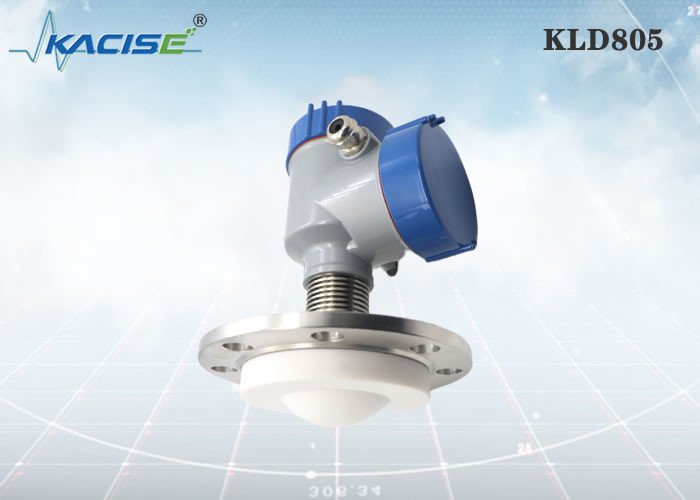

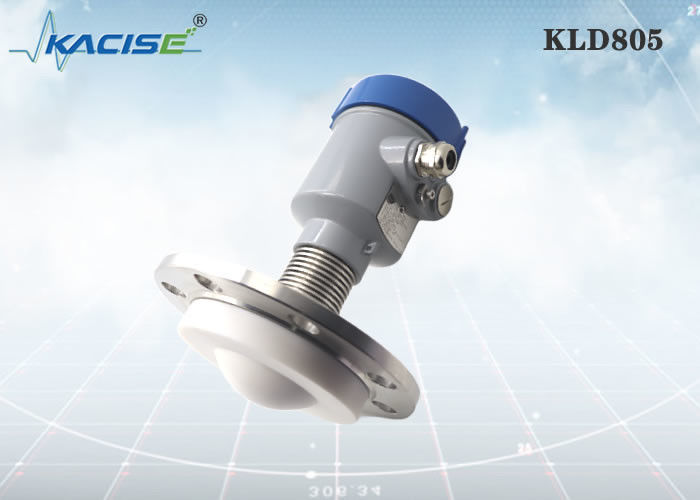

KLD805 80 GHz Radar-Niveau-Sensor mit LCD-Debugging und PTFE-Antenne für Korrosionsflüssigkeitsmessung

Kommunikation und Inbetriebnahme

• USB-zu-RS485-Seriell-Port-Kabel (Vierleitersystem);
• USB-zu-TTL-Seriell-Port-Kabel (Zweidrahtsystem);
• USB-zu-Hart-Modem (Zweidrahtsystem) zur Kommunikation.
• Durch das Bluetooth-Debugging von Mobiltelefonen ist das Debuggen vor Ort sicherer und bequemer.
• 4G-Netzwerk, Remote-Debugging über Remote-Modul.

• Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip kann eine kompaktere HF-Architektur, ein höheres Signal-Rausch-Verhältnis und ein kleinerer Blindbereich erreicht werden.
• Die Arbeitsbandbreite von 5 GHz ermöglicht dem Produkt eine höhere Messauflösung und Messgenauigkeit.
• Durch den engsten Antennenstrahlwinkel von 3 ° haben Störungen in der Installationsumgebung weniger Auswirkungen auf das Instrument und die Installation ist bequemer.
• Aufgrund der kürzeren Wellenlänge und der besseren Reflexionseigenschaften auf der festen Oberfläche ist es nicht erforderlich, zum Zielen einen Universalflansch zu verwenden.
• Unterstützen Sie Remote-Debugging und Remote-Upgrade, reduzieren Sie Wartezeiten und verbessern Sie die Arbeitseffizienz.
• Unterstützt das Bluetooth-Debugging von Mobiltelefonen, praktisch für die Wartung vor Ort

KLD805

Medium: stark ätzende Flüssigkeit, Dampf, Schaum, hohe Temperatur. und Hochdruck Messbereich: 0,1 m ~ 10/20/30/60/100 m Prozessanschluss: Flansch ≥ DN80 Prozesstemperatur: -40 bis 200 °C Prozessdruck: -0,1 ~ 2,5 MPa Antennengröße: 76-mm-Linsenantenne (je nach Flanschgröße) Antennenmaterial: PTFE/Gesamtfüllung Genauigkeit: ±1 mm Schutzklasse: IP67 Mittenfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: Zweileiter/DC24V Vierleiter /DC12~24V Vierleiter / AC220V Gehäuse: Aluminium / Kunststoff / Edelstahl Signalausgang: Zweidraht /4...20mA/HART-Protokoll Vierleiter 4...20mA/ RS485 Modbus

Bei der Flanschmontage sollte der Mindestabstand zwischen Instrument und Tankwand 200 mm betragen.

1. Bezugsebene
2. Gefäßmittelpunkt oder Symmetrieachse

Vermeiden Sie bei der Installation des Instruments die Installation oberhalb des Materialeinlasses und vermeiden Sie verschiedene Objekte, die das Signal beeinflussen, wie z. B. Rührpaddel usw.

Unter extrem komplexen Arbeitsbedingungen kann das Instrument normal funktionieren, wenn sich im Bereich mit einem Radius von 20 cm um den Installationspunkt herum kein Hindernis befindet.

Die maximale Einbauspulenhöhe H max hängt vom Einbauspulendurchmesser D und der Größe des Produkteinführungswinkels ab.

Eine zu lange Installationsverbindung beeinträchtigt die Radarleistung.

Einheit in mm:
