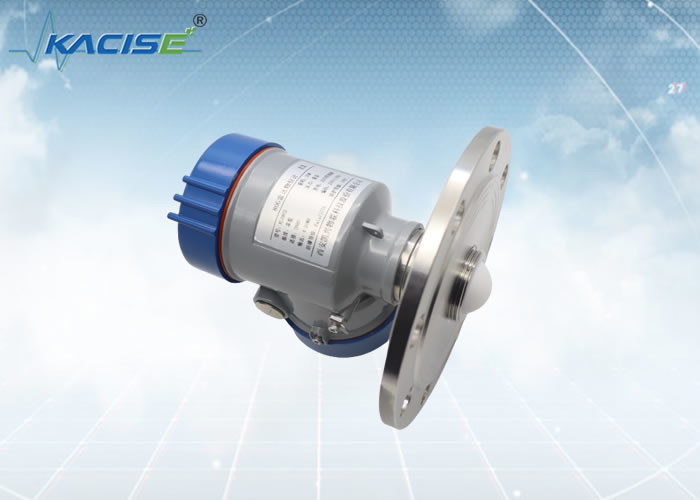

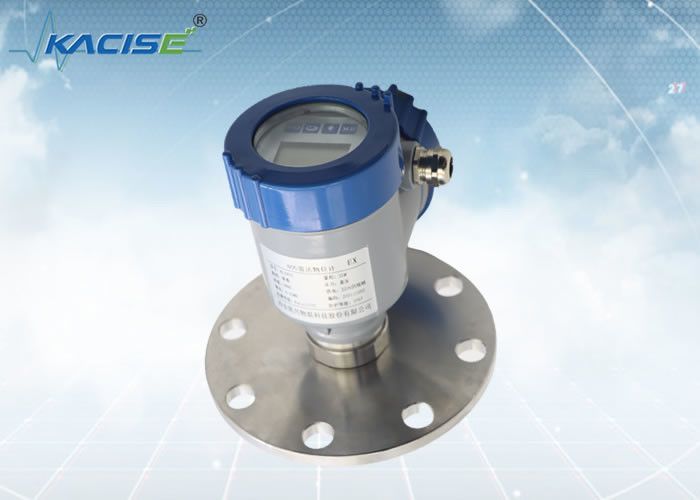

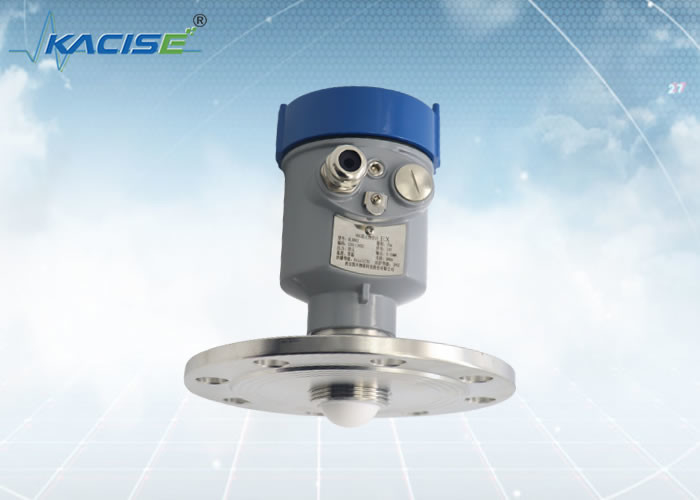

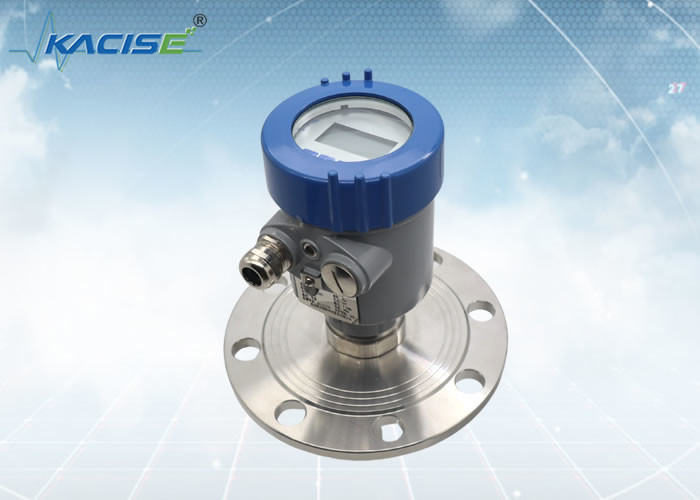

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung

Flanschbefestigungs-Wasserspiegel-Radarsender

Temperatur-Zuschusswasser-Niveau-Radarsender

Waagerecht ausgerichteter Übermittler des Radar-DN80

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KLD802

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Medium:
nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit
Messbereich:
0.1m~10/20/30/60/100m
Prozessverbindung:
Flansch ≥ DN80
Prozesstemperatur:
-40~110℃
Prozessdruck:
-0.1~1.6MPa
Antennengröße:
32mm Linsenantenne
Antennenmaterial:
PTFE/overall Füllen
Genauigkeit:
±1mm/±5mm
Schutzklasse:
IP67
Mittelfrequenz:
80GHz
Einkopplungswinkel:
Stromversorgung:
DC24V/DC12~24V /AC220V
Gehäuse:
Aluminium-/Plastik-/Edelstahl
Signalausgabe:
4… 20mA/HART protocol/RS485 Modbus
Hervorheben:

Flanschbefestigungs-Wasserspiegel-Radarsender

,

Temperatur-Zuschusswasser-Niveau-Radarsender

,

Waagerecht ausgerichteter Übermittler des Radar-DN80

Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Karton
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100+
Beschreibung des Produkts

Radar-Niveauschalter KLD802 80G FM

Einleitung

Das ununterbrochene frequenzmodulierte Radar der Welle 80GHz hat einen schmaleren Öffnungswinkel, der den Raum zwischen die mischenden Blätter und die Behälterwand besser eindringen kann, und verringert die Störung, die durch die mischenden Blätter verursacht wird;
Das Radar nimmt kugelförmige Linse, die nicht einfach ist, großes Gebiet Kondensation zu hängen, an und hat offensichtliche Vorteile in den messenden Kondensationsumweltbedingungen, die mit eigenen Algorithmen kombiniert werden;
Das Radar hat einen in hohem Grade stabilen Algorithmus, der das Füllstandmaß wie Füllstandspritzen, Spritzen und Wirbelstrom stabil aufspüren, der kann durch das Mischen und Verderber verursacht wird.

Eigenschaft

Mit Temperaturausgleich können wir den wahren Wert der Belastung erhalten betroffen dem Gegenstand. Der Ausdehnungskoeffizient des Fühlers im Dehnungsmessgerät verursacht Verlängerung oder Kontraktion von ihm. Die Temperaturschwankungen nehmen unerwünschte Änderungen in der Fühlerlänge vor und diese verursacht Fehler in der Belastungslesung.



KLD802

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 0





Medium: nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit
Messbereich: 0.1m~10/20/30/60/100m
Prozessverbindung: Flansch ≥ DN80
Prozesstemperatur: -40~110℃
Prozessdruck: -0.1~1.6MPa
Antennengröße: 32mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1mm (Strecke unter 35m)
±5mm (Strecke zwischen 35m und 100m)
Schutzklasse: IP67
Mittelfrequenz: 80GHz
Einkopplungswinkel: 3°
Stromversorgung: Zweidraht-/DC24V
4es-adrig /DC12 ~24V
4es-adrig /AC220V
Gehäuse: Aluminium-/sainless Stahl
Signalausgabe: Zweidraht-/4...20mA/HART-Protokoll
4-adrig/4… 20mA/RS485 Modbus



Installation

Installation 1.Flange
Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.
Bezugsebene
Schiffmitte oder Achse von Symmetrie
  KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 1KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 2

Installation 2.Hoisting
    KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 3KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 4


Installations-Anforderungen



Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 5KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 6
           KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 7



Unter extrem komplexen Arbeitsbedingungen kann das Instrument normalerweise arbeiten, wenn es kein Hindernis im Bereich mit einem Radius 20cm gibt, die im Installationspunkt zentriert werden.



KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 8

InstallationsSchaltschema:

Die maximale maximale Installationsspulenhöhe H hängt vom Installationsspulendurchmesser D und von der Größe des Produkteinführungswinkels ab.

Zu lange Installationsverbindung beeinflußt die Radarleistung.

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 9





Maße

Umkleidendes Maß
Einheit in Millimeter:

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 10



Produktion:

KLD802 Wasserspiegel-Radarsender mit Temperatur-Ausgleichs-Flanschbefestigung 11



Optronik-Technologie Co., Ltd. Xi'ans Kacise hält sich einen fü Lösungsanbieter und -hersteller. Wir bieten maximale Flexibilität und ein Kosten-optimiertes Angebot für unsere Soem-Kunden an.
Was wir zur Verfügung stellen könnten:
Die Strecke umfasst kundengebundene Oberteilversion/Farbe, Fadenart (G-Thread/NPT Faden), kundengebundene Software, Drucke, Handbuch und Katalog. Wenn Sie interessiert sind, an, an Ihrer Seite zu installieren, ist Radar-Modul sicher verfügbar.
