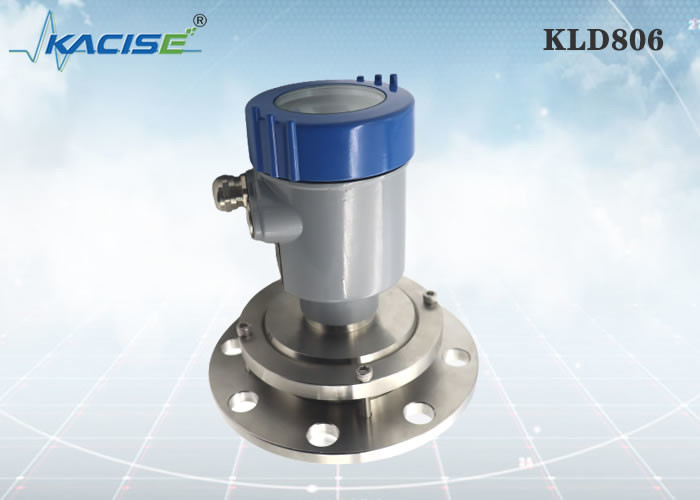

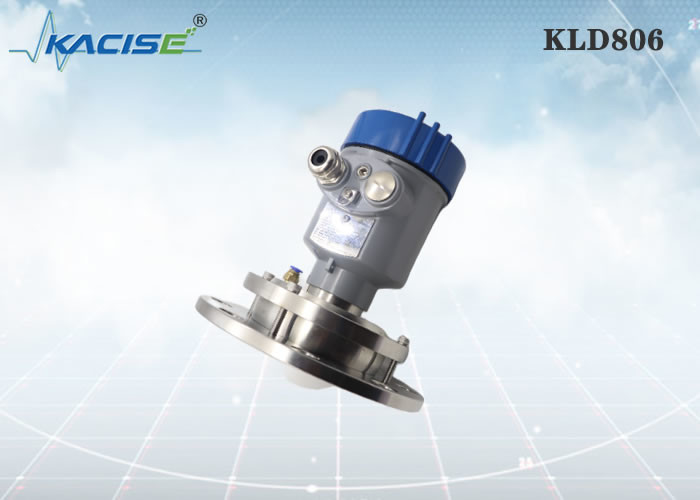

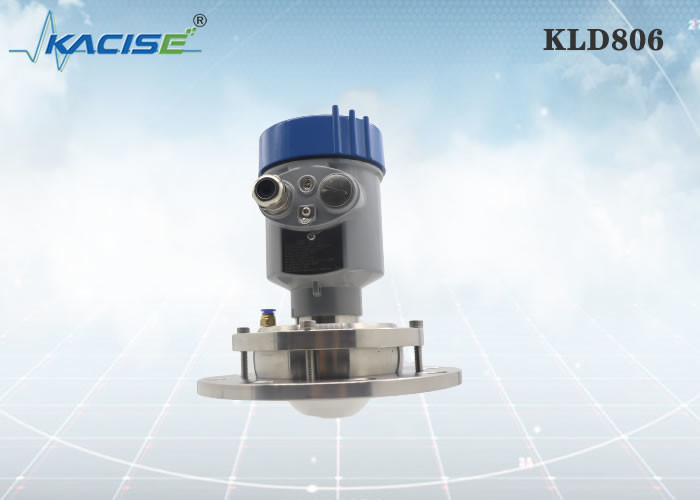

Radar-Niveauschalter KLD806 80G FM
Einleitung
stützen Produkte 76-81GHz FM des ununterbrochenen Wellenradars die 4en-adrig und Zweidrahtanwendungen. Mehrfache Modelle, die maximale Reichweite des Produktes können 100 Meter erreichen. Wegen seiner höheren Arbeitsfrequenz und kürzeren Wellenlänge ist es für feste Anwendungen besonders passend. Der Arbeitsmodus des Übertragens und des Empfangens von elektromagnetischen Wellen durch die Linse hat einzigartige Vorteile im hohen Staub und in der rauen Temperaturumwelt. Das Instrument wird durch Flansch oder Faden geregelt, um Installation bequem und einfach zu machen.
Eigenschaft
l Millimeterwellenradar, die Maßgenauigkeit kann bis zu ±2mm erreichen, und die blinde Zone des minimalen Maßes ist 0.05m.
l die kleinere Antennengröße stellt das Maß von Arbeitsbedingungen zufrieden.
l eine Vielzahl von Linsenantennen, von kleineren Einkopplungswinkeln, von stärkerer Energie, von stärkeren Echosignalen und von höherer Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
l hat es stärkeres Durchdringen und kann im Falle der Adhäsion und der Kondensation normalerweise verwendet werden.
l die dynamische Signalstrecke ist größer, und das Maß von niedrigen Dielektrizitätskonstantemedien ist stabiler.
mehrfache Maßmodi des l, Radarantwort im schnellen Maßmodus
|
KLD806
|
Medium: fest, Vorratsbehälter, Prozessbehälter,
starke Staubanwendung
Messbereich: 0.3m~10/20/30/60/100m
Prozessverbindung: Flansch ≥ DN100
Prozesstemperatur: -40~110℃
Prozessdruck: -0.1~0.3MPa
Antennengröße: 76mm Linsenantenne (Reinigung optional)
Antennenmaterial: PTFE
Genauigkeit: ±5mm
Schutzklasse: IP67
Mittelfrequenz: 80GHz
Einkopplungswinkel: 3°
Stromversorgung: Zweidraht-/DC24V
4es-adrig /DC12 ~24V
4es-adrig /AC220V
Gehäuse: Aluminium-/Plastik-/Edelstahl
Signalausgabe: Zweidraht-/4...20mA/HART-Protokoll
4e-adrig 4… 20mA/RS485 Modbus
|
Maße
Installation
Installation 1.Flange
Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.
①Bezugsebene
②Schiffmitte oder Achse von Symmetrie
Installation 2.Hoisting
Installations-Anforderungen
Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.
Unter extrem komplexen Arbeitsbedingungen kann das Instrument normalerweise arbeiten, wenn es kein Hindernis im Bereich mit einem Radius 20cm gibt, die im Installationspunkt zentriert werden.
InstallationsSchaltschema:
Die maximale maximale Installationsspulenhöhe H hängt vom Installationsspulendurchmesser D und von der Größe des Produkteinführungswinkels ab.
Zu lange Installationsverbindung beeinflußt die Radarleistung.
Maße
Umkleidendes Maß
Einheit in Millimeter:
