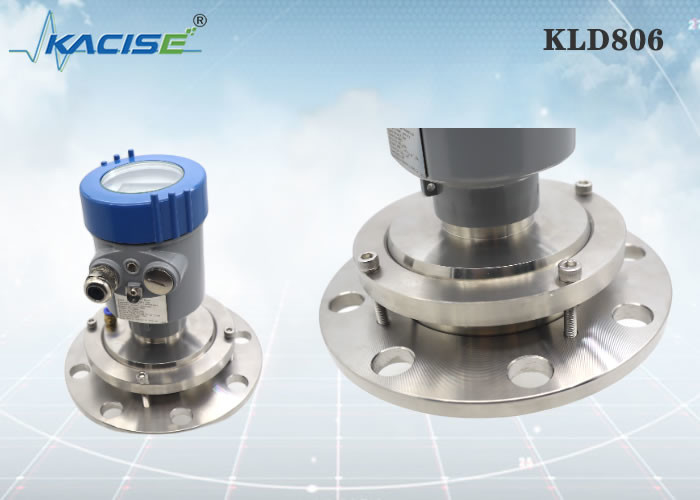

KLD806 80 GHz Radar-Niveau-Sensor mit Säuberung für starke Staubanwendungen in Mehlsilos

Der Zustand der Landwirtschaft und das Ausmaß der Betriebe auf dem heutigen Markt erfordern wirksamere Instrumente für die Getreidewirtschaft.Wenn ein früheres Überwachungssystem für den Silospiegel manuelle oder mechanische Methoden zur Bestimmung des Getreidegehalts verwendet haben könnte, sind viele der heute verwendeten Silos riesig, was diese Systeme sehr unpraktisch macht.
Heutzutage ist das Radar auf Siloebene eine beliebte Methode, um ein effizientes Messgerät auf Binebene zu entwickeln.Die Messung des Radarniveaus im Silo erfolgt mit einem Pulsgenerator und einem Füllsensor für Getreidebehälter, um den in dem Silo vorhandenen Feststoffgehalt zu ermitteln.Der Impuls wird über ein Kontaktkabel oder eine Stange übertragen und kehrt dann zurück, wenn er auf die Veränderung des Dielektrikums trifft, die durch die Verschiebung von der Luft zum Korn gekennzeichnet ist.Das System berechnet dann die Reisezeit des Puls, um die Messung des Getreidesilo-Niveaus zu bestimmen.
Eine andere Methode der drahtlosen Behälterüberwachung verwendet Ultraschallsensoren, um einen mechanischen Puls zu starten und zu empfangen, der eine ebenenbasierte Dichteänderung erkennt.Diese Systeme sind relativ klein und in der Regel sehr kostengünstigDa die Schallwellen jedoch sowohl von der Feuchtigkeit als auch von der Umgebungstemperatur beeinflusst werden,Ultraschallbehälter sind nicht ideal für feuchte Umgebungen oder solche, die anfällig für signifikante Temperaturschwankungen sind.
Eine robustere Lösung sind Laser-Silo-Sensoren, die keinen Kontakt erfordern und die Korngrößen aus großer Entfernung genau erkennen können.Diese drahtlosen Behälterüberwachungssysteme sind weniger umweltbelastet und funktionieren auch in hohen, schmale Silos dank ihres konzentrierten Messstils.

• Hochfrequenz 80 GHz, mehr Fokus
• Eine Art PTFE-Antenne, ohne Kabel, Stange oder Drop-Struktur.
• geeignet für lange/hohe/enge Anwendungen
• Nicht durch Temperaturänderungen, Staub oder Dämpfe beeinflusst
• Die dielektrische Konstante > 2 wird empfohlen
• Unterstützung von OEM-Dienstleistungen für kleine Chargen

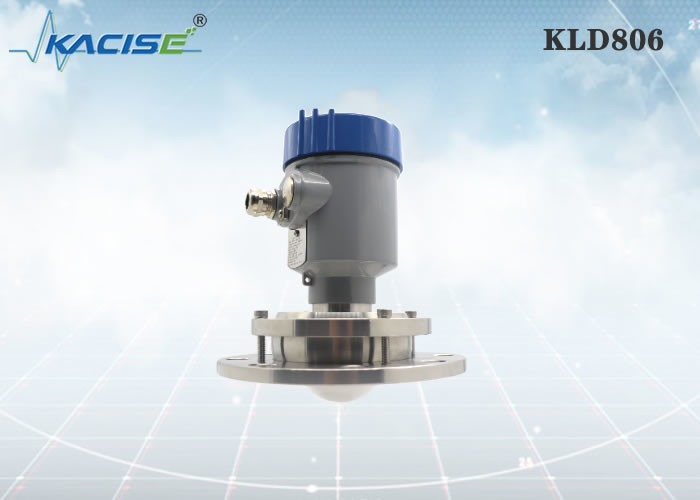

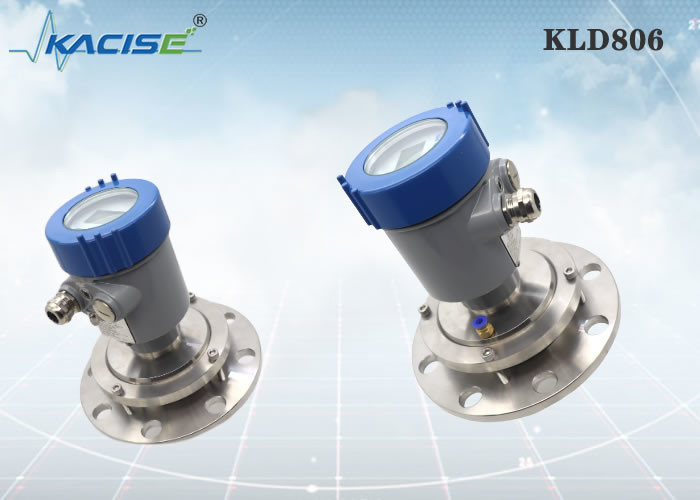

KLD806

Mittel: Feststoff, Lagerbehälter, Prozessbehälter, starker Staub Messbereich: 0,3 m bis 10/20/30/60/100 m Prozessanschluss: Flansche ≥ DN100 Prozesstemperatur: -40°C bis 110°C Prozessdruck: -0,1 ∼0,3 MPa Antennengröße: 76 mm Linsenantenne (Auslösung optional) Antennenmaterial: PTFE Genauigkeit: ±5 mm Schutzklasse: IP67 Zentralfrequenz: 80 GHz Startwinkel: 3° Stromversorgung: zwei Leitungen /DC24V mit vier Drähten /DC12~24V Vierdraht /AC220V Gehäuse: Aluminium/Kunststoff/Edelstahl Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll 4...20mA/ RS485 Modbus mit vier Leitern

Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.
1 Datenebene
2 Gefäßmitte oder Symmetrieachse

Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.

Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.
Eine zu lange Verbindung beeinträchtigt die Radarleistung.

Einheit in mm:

Xi'an Kacise Optronics Tech Co., Ltd. betrachtet sich als Lösungsanbieter und Hersteller. Wir bieten maximale Flexibilität und ein kostenoptimiertes Angebot für unsere OEM-Kunden.
Was wir bieten könnten:
Das Sortiment umfasst kundenspezifische Shell-Version/Farbe, Thread-Typ ((G-Thread/NPT-Thread), kundenspezifische Software, Drucke, Handbuch und Katalog.Das Radarmodul ist sicher verfügbar..
