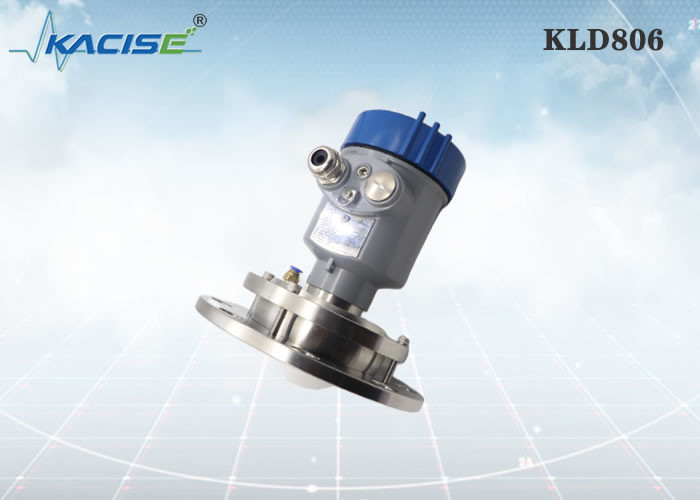

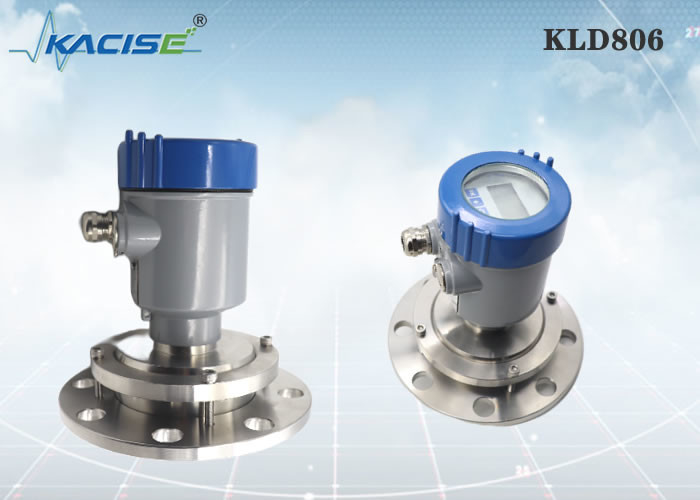

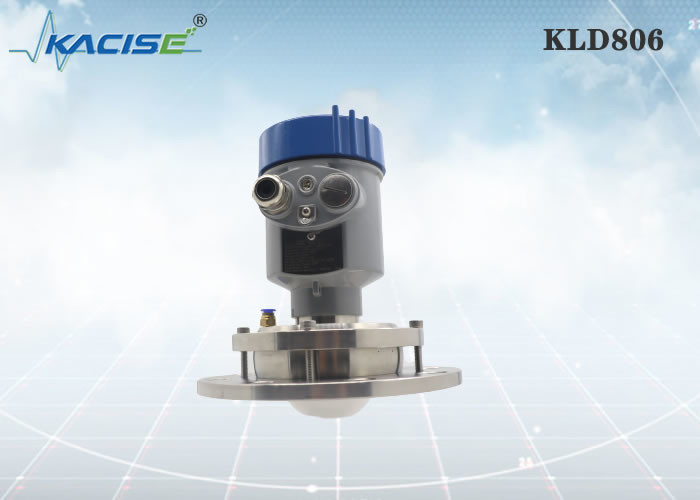

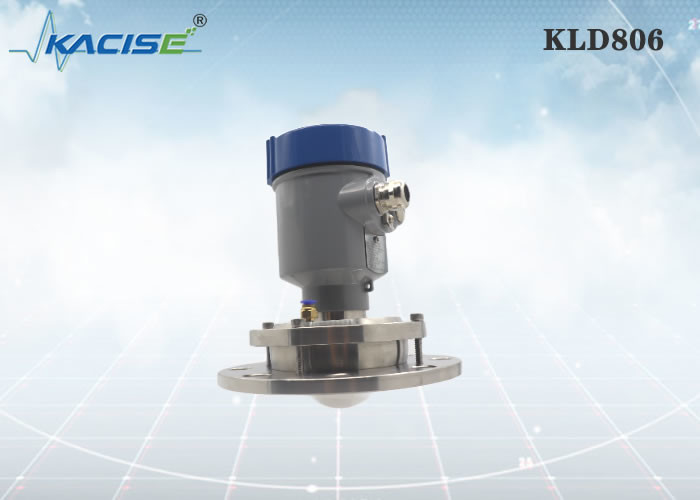

80GHz-PTFE-Antennen-Radar-Niveausensor mit RS485-Ausgang für Silo- und Prozessbehälter

76-81GHz-FM-Radarprodukte unterstützen vier- und zweidrahtige Anwendungen. Mehrere Modelle, die maximale Reichweite des Produkts kann 100 Meter erreichen und der Blinde Bereich 30 cm erreichen.Aufgrund der höheren Arbeitsfrequenz und der kürzeren Wellenlänge, ist es besonders für Feststoffanwendungen geeignet.Die Funktionsweise der Übertragung und des Empfangs elektromagnetischer Wellen durch die Linse bietet einzigartige Vorteile bei hohem Staubgehalt und hohen Temperaturen (+110 °C)Das Gerät ist mit einem Flansch oder einem Faden zu befestigen, damit die Montage bequem und einfach ist.

• Hochfrequenz 80 GHz, mehr Fokus
• Eine Art PTFE-Antenne, ohne Kabel, Stange oder Drop-Struktur.
• geeignet für lange/hohe/enge Anwendungen
• Nicht durch Temperaturänderungen, Staub oder Dämpfe beeinflusst
• Unterstützung von OEM-Dienstleistungen für kleine Chargen

KLD806

Durchschnittlich:	Feststoff, Lagerbehälter, Prozessbehälter, starker Staub
Messbereich:	0.3m~10/20/30/60/100m
Prozessverbindung:	Flansche ≥ DN100
Prozesstemperatur:	-40°C bis 110°C
Prozessdruck:	-0,1 ∼0,3 MPa
Antennengröße:	76 mm Objektivantenne (Auslösung optional)
Antennenmaterial:	PTFE
Genauigkeit:	±5 mm
Schutzklasse:	IP67
Zentralfrequenz:	80 GHz
Startwinkel:	3°
Stromversorgung:	zwei Leitungen /DC24V mit vier Drähten /DC12~24V Vierdraht /AC220V
Gehäuse:	Aluminium/Kunststoff/Edelstahl
Ausgang des Signals	Zwei Leitungen /4...20mA/HART-Protokoll 4...20mA/ RS485 Modbus mit vier Leitern

1.Flankeninstallation
Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.
1 Datenebene
2 Gefäßmitte oder Symmetrieachse

2.Höhenanlagen

Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.

Anlageverbindungsdiagramm:
Die höchste Installationsspulenhöhe H max hängt vom Installationsspulendurchmesser D und der Größe des Produktsprungwinkels ab. Eine zu lange Installationsverbindung beeinträchtigt die Radarleistung.

Abmessung der Gehäuse
Einheit in mm:

Xi'an Kacise Optronics Tech Co., Ltd. betrachtet sich als Lösungsanbieter und Hersteller. Wir bieten maximale Flexibilität und ein kostenoptimiertes Angebot für unsere OEM-Kunden.
Was wir bieten könnten:
Das Sortiment umfasst kundenspezifische Shell-Version/Farbe, Thread-Typ ((G-Thread/NPT-Thread), kundenspezifische Software, Drucke, Handbuch und Katalog.Das Radarmodul ist sicher verfügbar..
