KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein,

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein,

80 Gigahertz-Radar-Niveauschalter

PTFE-Antennen-Radar-Niveauschalter

Meter des Füllstand-IP67

Herkunftsort:

China

Markenname:

KACISE

Zertifizierung:

CE

Modellnummer:

KLD802

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Mittelfristig:
nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit
Messbereich:
0.1m~10/20/30/60/100m
Prozessverbindung:
Flansch ≥ DN80
Prozesstemperatur:
-40~110℃
Prozessdruck:
-0.1~1.6MPa
Antennengröße:
32mm Linsenantenne
Antennenmaterial:
PTFE/overall Füllen
Genauigkeit:
±1mm/±5mm
Schutzklasse:
IP67
Mittelfrequenz:
80GHz
Einkopplungswinkel:
Stromversorgung:
DC24V/DC12~24V /AC220V
Gehäuse:
Aluminium-/Plastik-/Edelstahl
Ausgang des Signals:
4… 20mA/HART protocol/RS485 Modbus
Hervorheben:

80 Gigahertz-Radar-Niveauschalter

,

PTFE-Antennen-Radar-Niveauschalter

,

Meter des Füllstand-IP67

Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Karton
Lieferzeit
5-8 Arbeitstage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
100+
Beschreibung des Produkts

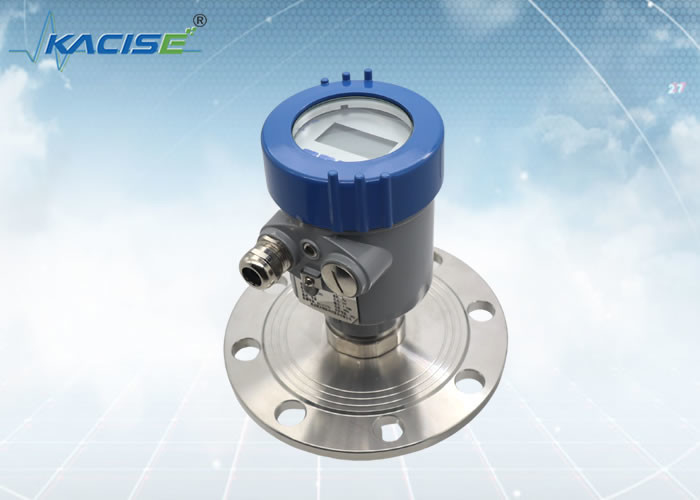

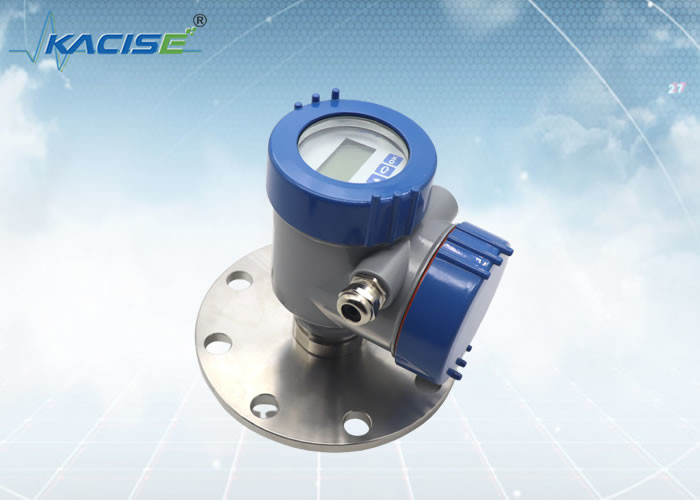

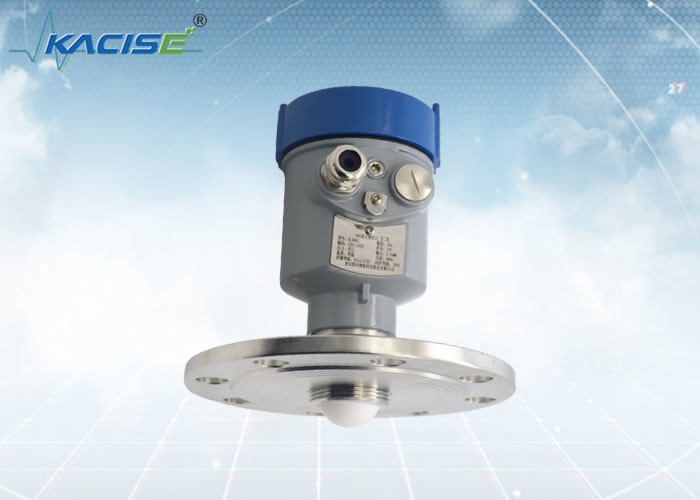

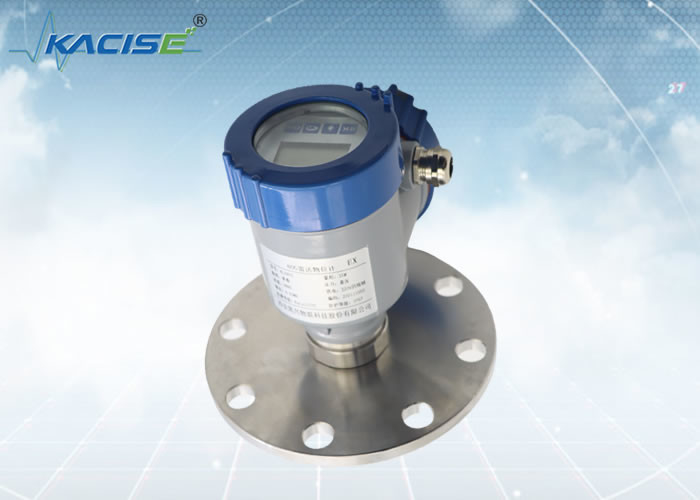

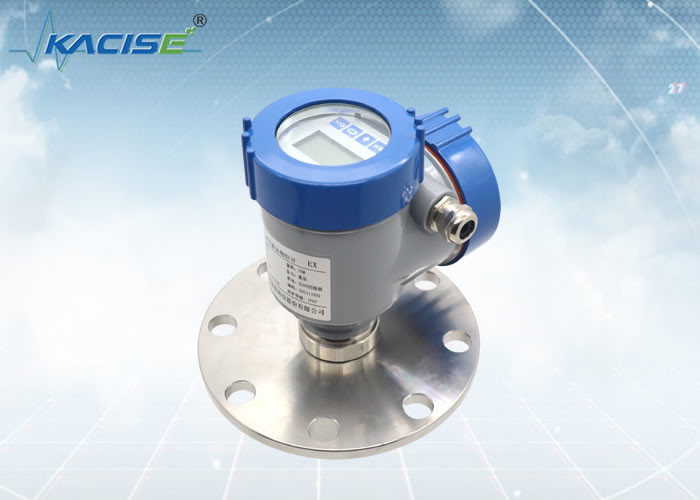

KLD802 80G FM-Radar-Niveau-Sensor

Einleitung

Ebene im Fokus
KLD802 arbeitet mit einer Übertragungsfrequenz von 80 GHz. Mit einer 80-mm-Antenne ergibt sich ein Strahlwinkel von nur 3°.endgültige Reflexionen von der ProduktoberflächeDies macht die Messung genauer und zuverlässiger.

Frühere Radarsensoren benötigten Prozessbefestigungen mit einer Mindestgröße von 11⁄2 "um eine ausreichende Signalfokussierung zu erreichen.Aus diesem Grund war es praktisch unmöglich, Radarsensoren auf sehr kleinen Behältern mit ihren typischerweise kleinen Steckdosen zu verwenden. Die KLD802 arbeitet mit einer Übertragungsfrequenz von 80 GHz. Dies entspricht einem Faktor 3 im Vergleich zu den bisher verwendeten Technologien.Die Antennenanlage und die Prozessanlage können entsprechend kleinere Abmessungen haben.

Merkmal

  • Berührungslose Messung mit FMCW-Arbeitsprinzip;
  • Der Strahlwinkel ist gering und es ist leichter für das Gerät, Störungen durch ein mögliches Hindernis zu vermeiden.
  • Die Antennengröße des Radars ist klein und leicht zu installieren. Die obere tote Zone ist kleiner und eignet sich besser für die Überwachung von Flusswasser.


KLD802

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 0





Medium: nicht ätzende Flüssigkeit, leicht ätzende Flüssigkeit
Messbereich: 0,1 m bis 10/20/30/60/100 m
Prozessanschluss: Flansche ≥ DN80
Prozesstemperatur: -40°C bis 110°C
Prozessdruck: -0,1­1,6 MPa
Antennengröße: 32 mm Linsenantenne
Antennenmaterial: PTFE
Genauigkeit: ±1 mm (Bereich unter 35 m)
±5 mm (Bereich zwischen 35 m und 100 m)
Schutzklasse: IP67
Zentralfrequenz: 80 GHz
Startwinkel: 3°
Stromversorgung: zwei Leitungen /DC24V
mit vier Drähten /DC12~24V
Vierdraht /AC220V
Gehäuse: Aluminium/Edelstahl
Ausgang des Signals: zwei Leitungen /4...20mA/HART-Protokoll
für die Berechnung der Leistung von 4...20mA/RS485 Modbus



Einrichtung

1.Flankeninstallation
Bei der Verwendung von Flanschinstallationen sollte der Mindestabstand zwischen dem Messgerät und der Tankwand 200 mm betragen.
Datenebene
Mittelpunkt des Behälters oder Symmetrieachse
  KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 1KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 2

2.Höhenanlagen
    KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 3KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 4


Anforderungen an die Installation



Bei der Installation des Geräts sollten Sie es nicht über dem Material-Eingang installieren und versuchen, verschiedene Gegenstände zu vermeiden, die das Signal beeinträchtigen, z. B. Rührpaddeln usw.

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 5KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 6
           KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 7



Unter äußerst komplexen Arbeitsbedingungen kann das Gerät normal arbeiten, wenn sich im Bereich mit einem Radius von 20 cm in der Mitte des Montagepunktes kein Hindernis befindet.



KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 8

Anlageverbindungsdiagramm:

Die Höchsthöhe der Montage-Spule H max hängt vom Durchmesser der Montage-Spule D und der Größe des Winkels des Produkts ab.

Eine zu lange Verbindung beeinträchtigt die Radarleistung.

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 9





Abmessungen

Abmessung der Gehäuse
Einheit in mm:

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 10



Produktion:

KLD802 PTFE Antenne Radar Level Sensor für Flüssigkeiten Zentrum Frequenz 80 GHz, die Antennengröße des Radars ist klein, 11



Xi'an Kacise Optronics Tech Co., Ltd. betrachtet sich als Lösungsanbieter und Hersteller. Wir bieten maximale Flexibilität und ein kostengünstiges Angebot für unsere OEM-Kunden.
Was wir bieten könnten:
Das Sortiment umfasst kundenspezifische Shell-Version/Farbe, Thread-Typ ((G-Thread/NPT-Thread), kundenspezifische Software, Drucke, Handbuch und Katalog.Das Radarmodul ist sicher verfügbar..
