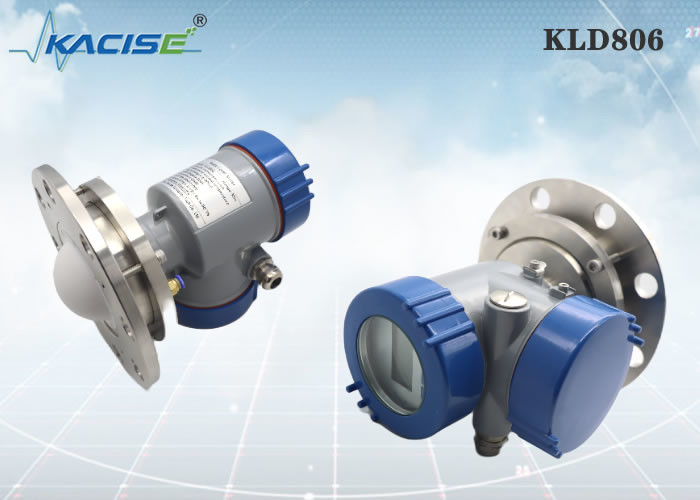

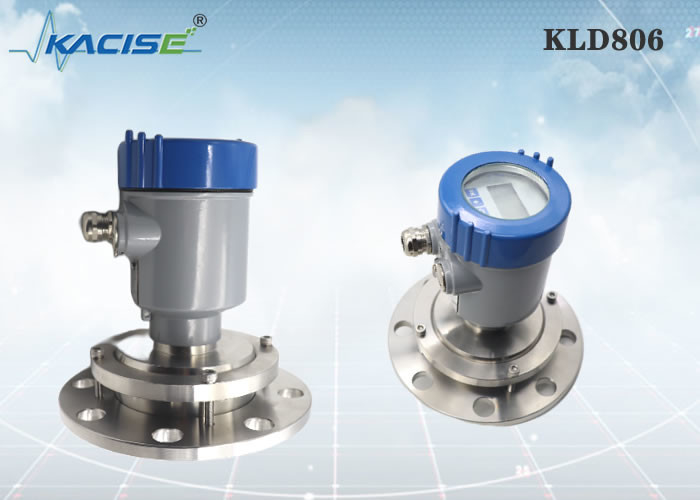

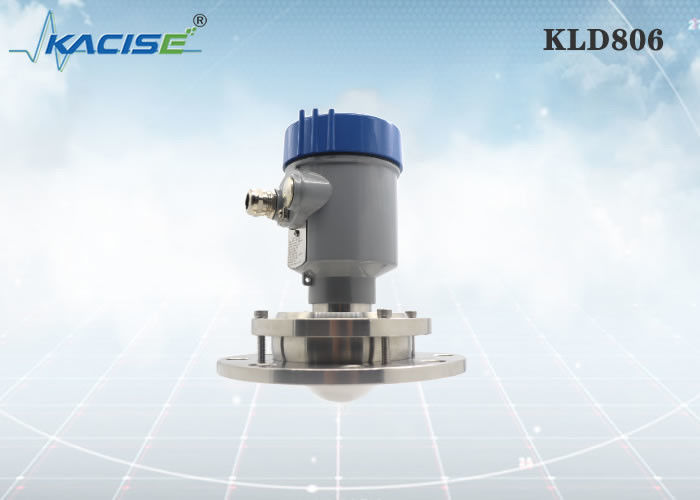

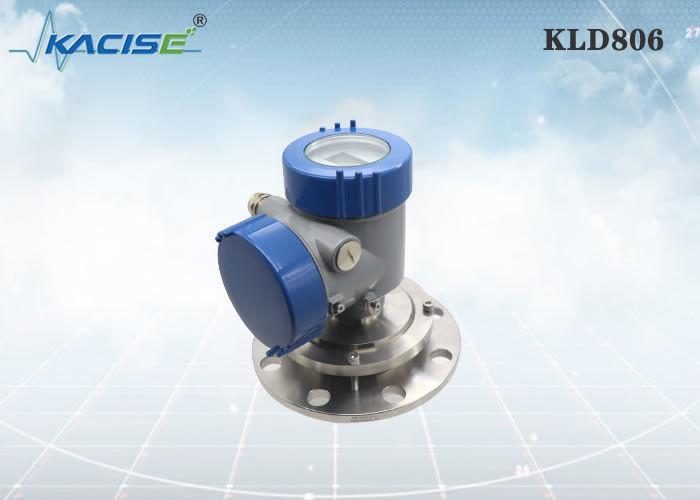

Radar-Niveauschalter KLD806 80G FM
Einleitung
Waagerecht ausgerichtetes Maß des Siloradars benutzt einen Impulsgenerator und einen Kornbehälterfülle-Sensor, um das Niveau von den Körpern zu bestimmen, die im Silo vorhanden sind. Der Impuls wird hinunter ein Kontaktkabel oder -stange übertragen, dann zurückgeht, wenn er die Änderung im Nichtleiter antrifft, der durch die Verschiebung von der Luft am Korn markiert wird.
Eigenschaft
Messen Sie das Niveau von festen Partikeln, von chemischem flüssigem Behälter, von Öltank und von Prozessbehältern.
Meter des Niveaus 1.Radar ist das Arbeiten basiert auf elektromagnetischer Welle. So könnte es maximale 120m Maßstrecke haben.
2.Compared mit anderer Art Niveaumeter, waagerecht ausgerichtetes Meter des Radars 80G konnte verschiedene Arten des Öls, der chemischen Flüssigkeiten, des festen Pulvers und vieler anderen Medien messen.
3. konnte waagerecht ausgerichtetes Meter des Radars 80G in der rauen Arbeitsbedingung arbeiten. Es wird nicht durch Temperatur, Druck und Feuchtigkeit beeinflußt. Mit PTFE-Horn könnte es in ätzender Zustand, wie saurer Flüssigkeit sogar arbeiten.
4.Customer konnte verschiedene Verbindungsmethoden, wie Flansch auch wählen, Faden, Klammer.
|
KLD806
|
Medium: fest, Vorratsbehälter, Prozessbehälter,
starke Staubanwendung
Messbereich: 0.3m~10/20/30/60/100m
Prozessverbindung: Flansch ≥ DN100
Prozesstemperatur: -40~110℃
Prozessdruck: -0.1~0.3MPa
Antennengröße: 76mm Linsenantenne (Reinigung optional)
Antennenmaterial: PTFE
Genauigkeit: ±5mm
Schutzklasse: IP67
Mittelfrequenz: 80GHz
Einkopplungswinkel: 3°
Stromversorgung: Zweidraht-/DC24V
4es-adrig /DC12 ~24V
4es-adrig /AC220V
Gehäuse: Aluminium-/Plastik-/Edelstahl
Signalausgabe: Zweidraht-/4...20mA/HART-Protokoll
4e-adrig 4… 20mA/RS485 Modbus
|
Maße
Installation
Installation 1.Flange
Wenn er Flanschinstallation verwendet, sollte der Mindestabstand zwischen dem Instrument und der Behälterwand 200mm sein.
①Bezugsebene
②Schiffmitte oder Achse von Symmetrie
Installation 2.Hoisting
Installations-Anforderungen
Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.
Unter extrem komplexen Arbeitsbedingungen kann das Instrument normalerweise arbeiten, wenn es kein Hindernis im Bereich mit einem Radius 20cm gibt, die im Installationspunkt zentriert werden.
InstallationsSchaltschema:
Die maximale maximale Installationsspulenhöhe H hängt vom Installationsspulendurchmesser D und von der Größe des Produkteinführungswinkels ab.
Zu lange Installationsverbindung beeinflußt die Radarleistung.
Maße
Umkleidendes Maß
Einheit in Millimeter:
Produktion:
Optronik-Technologie Co., Ltd. Xi'ans Kacise hält sich einen fü Lösungsanbieter und -hersteller. Wir bieten maximale Flexibilität und ein Kosten-optimiertes Angebot für unsere Soem-Kunden an.
Was wir zur Verfügung stellen könnten:
Die Strecke umfasst kundengebundene Oberteilversion/Farbe, Fadenart (G-Thread/NPT Faden), kundengebundene Software, Drucke, Handbuch und Katalog. Wenn Sie interessiert sind, an, an Ihrer Seite zu installieren, ist Radar-Modul sicher verfügbar.
