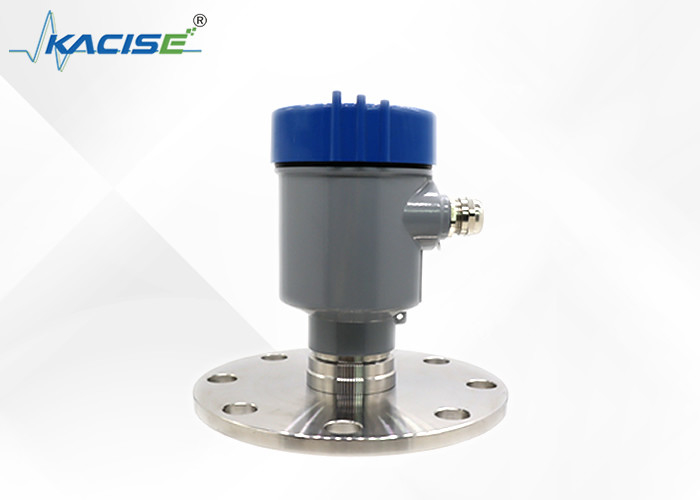

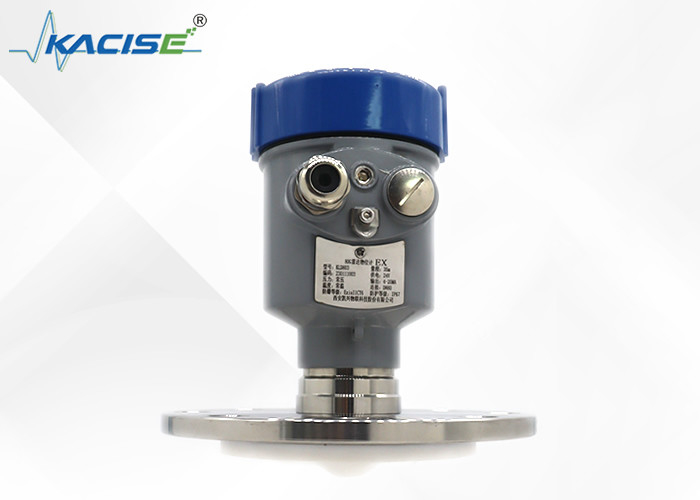

Linsen-Antennen-Radar-waagerecht ausgerichtetes Messgerät KLD803 PTFE 34mm für starken ätzenden flüssigen Dampf-Schaum

Linsenantenne Radar-waagerecht ausgerichtetes Messgerät 80G PTFE 34mm für starke ätzende Flüssigkeit, Dampf, Schaum

Prinzip

KLD800 waagerecht ausgerichtetes Messgerät des Radars der Reihe 80G nimmt frequenzmodulierte Technologie der ununterbrochenen Welle (FMCW) an. Die Antenne strahlt ein Hochfrequenz-FM-Radarsignal aus, und die Frequenz des Radarsignals erhöht sich linear. Das übertragene Radarsignal wird durch die gleiche Antenne empfangen, nachdem man durch das gemessene Medium reflektiert worden ist. Gleichzeitig ist der Frequenzunterschied zwischen der übertragenen Signalfrequenz und der empfangenen Signalfrequenz zum gemessenen Abstand proportional. Das gesammelte Frequenzunterschiedsignal wird schneller Fourier-Transformation (FFT) das Spektrum des reflektierten Echos zu erhalten unterworfen, und dem Abstand zum gemessen zu werden Ziel wird basiert auf diesem berechnet.

Eigenschaft

⚫ Millimeterwellenradar, die Maßgenauigkeit kann bis zu ±2mm erreichen, und die blinde Zone des minimalen Maßes ist 0.05m.
⚫ die kleinere Antennengröße stellt das Maß von Arbeitsbedingungen zufrieden.

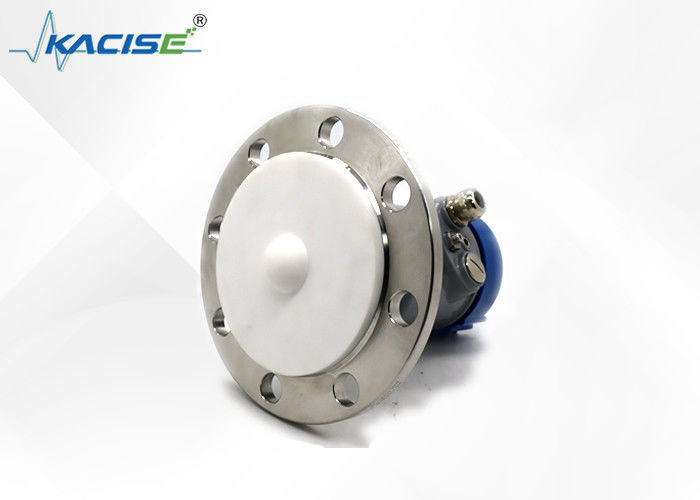

⚫ eine Vielzahl von Linsenantennen, von kleineren Einkopplungswinkeln, von stärkerer Energie, von stärkeren Echosignalen und von höherer Zuverlässigkeit als andere Radarprodukte unter den gleichen industriellen und Bergbaubedingungen.
⚫ hat es stärkeres Durchdringen und kann im Falle der Adhäsion und der Kondensation normalerweise verwendet werden.
⚫ die dynamische Signalstrecke ist größer, und das Maß von niedrigen Dielektrizitätskonstantemedien ist stabiler.
⚫ mehrfache Maßmodi, Radarantwort im schnellen Maßmodus


Produkt-Maß

InstallationsSchaltschema:

Funktions-Prinzip

Der Radarantenne transmites schmale Mikrowellenimpuls, der zurück reflektiert wird, wenn man die Oberfläche des Mediums erreicht, das wieder geprüft wird und dann durch das Antennensystem empfangen ist. Die Signale werden dem elektrischen Stromkreis übermittelt und umgewandelt dann in waagerecht ausgerichtete Signale. Da die Übertragungsgeschwindigkeit der Mikrowelle so schnell ist, prüfte die Zeit, die für das Mikrowellengetriebe an die Oberfläche des Mediums gewöhnt war und reflektierte dann sich ist zurück fast 0.



Technische Spezifikation und Modell Selections

Installations-Anforderungen

Wenn Sie das Instrument installieren, vermeiden Sie, es über dem materiellen Einlass zu installieren, und versuchen Sie, verschiedene Gegenstände zu vermeiden, die das Signal, wie rührende Paddel, etc. beeinflussen.



Verbindung
