Herkunftsort: | China |
Markenname: | KACISE |
Zertifizierung: | CE,ISO9001 |
Modellnummer: | KLD804 |
Min Bestellmenge: | 1pcs |
---|---|
Preis: | 230-830 |
Verpackung Informationen: | Kartonkasten |
Lieferzeit: | 5 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Versorgungsmaterial-Fähigkeit: | 10000PCS/month |
Medium: | fest, Vorratsbehälter, Prozessbehälter, starke Staubanwendung | Messbereich: | 0.3m~10/20/30/60/100m |
---|---|---|---|
Prozessverbindung: | Flansch ≥ DN100 | Prozesstemperatur: | -40~110℃ |
Prozessdruck: | -0.1~0.3MPa | Antennengröße: | 76mm Linsenantenne (Reinigung optional) |
Antennenmaterial: | PTFE | Genauigkeit: | ±5mm |
Schutz-Klasse: | IP67 | Mittelfrequenz: | 80GHz |
Einkopplungswinkel: | 3° | Stromversorgung: | Zweidraht-/DC24V 4es-adrig /DC12 ~24V 4es-adrig /AC220V |
Gehäuse: | Aluminium-/Plastik-/Edelstahl | Signalausgabe: | Zweidraht-/4...20mA/HART-Protokoll 4e-adrig 4… 20mA/RS485 Modbus |
Markieren: | 76mm Linsen-Antennen-Radar-waagerecht ausgerichtetes Messgerät,Behälter-Messgerät des Radar-80G,Festes starkes Staub-Radar-waagerecht ausgerichtetes Messgerät |

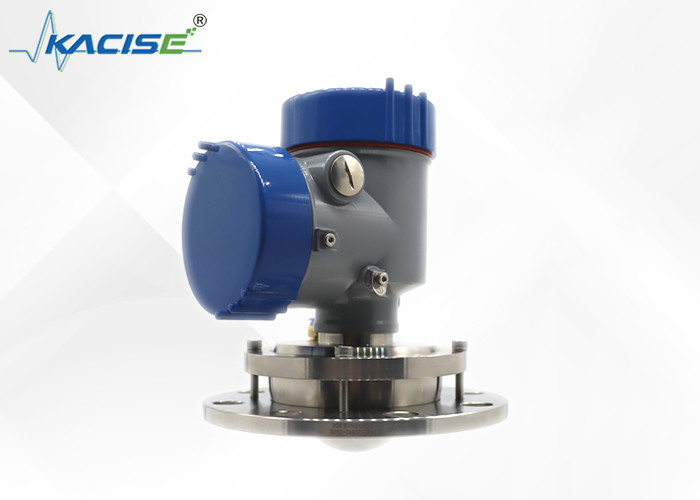

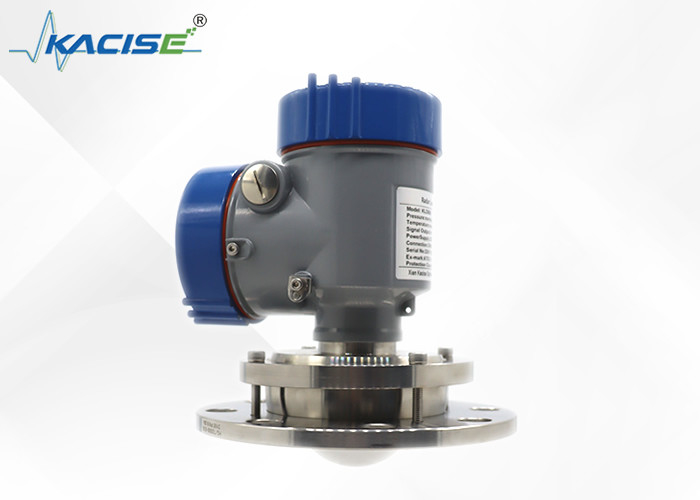

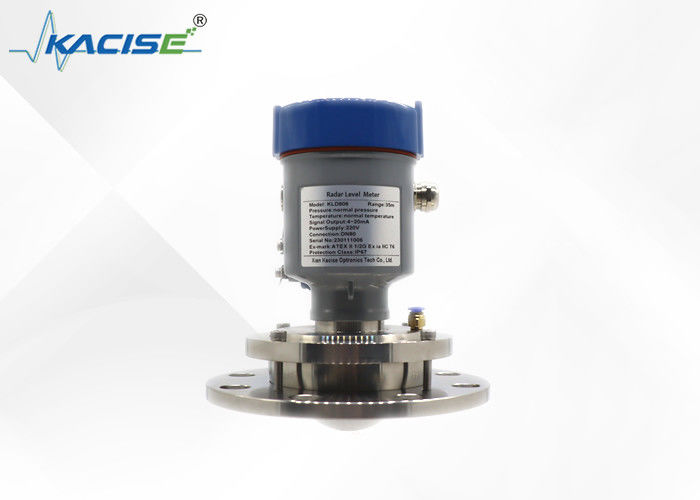

Radar-Niveau KLD806 80G messen feste starke Linsenantenne der Staubanwendung 76mm ab
Messendes Prinzip
Die Laufzeit des waagerecht ausgerichteten Messgeräts des Radars der Reihe LKD800 kann in ein waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Eine spezielle Fristverlängerungsmethode kann stabiles und genaues Maß in einer sehr kurzen Zeit sicherstellen. Sie wird durch ein Antennensystem übertragen und empfangen, indem man extrem kurze Mikrowellenimpulse mit sehr niedriger Energie überträgt. Waagerecht ausgerichtetes Messgerät des Radars der Reihe LKD800 kann das Echo des materiellen Niveaus genau analysieren, selbst wenn die Arbeitsbedingungen erschwert werden und es falsche Echos gibt.
kommen Sie herein
Die Antenne empfängt den reflektierten Mikrowellenimpuls und mittelt ihn der elektronischen Schaltung und die Mikroprozessorprozesse das Signal, das Echo zu identifizieren über, das durch den Mikroimpuls auf der Oberfläche des Materials erzeugt wird. Die korrekte Echosignalidentifizierung wird durch intelligente Software abgeschlossen, und die Genauigkeit kann Millimeterniveau erreichen. Der Abstand D von der Materialoberfläche ist zur Zeitreise T des Impulses proportional:
D=C×T/2
wo C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Behälters bekannt, ist das Niveau L:
L=E-D
Ertrag
Es wird eingestellt, indem man die leere Behälterhöhe E (= nullpunkt), die volle Behälterhöhe F (= komplett) und einige Anwendungsparameter eingibt, und die Anwendungsparameter passen automatisch das Instrument der Maßumwelt an. Entsprechend Ertrag 4-20mA.
Anwendungsmedium:
Waagerecht ausgerichtetes Messgerät des Radars der Reihe LKD800 ist für berührungsfreies ununterbrochenes Maß des Flüssigkeitsspiegels, des Schlamms und des granulierten Materials passend. Es ist für Gelegenheiten mit großen Temperatur- und Druckänderungen und das Vorhandensein des Edelgases und der Verflüchtigung passend.
Es nimmt das Messverfahren des Mikrowellenimpulses an und kann in der industriellen Frequenzbandstrecke normalerweise arbeiten. Die Strahlenenergie ist niedrig und sie kann in verschiedenes Metall und Nichtmetallbehälter oder -rohre, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.
Eigenschaft
⚫ Millimeterwellenradar, die Maßgenauigkeit kann bis zu ±2mm erreichen, und
blinde Zone des minimalen Maßes ist 0.05m.
⚫ die kleinere Antennengröße stellt das Maß von Arbeitsbedingungen zufrieden.
⚫ eine Vielzahl von Linsenantennen, kleinere Einkopplungswinkel, stärkere Energie, stärker
Echosignale und höhere Zuverlässigkeit als andere Radarprodukte unter dem gleichen industriellen
und Bergbauzustände.
⚫ hat es stärkeres Durchdringen und kann im Falle der Adhäsion normalerweise verwendet werden und
Kondensation.
⚫ die dynamische Signalstrecke ist größer und das Maß der niedrigen Dielektrizitätskonstante
Medien sind stabiler.
⚫ mehrfache Maßmodi, Radarantwort im schnellen Maßmodus
Technische Spezifikation und Modell Selections
Modell | KLD806 |
Medium | fest, Vorratsbehälter, Prozessbehälter, starke Staubanwendung |
Messbereich | 0.3m~10/20/30/60/100m |
Prozessverbindung | Flansch ≥ DN100 |
Prozesstemperatur |
-40~110℃ |
Prozessdruck | -0.1~0.3MPa |
Antennengröße | 76mm Linsenantenne |
Antennenmaterial | PTFE |
Genauigkeit | ±5mm |
Schutzklasse | IP67 |
Mittelfrequenz | 80GHz |
Einkopplungswinkel | 3° |
Stromversorgung | Zweidraht-/DC24V/4es-adrig /DC12 ~24V /4es-adrig /AC220V |
Gehäuse |
Aluminium-/Plastik-/Edelstahl |
Signalausgabe | Zweidraht-/4...20mA/HART-Protokoll 4-adrig/4… 20mA/RS485 Modbus |
