| Herkunftsort: | Shaanxi, China |
| Markenname: | GX |
| Modellnummer: | GXPS140 |
| Preis: | $350.00 - $800.00/pieces |
|---|---|
| Verpackung Informationen: | 1pc/box, viele Kästen kartonieren oder fertigten verfügbares besonders an. |
| Versorgungsmaterial-Fähigkeit: | 1000-teilig/Stücke pro Viertel |
| Hafen: | Shanghai oder anderes |
|---|

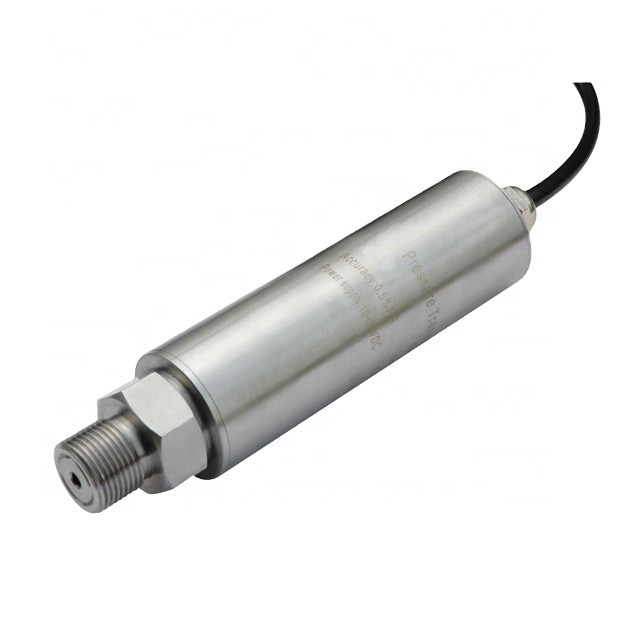

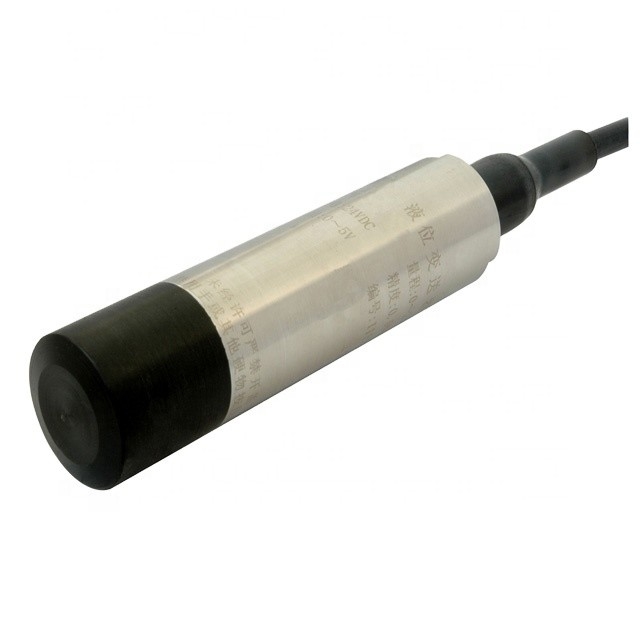

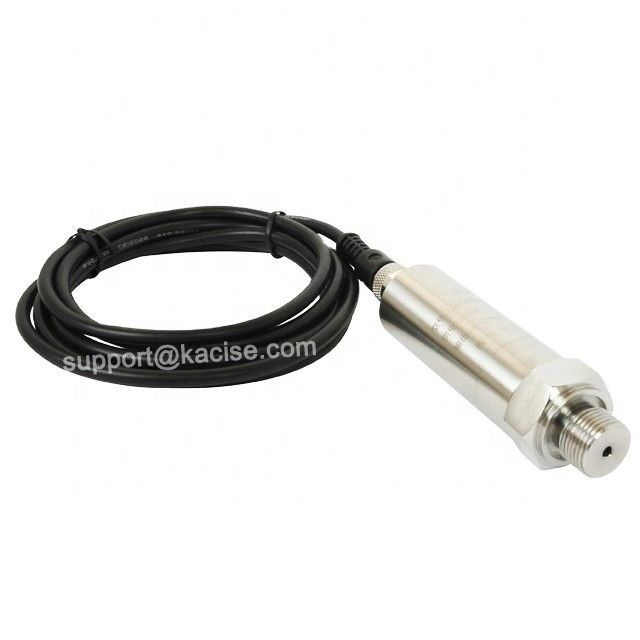

Selbstentwickeltes Mikropiezoresistive-Druckwandler für MEMS
1. Parameter
Spezifikationen | GXPS140 | |||||
Messmedium | Nicht korrosive Flüssigkeiten mit Silizium, Edelstahl, Glas, Isolationsklebstoff oder Gasen | |||||
Bereiche | 0~1kpa......60mpa | |||||
Genauigkeit | ±0,1% FS | ±0,2% FS, | ± 0,5% FS (typisch) | |||
Drucküberlastung | ≥ 150% FS | |||||
Eingangs- / Ausgangsimpedanz | 1kΩ~6kΩ | |||||
Stabilität | 00,2% FS/Jahr (typisch) | |||||
Vollskalausgabe | 80mvdc±10mvdc | |||||
Nullpunkt-Ausgabe | ≤ ± 2mvdc | |||||
Stromversorgung | 1.5 madc,5 madc oder 9VDC | |||||
E-Verbindung | Schleusenstruktur und andere | |||||
Temperaturkoeffizient | ± 0,03% FS/°C (typisch) | |||||
Kompensationstemperaturbereich | 0~60°C | -25 bis 50 °C | 25 bis 125°C | 25 ~ 175 °C | ||
Betriebstemperaturbereich | -40°C bis 200°C | |||||
Prozessverbindung | Gasdüsen und andere | |||||
Gehäusematerial | 1Cr18Ni9Ti | |||||
2. Merkmal
Selbstentwickeltes Mikropiezoresistives Siliziumchip unter MEMS-Druck
Mikrostruktur, kleines Volumen, geringes Gewicht
Ausgezeichnete langfristige Stabilität
Breiter Messbereich
Starkes Ausgangssignal und Störungshemmung
Ausgezeichnete statische und dynamische Leistung
3. Umriss
Luftdynamikforschung
Experiment mit dem Motor
Windkanalversuch
Flüssigkeitsmechanik
Der WYG4-Mikrodruckwandler verwendet Mikrobearbeitungstechnologie zur Integration piezoresisempfindlicher Elemente und verwendet ein empfindliches Mikropaket.Länge nicht größer als 25 mmDie Größe und die Abmessungen können auf die besonderen Bedürfnisse der Kunden zugeschnitten werden.Anwendungsfelder: Luftdynamikforschung, Flugzeug- und Motorenversuch, Windkanalversuch, Fluidmechanik und Hydraulikversuch, Hydroturbine- und Unterwassermunitionsversuch, biomedizinische Anwendung,Chemische und nukleare Explosionsschlagwelle usw..
4Verbindung.
Verbindung | Farbe des Drahtes |
Leistung + | Rot |
Leistung1 | Gelb |
Leistung2 | Weiß |
Signal + | Blau |
Signal | Grün |
5. Größe
6Führer
GSPS140 | Mikrodruckwandler | ||||||
| Reichweite | [X~X] KPa/Mpa | |||||
| Index | Druckart | |||||
G | Abmessung | ||||||
Eine | Absolute | ||||||
| Index | Genauigkeit | |||||
Eine | ±0,1% FS | ||||||
B | ±0,2% FS | ||||||
C | ±0,5% FS | ||||||
| Index | Kompensationstemperaturbereich | |||||
T1 | (0°C bis 70°C) Normtemperatur. | ||||||
T2 | (25°C bis 150°C) Mittel | ||||||
T3 | (25°C bis 175°C) Hoch | ||||||
| Index | Prozessverbindung | |||||
P6 | Gasdüse | ||||||
PZ | Individualisiert | ||||||
| Index | E-Verbindung | |||||
C4 | Schleusenstruktur | ||||||
CZ | Individualisiert | ||||||
GXPS140 | [0~2]MPa | G | B | T1 | PZ | C4 | Typisch |
