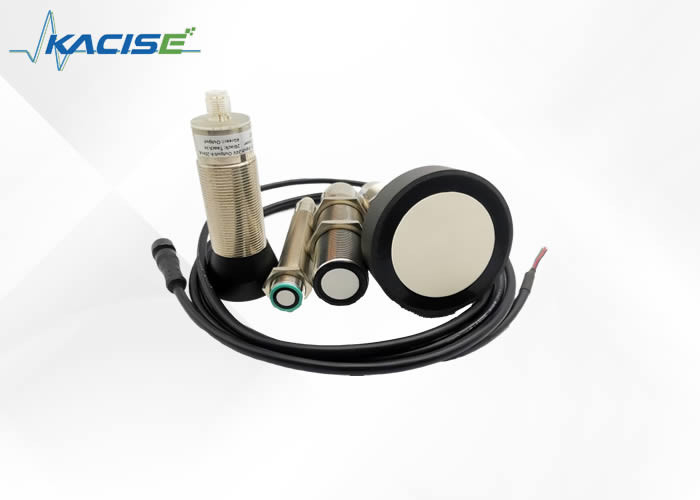

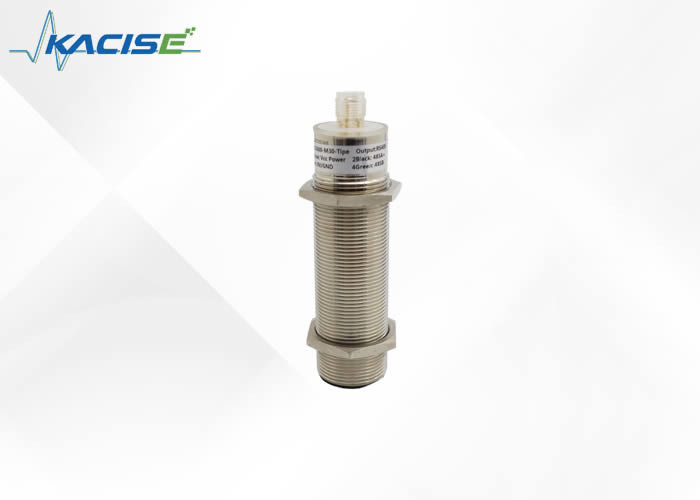

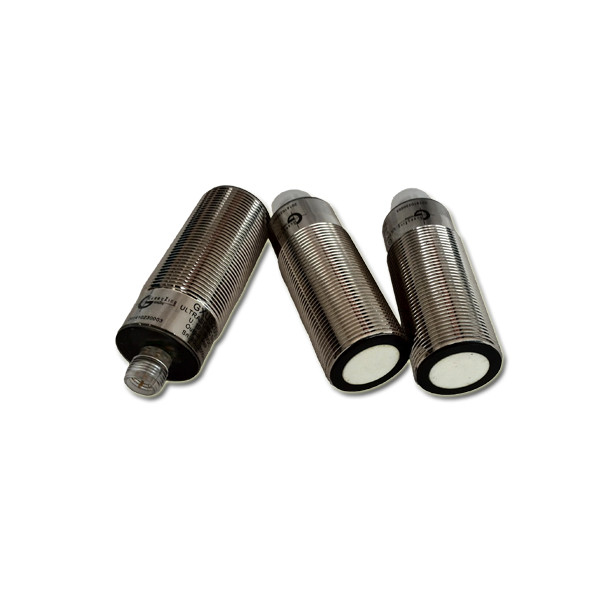

2024 neuer Ultraschallwasserstandssensor mit Messweite 100 mm-5000 mm
Eigenschaften
- Kompatibel mit den vielen Arten dieses ähnlichen Produkts.
- Hohe Empfindlichkeit
- Die Messwerte können bis zu alle 33 mS ((30 Hz) innerhalb von 3 Metern oder bis zu alle 80 mS ((12,5 Hz) innerhalb von 10 Metern auftreten.
- Freilaufbetrieb kann kontinuierlich Messen und Ausgabe Ranger Informationen
- 9V-28V-Versorgung mit sehr geringer Durchschnittsstromzufuhr
- Mehrfach-Ausgabeart wie analog (40-20mA, 0/1-5V, 0/1-10V), RS485, Can-Bus.
- Sensor arbeitet bei 40 KHz, 112 KHz, 175 KHz, 300 KHz, 1 MHz
Kurze Einführung des neu entwickelten Ultraschallsensors 2018
Dieser Sensor bietet eine sehr kurze bis lange Reichweite und eine Reichweite in einem kompakten, robusten PVC- oder Edelstahlgehäuse, das auf IP67-Wasserdurchdringung ausgelegt ist.0V-28V-Betrieb erkennt Objekte von 0.1m bis 10m und liefert Sonarbereichsinformationen von 0,25m bis 10m mit einer Auflösung von 0,001m oder 0,01m. Die enthaltenen Schnittstellenausgabeformate sind Pulsbreiten,Analogspannungsausgang 0/4-20mA Stromausgang, NPN/PNP-Ausgabe und RS485, RS232 Ausgabe modbus-RTU und modbus-ASCII unterstützt.
Parameter
| Allgemeine Angaben |
| Abstand zur Messung 100.4000 mm |
| Einstellbereich 100,4000 mm |
| Nicht verwendbare Fläche 0,200 mm |
| Standardzielplatte 100 mm × 100 mm |
| Umwandlerfrequenz ca. 112 kHz |
| Antwortverzögerung ca. 195 ms |
| Indikatoren/Betriebsmittel |
| LED blau Einschalten |
Gelb LED Anzeige des Schaltzustands
Blinken: Programmfunktion Objekt erkannt |
LED rot dauerhaft rot: Fehlerrot,
Blinken: Programmfunktion, Objekt nicht erkannt |
| Elektrische Spezifikationen |
| Betriebsspannung UB10.30VDC, Ripple 10%ss |
| Energieverbrauch P0≤ 900 mW |
| Ausgabe |
| Analog-Ausgang 0,10V |
| Auflösungswertbereich [mm]/4000, jedoch ≥ 0,35 mm |
| Abweichung der charakteristischen Kurve ≤ 0,2% des Vollwertes |
| Wiederholungsgenauigkeit ≤ 0,1% des vollen Maßstabwerts |
| Belastungsimpedenz 0,500 Ohm |
| Einfluss der Temperatur ≤ 2% von dem vollständigen Maßstab |
| Umweltbedingungen |
| Umgebungstemperatur -25,70°C |
| Aufbewahrungstemperatur -40,85°C |
| Mechanische Spezifikation |
| Schutzgrad IP67 |
| Verbindungsanschluss M12x1,4-PIN |
| mit einer Breite von nicht mehr als 50 mm |
Transducer Epoxidharz/höhlene Glaskugelmischung;
Polyurethanschaum |
| Gewicht 60 g |
Außensynchronisierung
Der Sensor kann synchronisiert werden, indem eine Quadratwellenspannung nach außen angewendet wird.Der Impuls muss eine Dauer von mehr als 100 μs haben.Der Messzyklus beginnt mit dem Fallrand eines Synchronisationsimpulses. Ein niedriges Niveau > 1 s oder ein offener Synchronisierungseingang führt zum normalen Betrieb des Sensors.Ein hoher Grad an der Synchronisierungseingabe deaktiviert den SensorEs gibt zwei Betriebsarten:
1- Mehrere Sensoren können mit demselben Synchronisationssignal gesteuert werden.
2Die Synchronisationspulse werden zyklisch an einzelne Sensoren gesendet.
Interne Synchronisierung
Die Synchronisationsverbindungen von bis zu 5 Sensoren, die eine interne Synchronisation durchführen können, sind miteinander verbunden.
Die Antwortverzögerung steigt je nach Anzahl der zu synchronisierenden Sensoren.Die Sensoren müssen in einer nicht synchronisierten Weise betrieben werden, um die Evaluierungsgrenzen zu lehren.
Anmerkung:
Wird die Synchronisierungsoption nicht verwendet, muss der Synchronisierungseingang an die Erde (0V) angeschlossen werden oder der Sensor über einen V1-Kabelanschluss (4-Pin) betrieben werden.
Anpassung der Bewertungsgrenzen
Der Ultraschallsensor verfügt über einen analogen Ausgang mit zwei lehrbaren Auswertungsgrenzen, die durch Anbringen der Versorgungsspannung - UBoder + UBDie Versorgungsspannung muss mindestens 1 Sekunde lang auf den TEACH-IN-Eingang angewendet werden. LEDs geben an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat.Die untere Bewertungsgrenze A1 wird mit - U unterrichtet.B, A2 mit + UB.
Es können zwei verschiedene Ausgabefunktionen eingestellt werden:
1Analogwert steigt mit zunehmendem Abstand zum Objekt (steigende Rampe)
2. Analogwert fällt mit zunehmendem Abstand zum Objekt (fallende Rampe)
Die Evaluierungsgrenzwerte dürfen nur innerhalb der ersten 5 Minuten nach der
Um die Bewertungsgrenzen später zu ändern,
Der Benutzer kann die gewünschten Werte erst nach einem neuen Einschalten angeben.
TEACH-IN-Auffahrrampen (A2 > A1)
- Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A1 mit - UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A2 mit + UB
Einheit für die Prüfung der Qualität der Fahrzeuge
- Positionsobjekt bei unterer Evaluierungsgrenze
- TEACH-IN Untergrenze A2 mit + UB
- Positionsobjekt an der oberen Evaluierungsgrenze
- TEACH-IN-Obergrenze A1 mit - UB
Voreinstellung
A1: nicht verwendbarer Bereich
A2: Nominaler Messbereich
Betriebsweise: aufsteigende Rampe
Unternehmensinformationen
Xi'an Kacise ist nach ISO 9001-2008, GJB 9001B-2009, CE, Explosionssicherheit für die innere Sicherheit und Explosionssicherheit für die isolierte Sicherheit usw. zertifiziert.die sicherstellen, dass unsere Produkte den internationalen Standards entsprechen.
Wir haben uns seit 10 Jahren auf die Herstellung von Druck-, Niveau- und Durchflussmessgeräten und verwandten Produkten spezialisiert.Durch die Bemühungen unseres gesamten Personals, sind wir zu einem professionellen Hersteller von Messgeräten und Lösungsanbieter geworden.
Derzeit wird der Kacise-Sensor bereits nach Amerika, Spanien, Australien, Chile und 20 anderen Ländern und Regionen exportiert und erhielt viele positive Rückmeldungen.Unsere Vertriebsgesellschaften im Ausland nehmen ebenfalls zu.. Wir betrachten "angemessene Preise, effiziente Produktionszeiten und einen guten Kundendienst" als unsere Grundsätze und hoffen, mit mehr Kunden für die gegenseitige Entwicklung zusammenzuarbeiten.
Unsere Dienstleistungen
- Ihre Anfrage wird innerhalb von 24 Stunden beantwortet.
- Gut ausgebildete und erfahrene Mitarbeiter, die alle Ihre Anfragen fließend auf Englisch beantworten.
- OEM&ODM, wir können Ihnen helfen, zu entwerfen und Ihre Anfrage wird in Produkt gestellt.
- Der Vertrieb wird für Ihr einzigartiges Design und einige unserer aktuellen Modelle angeboten.
- Schutz Ihres Verkaufsbereichs, Ihrer Designideen und all Ihrer privaten Informationen.
- Ermäßigungen werden je nach Bestellmenge angeboten.
- Wir bieten kostenpflichtige Reparaturdienste für Schäden an Zählern, die nicht auf Qualitätsprobleme bei der Herstellung oder Schäden an Zählern zurückzuführen sind, die nicht unter die Garantie fallen.
Häufig gestellte Fragen
-
- Was ist das?Welche Informationen müssen anWählen Sie das passende Modell?
A:Bitte geben Sie uns:Anwendungsbereich,Bereich , Ausgangssignal,mittlerer (flüssiger) Typ,
undStromversorgung,Damit wir schnell ein Modell auswählen und ein Angebot machen können.
-
- Was ist das?Sind Sie ein Handelsunternehmen oder ein Hersteller?
A:Wir sind ein ISO-zugelassener Hersteller, spezialisiert auf Messgeräte.
OEM & ODM Service sind verfügbar. Willkommen, uns zu besuchen.
-
- Was ist das?Was ist Ihr MOQ?
A:Um unsere Zusammenarbeit zu beginnen, ist eine Musterbestellung akzeptabel.
-
- Was ist das?Wie ist Ihr Liefertermin?
A:Das Lieferdatum beträgt ca. 3-15 Werktage nach Zahlungserhalt.
-
- Was ist das?Wie sind Ihre Zahlungsbedingungen?
A:Wir unterstützen T/T, PayPal und Handelssicherung.
Für die Massenproduktion ist die Anzahlung 30% im Voraus und der Restbetrag 70% vor dem Versand.
-
- Was ist das?Was ist die Zahlungsmethode Trade Assurance:
A:Es handelt sich um einen kostenlosen Service, der Ihre Bestellungen von der Zahlung bis zur Lieferung schützen kann.
Und wir haben jetzt USD104,000.00 als Kaution, um Ihre Bestellungen zu sichern.
-
- Was ist das?Haben Sie eine Garantie?
A:Ja, wir haben die Garantie von 12 Monaten.
