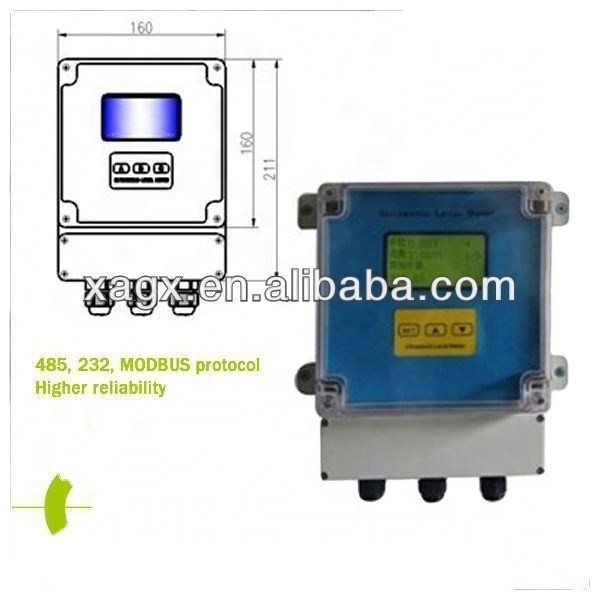

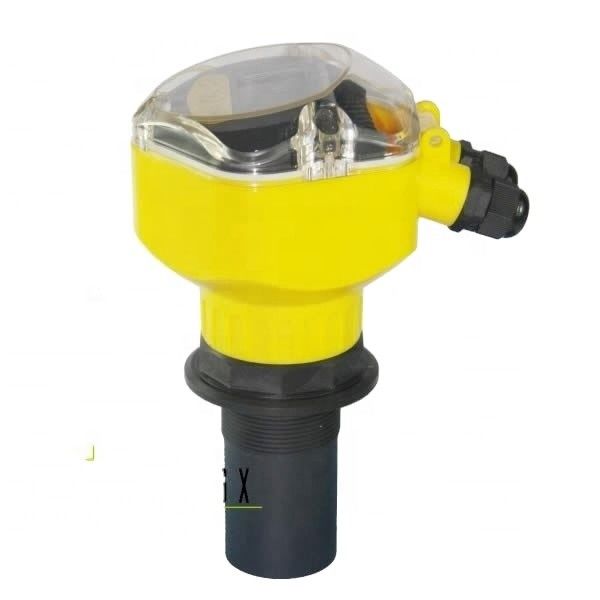

Low Cost Intelligent Immersion Ultraschallwandler mit berührungsloser Messung und Modbus-Protokollunterstützung

1. Wie funktionieren Ultraschall-Füllstandsensoren?

Von der Basis des Wandlers wird in regelmäßigen Abständen ein Ultraschallimpuls abgegeben. Der Impuls wandert durch die Luft, wird am darunter liegenden Prozessmedium reflektiert und kehrt zum Wandler zurück. Der Sensor misst die Pulslaufzeit zwischen Schallerzeugung und -empfang und übersetzt diese in die Entfernung oder die Höhe des Flüssigkeitsstands innerhalb des Behälters.

2. Welche Vorteile bieten Ultraschall-Füllstandsensoren?

Viele Anwendungsflüssigkeiten weisen herausfordernde Eigenschaften auf, die sich negativ auf die Leistung, Wartung und/oder Austauschkosten von Kontaktsensoren auswirken. Beispiele hierfür sind korrosive, beschichtende, verzundernde, viskose und schmutzige Flüssigkeiten. Ultraschallsensoren sind berührungslos und unterliegen daher diesen Eigenschaften nicht.

3. Was sollte ich bei Ultraschall-Füllstandsensoren vermeiden?

Die bei Ultraschall zu vermeidenden Anwendungsvariablen sind extremer Schaum, Dampf, Turbulenzen oder der Einbau in hohe Armaturen mit schmalen Steigleitungen. Schaum, Dampf und Turbulenzen können einen erheblichen Teil des Rücksignals absorbieren und/oder ablenken. Hohe Steigleitungen können den akustischen Signalweg stören. Die richtige Produktauswahl und Installation ist wichtig.

4. Wie wähle ich die beste Füllstandsmesserreihe mit intelligenten Ultraschallsensoren der GXUM-Serie für eine optimale Leistung aus?

Wählen Sie eine Reihe intelligenter Füllstandsmesser mit Ultraschallsensoren der GXUM-Serie aus, die die Tankhöhe mit einem Spielraum von mindestens 25 % abdecken. Wählen Sie bei anspruchsvollen Anwendungen mit leichtem Schaum, Dampf und/oder Turbulenzen einen Sensorbereich, der doppelt so groß ist wie die Tankhöhe. Der zusätzliche Sensor verbessert die Leistung unter solchen Bedingungen.

5. Was stellt das 4-20-mA-Signal dar?

Die 4-20 mA stellen den Messabstand des Sensors dar. Der 4-mA-Sollwert wird normalerweise in der Nähe des Bodens des leeren Tanks oder in der größten Messentfernung vom Sensor platziert. Der 20-mA-Sollwert wird normalerweise in der Nähe der Oberseite des vollen Tanks oder in der kürzesten Messentfernung vom Sensor platziert. Der Sensor erzeugt proportional ein 4-mA-Signal, wenn der Tank leer ist, und ein 20-mA-Signal, wenn der Tank voll ist.
