Herkunftsort: | Porzellan |
Markenname: | Kacise |
Zertifizierung: | CE |
Modellnummer: | KLD803 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 3-8 Arbeitstage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000PCS pro Monat |
Medium: | starke ätzende Flüssigkeit, Dampf, Schaum | Messbereich: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Prozessverbindung: | Flansch ≥ DN50 | Prozesstemperatur: | -40~130℃ |
Prozessdruck: | -0.1~2.5MPa | Antennengröße: | 34mm Linsenantenne |
Antennenmaterial: | PTFE | Genauigkeit: | ±2mm für unter 35m (5mm für Strecke 35m-100m) |
Schutz-Klasse: | IP67 | Mittelfrequenz: | 80GHz |
Einkopplungswinkel: | 3° | Stromversorgung: | DC24V/AC220V |
Gehäuse: | Aluminium/Edelstahl | Signalausgabe: | 4… 20mA/HART protocol/RS485 |
Markieren: | PTFE-Antikorrosions-Radar-waagerecht ausgerichtetes Messgerät,Kleines Radar-waagerecht ausgerichteter Übermittler des blinden Flecks,Waagerecht ausgerichtetes Messgerät des Radar-IP67 |

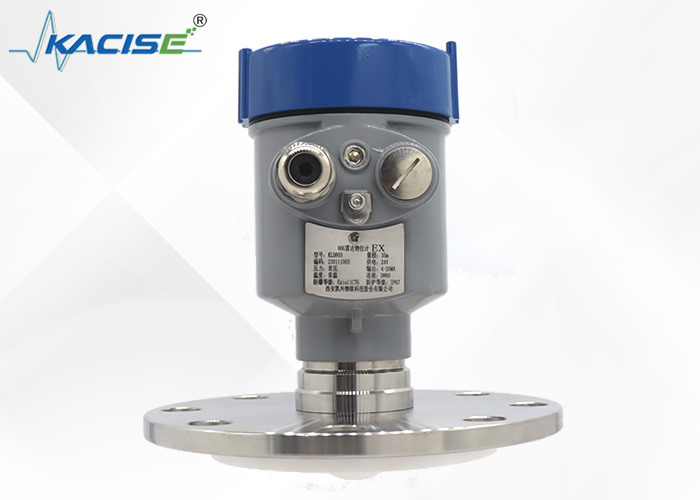

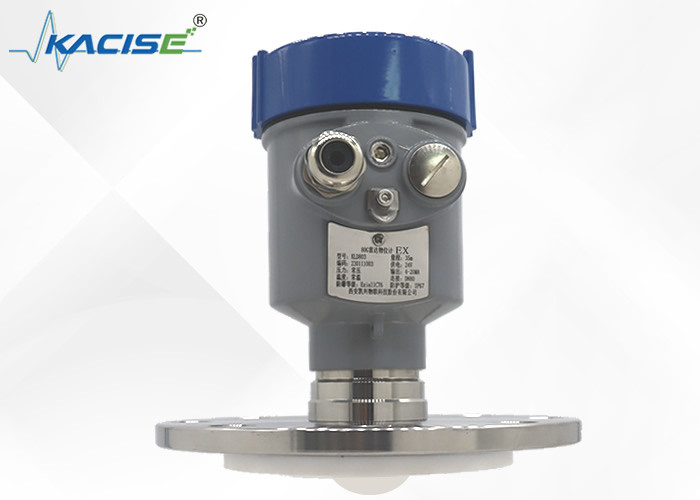

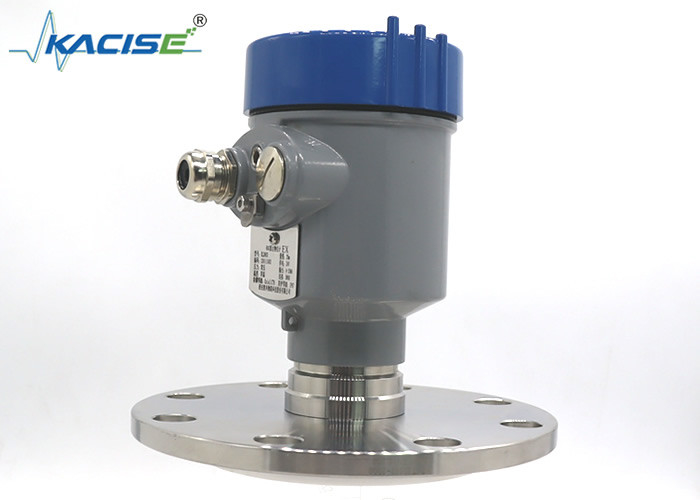

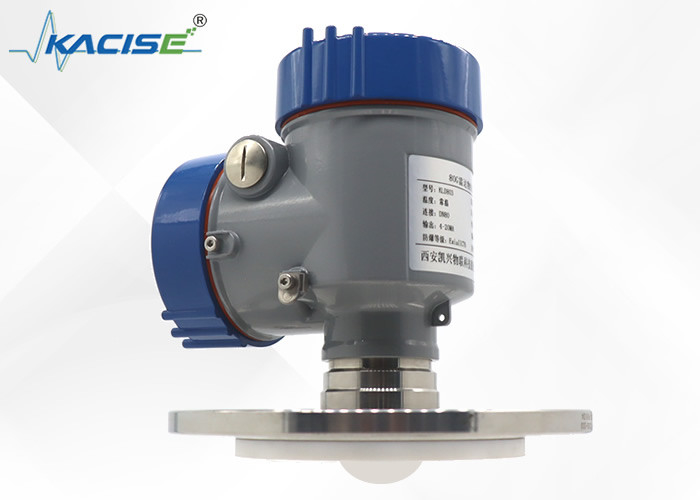

Rostfestes Radar-waagerecht ausgerichtetes Messgerät KLD803 PTFE mit kleinem blindem Fleck
Einleitung
Das waagerecht ausgerichtete Messgerät des Radars der Reihe KLD800 ist ein waagerecht ausgerichtetes Messgerät Radars 80G FM CW mit einer größeren Messdistanz. Die Antenne wird weiter optimiert, und der neue schnelle Mikroprozessor kann Signalanalyse und die Verarbeitung mit einer höheren Rate durchführen, damit das Instrument für das Maß von Klimakörpern wie hoher Temperatur und Hochdruck benutzt werden kann.
Eigenschaft
1. Ununterbrochenes und genaues Maß
Wegen der Maßeigenschaften des waagerecht ausgerichteten Messgeräts des Radars, wird es nicht durch die Umwelt beeinflußt und eine breite Palette von Anwendungen hat. Es ist berührungslose Messung, tritt nicht mit der Oberfläche des Mediums in Verbindung und kann verschiedene Medien genau und schnell messen. Die Sonde ist durch Temperatur, Druck, Gas, etc. kaum betroffen.
2. Es hat die Funktion der Aufhebung des Störungsechos
Die Störungsechos, die durch Gelenke verursacht werden und die Geräusche der Fütterung oder der Entladung innerhalb des Strahlnbereiches des waagerecht ausgerichteten Messgeräts des Radars können durch die interne Fuzzy-Logik Steuerung automatisch unterdrückt werden.
3. Genaue und sichere Energieeinsparung
Das waagerecht ausgerichtete Messgerät des Radars kann unter Vakuum und Druck messen, und es ist genau und sicher. Kann ohne irgendwelche Beschränkungen sein, die auf verschiedene Gelegenheiten anwendbar sind. Die chemischen und mechanischen Eigenschaften der Materialien, die im waagerecht ausgerichteten Messgerät des Radars benutzt werden, sind ziemlich stabil, und die Materialien können aufbereitet werden, das extrem umweltfreundlich ist.
4. Keine Wartung und starke Betriebsfähigkeit
Fast ungestört, kein direkter Kontakt mit dem messenden Medium, kann es in fast allen Arten Gelegenheiten, wie Vakuummaß verwendet werden, Füllstandmaß oder materielles waagerecht ausgerichtetes Maß, etc. Wegen des Gebrauches von fortgeschrittenem Werkstoff, ist es zur extrem komplexen Chemikalie und zu den physischen Verfassungen dauerhaft, und es kann die genauen, funktionellen, langfristigen stabilen analogen oder digitalen Niveausignale zur Verfügung stellen.
5. Einfache Wartung und einfache Operation
Das waagerecht ausgerichtete Messgerät des Radars hat Störungswarnungs- und -eigendiagnosefunktionen. Analysieren Sie die Störung entsprechend dem Fehlercode aufgefordert durch das Operationsanzeigenmodul, bestimmen Sie die Störung in der Zeit und sie zu beseitigen, Kalibrierung machen, die bequemer und genau sind die Wartung und, und den Normalbetrieb des Instrumentes sicherstellen.
6. Breite Palette von Anwendungen, kann fast alle Medien messen
Von der Form des Behälterkörpers, kann das waagerecht ausgerichtete Messgerät des Radars den Füllstand von kugelförmigen Behältern, von horizontalen Behältern, von zylinderförmigen Behältern, von zylinderförmigen Kegelbehältern, von etc. messen; von der Behälterfunktion kann es den Füllstand von Sammelbehältern und von Pufferbehältern messen. , Mikrowellenrohre und Überbrückungsrohre, zum des Füllstandes zu messen; vom gemessenen Medium kann er Flüssigkeit, Partikel, Schlamm, etc. messen.
Medium | starke ätzende Flüssigkeit, Dampf, Schaum |
Messbereich | 0.1m~10/20/30/60/100m |
Prozessverbindung | Flansch ≥ DN50 |
Prozesstemperatur | -40~130℃ |
Prozessdruck | -0.1~2.5MPa |
Antennengröße | 34mm Linsenantenne |
Antennenmaterial | PTFE |
Genauigkeit | ±2mm (Strecke unter 35m) ±5mm (Strecke zwischen 35m und 100m) |
Schutzklasse | IP67 |
Mittelfrequenz | 80GHz |
Einkopplungswinkel | 3° |
Stromversorgung | Zweidraht-/DC24V |
4es-adrig /DC12 ~24V | |
4es-adrig /AC220V | |
Gehäuse | Aluminium-/Edelstahl |
Signalausgabe | Zweidraht: Protokoll 4… 20mA/HART |
4-adrig: 4… 20mA/RS485 Modbus |
Produkt-Maß
Einheit in Millimeter:
Installations-Methode
Flanschinstallation
Wenn Flanschinstallation, der Mindestabstand zwischen dem Instrument und dem Behälter verwendet werden
Wand sollte 200mm sein.
①Bezugsebene
②Schiffmitte oder Achse von Symmetrie
Hochziehen der Installation
Radarwelle ist eine spezielle Form der elektromagnetischen Welle. Waagerecht ausgerichtetes Messgerät des Radars verwendet die spezielle Leistung der elektromagnetischen Welle, um materielles Niveau zu ermitteln. Elektromagnetische Wellen können Störquellen wie Raumdampf und -staub eindringen und werden leicht reflektiert, wenn sie Hindernisse antreffen. Das besser die Leitfähigkeit des gemessenen Mediums oder des größer die Dielektrizitätskonstante, das besser der Reflexionseffekt des Echosignals.
Das höher die Frequenz der Radarwelle, des kleiner der Einkopplungswinkel, des größer die Energie (magnetischer Fluss oder Feldstärke) pro Einheitsbereich, des kleiner die Verminderung der Welle und des besser der Maßeffekt des waagerecht ausgerichteten Messgeräts des Radars.
Probleme, die in Installation beachtet werden sollten
(1) wenn sie flüssige Materialien misst, ist die Achse des Sensors zur Oberfläche des Mediums senkrecht; wenn man Vollmaterialien misst, sollte der Sensor in einem bestimmten Winkel geneigt werden, weil das feste Medium einen Stapelwinkel hat.
(2) vermeiden den Zufuhrhafen, um falsche Reflexionen zu vermeiden.
(3) sollte der Sensor nicht in die Mitte des gewölbten Behälters installiert sein (andernfalls werden die falschen Echos, die durch den Sensor empfangen werden, erhöht), noch kann er zur Behälterwand installiertes sehr nahes sein, und die Einbauposition sollte 1/2 des Radius des Behälters sein.
(4) Avoid installierend in Plätze mit starken Wirbelströmen. Zum Beispiel: wegen der rührenden oder starken chemischen Reaktion, etc., wird es empfohlen, um Wellenleiter oder Überbrückungsrohr für Maß zu benutzen.
(5) wenn der Sensor auf das Rohr installiert ist, muss die Antenne vom Rohr hervorstehen. Die Hornantenne steht 10mm mindestens vom Adapter hervor. Stabantennen übernehmen Längen bis 100 oder 250mm. Übernehmen Sie den Durchmesser von 250mm. Die Methode der Erhöhung des Durchmessers des Verbindungsrohrs kann angenommen werden, um das Störungsecho zu verringern, das durch das Verbindungsrohr erzeugt wird.
