IP68 wasserdichtes Ultraschall-Doppler-Sensor mit Modbus RS485 und Breitspannungs-Stromversorgung für die Strömungsmessung

Das Produkt misst die Durchflussmenge nach dem Prinzip des Ultraschall-Doppler-Effekts und kann über den Drucksensor den Wasserstand und die Temperatur messen. Die Schale besteht aus PVC-Kunststoff, der effektiv wasserdicht und abdichten kann.

• Für die Kommunikation mit dem Handheld-Computer werden das Modbus-Kommunikationsprotokoll und der RS485-Bus verwendet.
• Das Unterwassersensorgerät ist einfach zu installieren. Mit festem Metallsockel, einfache Installation.
• Alle Geräte verfügen über ein elektronisches Design, eine Breitspannungsversorgung, einen geringen Stromverbrauch und keine mechanischen Teile. Es bietet die Vorteile einer genauen Messung und Stabilität, einer hohen Zuverlässigkeit und einer starken Entstörung.
• Eine breite Palette von Anwendungen. Es kann in verschiedenen Wasserumgebungen eingesetzt werden, von reinem Wasser bis zum Wasser des Gelben Flusses.

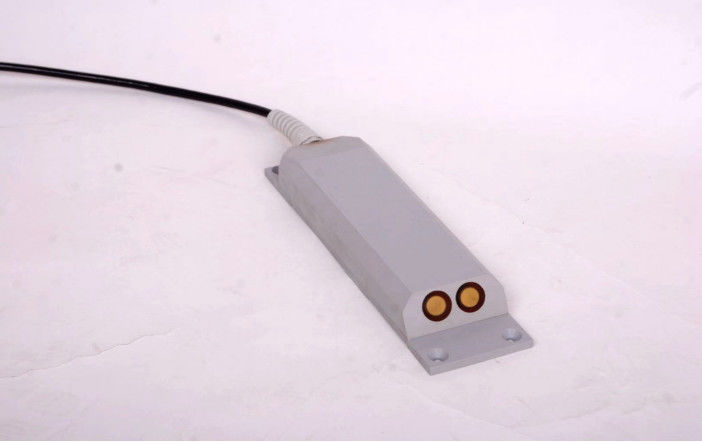

Abbildung 1 Doppler-Sensor

Prinzip des Doppler-Durchflussmessers: Wenn sich die Ultraschallquelle und der Beobachter relativ bewegen, unterscheidet sich die vom Beobachter empfangene Frequenz von der Frequenz der Ultraschallquelle. Daher ändern die kleinen Partikel und Blasen, die sich mit dem Wasser relativ zum Ultraschallwandler bewegen, auch die Empfangsfrequenz des Wandlers und erhöhen sich mit zunehmender Bewegungsgeschwindigkeit der Suspension im Wasser. Somit wird die Doppler-Frequenzverschiebung gemessen und die Fließgeschwindigkeit des Wassers am Punkt des Doppler-Strommessers gemessen. Dies wird mit der Querschnittsfläche des Kanals multipliziert, um die Durchflussinformationen zu erhalten.

Da die Doppler-Strömungsmessung die Geschwindigkeit der Schallausbreitung im Wasser nutzt und die Geschwindigkeit der Schallausbreitung im Wasser eng mit der Wassertemperatur zusammenhängt, verfügt das Gerät über einen eingebauten Temperatursensor zur Temperaturmessung und anschließenden Korrektur der Schallgeschwindigkeit.

Bei der Füllstandtiefenmessung wird mit einem Drucksensor der Abstand zwischen der Position des Strömungsgeschwindigkeitssensors und dem Flüssigkeitsspiegel gemessen.

• Messarten: Punktgeschwindigkeit, Flüssigkeitsstand, Temperatur, Durchfluss
• Schutzklasse: IP68
• Messmethode: online
• Messprinzip: Akustische Doppler-Methode, Geschwindigkeitsflächenmethode
• Stromversorgung: Batterie, Solarenergie, Netzstrom
• Ausgangssignal: Modbus RS485
• Inhalt des Ausgangssignals: Punktgeschwindigkeit, momentaner Durchfluss, kumulativer Durchfluss, Wasserstand, Temperatur
• Ausgangssignal (externe Stromversorgung): 4~20 mA
• 4~20 mA Inhalt des Ausgangssignals: Momentandurchfluss
• Anforderungen an den pH-Wert der Flüssigkeit: pH 6–8
• Flüssigkeitsdruckbedarf: 1 Standardatmosphäre unter natürlicher Umgebung
• Dauerbetriebsstromverbrauch: 12 V * 65 mA = 12 V * 0,065 A ≈0,8 W
