On-line-Durchflussmesser auf Doppler-Sensorbasis

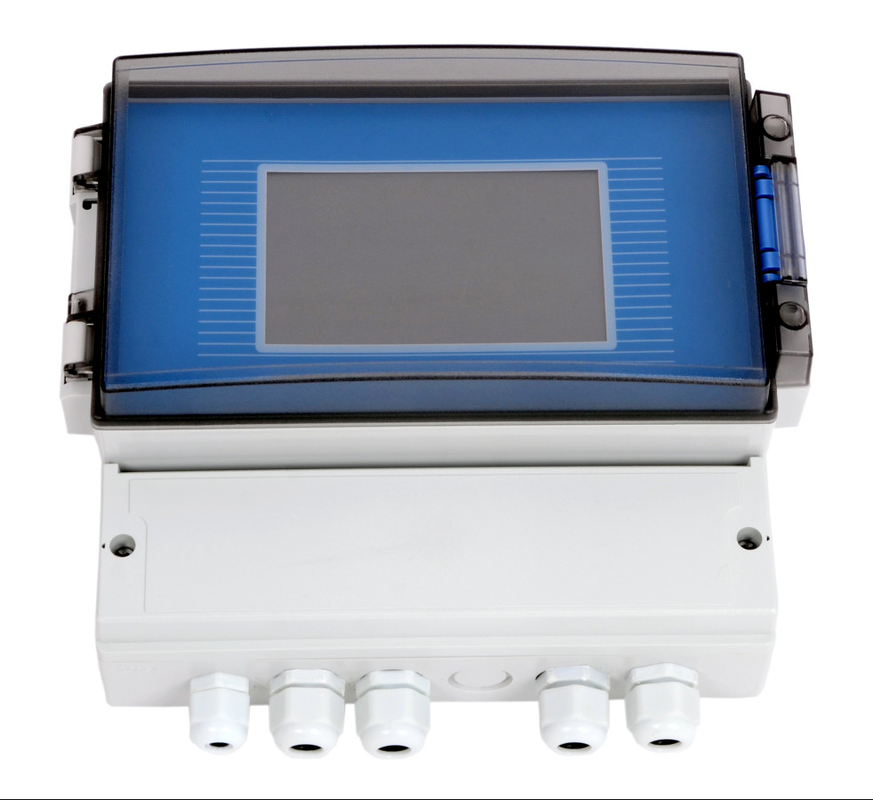

Der Online-Anzeigehost kann an einen einzigen oder mehreren Doppler-Durchflussmesser angeschlossen werden, kann an Wasserqualitätssensoren angeschlossen werden, wird zur Anzeige von Messwerten, zur Aufzeichnung historischer Daten, zur Erstellung von Bildern verwendet,eingestellte Parameter, Ausgangskommunikationsstrom, externe RS485-Kommunikation und Relais-Ausgangssteuerung.

Eigenschaften

(1)Online-Anzeige von Durchfluss, Geschwindigkeit und Wasserstand

(2)Wasserqualitätsparameter können angepasst werden

(3) Unterstützung von Wechselstrom- und Gleichstromversorgung

(4) Unterstützt 4-20mA Strom

(5) Mehrkanal-Sensorkonnektivität

(6)Standardgehäuse, an der Wand oder auf der Schiene nach DIN35

1.Beschreibung der Erzeugnisse

Das Produkt misst die Durchflussgeschwindigkeit nach dem Prinzip des Ultraschall-Doppler-Effekts und kann den Wasserstand und die Temperatur durch den Drucksensor messen.die effektiv wasserdicht und versiegelt sein kann.

◆ Das Modbus-Kommunikationsprotokoll und der RS485-Bus werden zur Kommunikation mit dem Handcomputer verwendet.

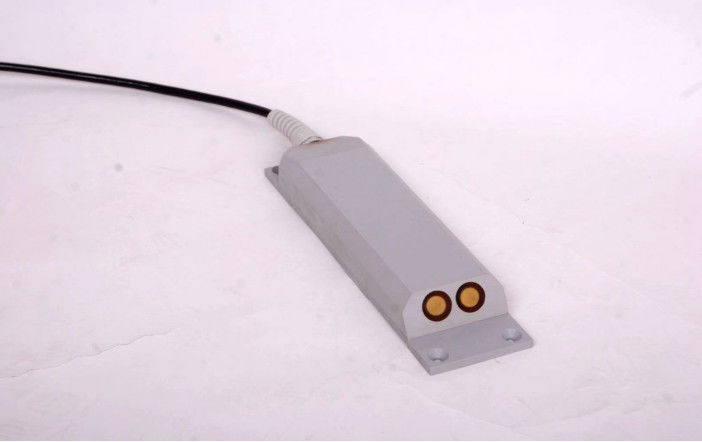

◆ Die Installation des Unterwassersensors ist einfach.

◆ Alle Geräte verfügen über elektronische Ausstattung, eine breitspannungsfähige Stromversorgung, einen geringen Stromverbrauch, keine mechanischen Teile.hohe Zuverlässigkeit und starke Interferenzsicherung.

◆ Ein breites Anwendungsspektrum: Es kann in verschiedenen Wasserumgebungen angewendet werden, von reinem Wasser bis zum Wasser des Gelben Flusses.

2.PPrinzip des Erzeugnisses

Doppler-Durchflussmessprinzip: Wenn sich die Ultraschallquelle und der Beobachter relativ bewegen, unterscheidet sich die Frequenz, die der Beobachter empfängt, von der der Ultraschallquelle.Daher, die kleinen Partikel und Blasen, die sich mit dem Wasser im Verhältnis zum Ultraschallwandler bewegen, ändern auch die Empfangsfrequenz des Wandlers,und mit zunehmender Bewegungsgeschwindigkeit der Suspension im Wasser zunehmenSo wird die Dopplerfrequenzverschiebung gemessen und die Durchflussgeschwindigkeit des Wassers am Punkt des Dopplerstrommessers gemessen.Dies wird mit der Querschnittsfläche des Kanals multipliziert, um die Durchflussinformation zu erhalten.

Da die Doppler-Durchflussmessung die Geschwindigkeit der Schallverbreitung im Wasser verwendet, und die Geschwindigkeit der Schallverbreitung im Wasser eng mit der Wassertemperatur zusammenhängt,die Vorrichtung verfügt über einen eingebauten Temperatursensor zur Temperaturmessung, und dann die Schallgeschwindigkeit korrigieren.

Bei der Tiefenmessung wird ein Drucksensor verwendet, um den Abstand zwischen der Position des Durchflussgeschwindigkeitssensors und dem Flüssigkeitsniveau zu messen.

3.Produktparameter

3.1 Eigenschaften der Erzeugnisse

◆ Meßarten: Punktgeschwindigkeit, Flüssigkeitsgehalt, Temperatur, Durchfluss

◆ Schutzklasse: IP68

◆ Messmethode: online

◆ Messprinzip: akustische Doppler-Methode, Geschwindigkeitsbereichsmethode

◆ Stromversorgung: Batterie, Sonnenenergie, Stromversorgung

◆ Ausgangssignal: Modbus RS485

◆ Ausgangssignalgehalt: Punktgeschwindigkeit, sofortiger Durchfluss, kumulativer Durchfluss, Wasserstand, Temperatur

◆ Ausgangssignal (externe Stromversorgung): 4 ~ 20 mA

◆ 4~20mA Ausgangssignalgehalt: sofortiger Strom

◆ Anforderungen an den pH-Wert von Flüssigkeiten: pH 6~8

◆ Flüssigkeitsdruck: 1 Standardatmosphäre in natürlicher Umgebung

◆ Kontinuierlicher Betriebsstromverbrauch:12V*65mA=12V*0.065A≈0.8W

3.2 Messindex

3.3 Spezifikationen

4.AAnwendungsfall
