Hochpräzise Trägheitsnavigationsbeschleunigungsmessgeräte für eine Vielzahl von militärischen Anwendungen haben eine hohe Stabilität

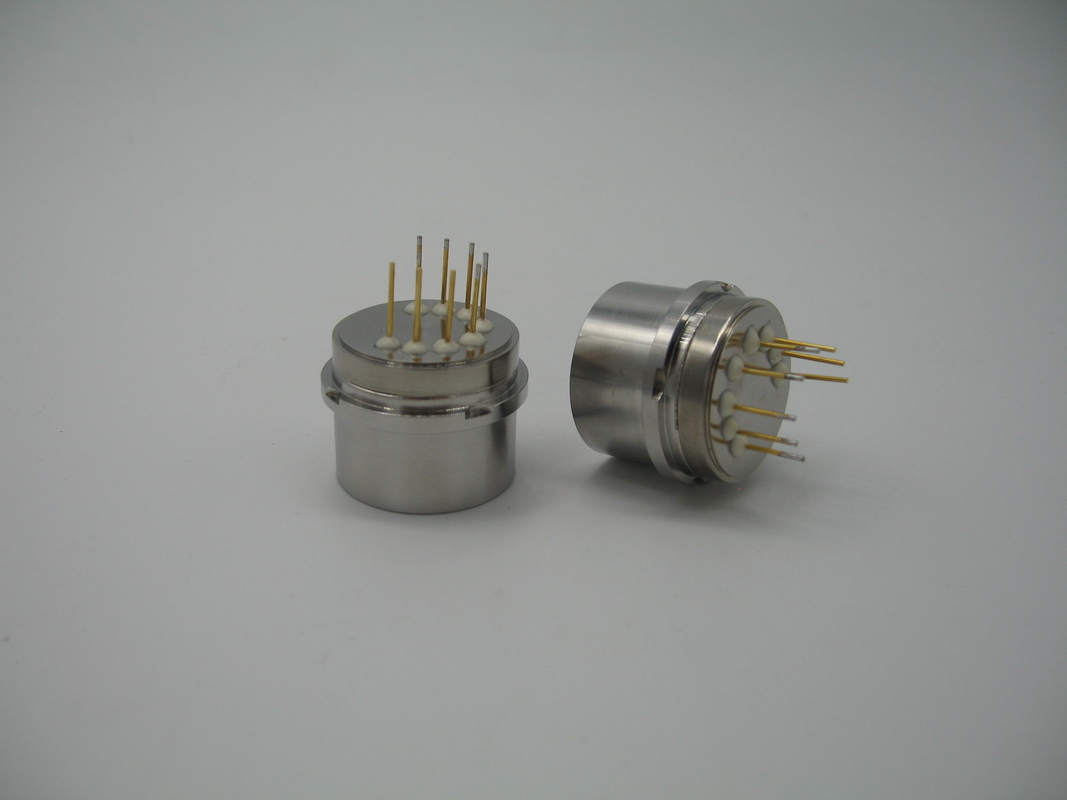

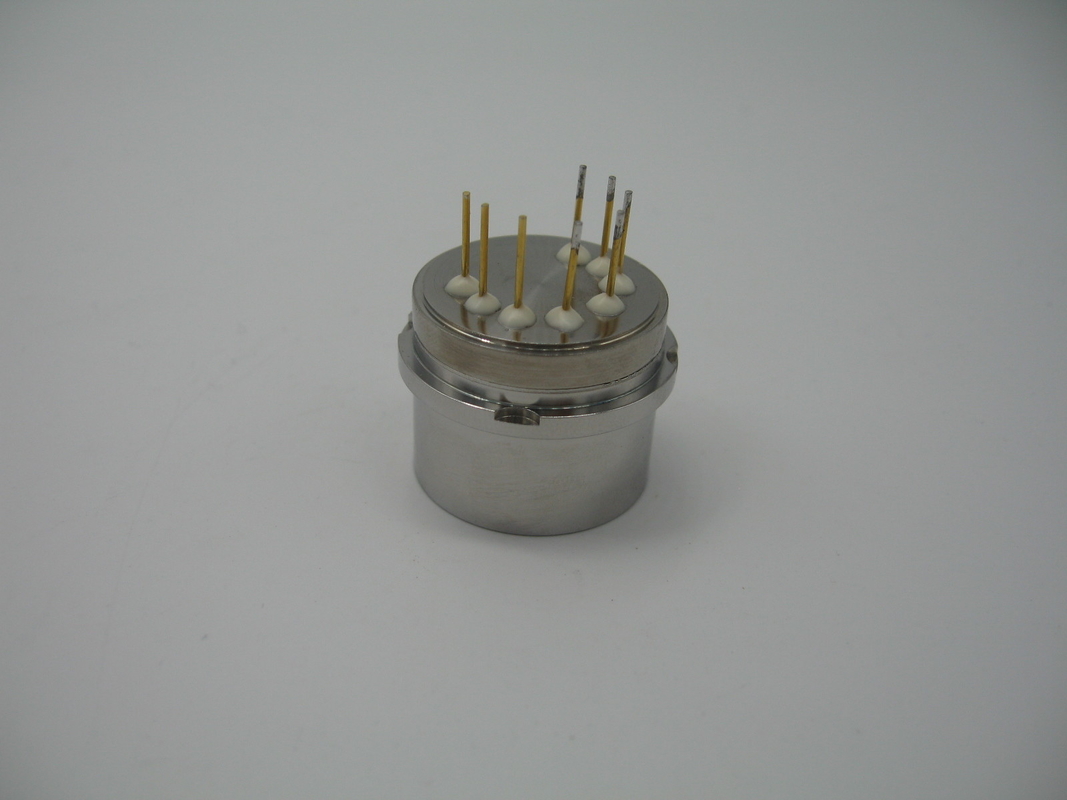

Das Quarz-Flexibilitätsbeschleunigungsmesser der KSJB2-Serie ist ein hochpräzises, Trägheitsnavigationsniveaubeschleunigungsmesser für eine Vielzahl von militärischen Anwendungen (bis zu 100 g).das Produkt hat eine ausgezeichnete Langzeitstabilität, Wiederholbarkeit, Betriebsfähigkeit, Anpassungsfähigkeit an die Umwelt und hohe Zuverlässigkeit, kann für statische Prüfungen verwendet werden kann für dynamische Prüfungen verwendet werden,ist auch ein Standard-Vibrationssensor und Neigungssensor.
Der Ausgangsstrom des Produkts ist linear mit der empfangenen Kraft oder Beschleunigung verknüpft.und der Benutzer kann durch Berechnung den geeigneten Probenahmwiderstand auswählen, um eine hochechte Ausgabe zu erzielenDer eingebaute Temperatursensor kann verwendet werden, um den Verschiebungswert und den Skalierungsfaktor zu kompensieren, um die Auswirkungen der Umgebungstemperatur entsprechend den Bedürfnissen des Benutzers zu reduzieren.
Anwendungen: Trägheitsmessung von militärischen hochpräzisen Trägheitsnavigationssystemen in der Luft- und Raumfahrt, Luftfahrt, Schiffen, Waffen und anderen Bereichen,Schwingungsisolationsprüfung und Neigungstest für Präzisionsgeräte.
Umrissdiagramm und Pinnendefinition:
Abbildung I: Universalbeschleunigungsmesser
Pinnkonventionelle Definition: 1, Signallausgang; 2. Leer; 3, -15V; 4, +15V; 5, Stromversorgung und Signallausgang; 6. Leer; 7. Leer; 8. Leer; 9, -9V Ausgang; 10, +9V Ausgang.
technische Parameter:
| Zahl |
Parameter |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Anwendungsbereich |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
Abweichungswert K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
00,8 bis 1,2 mA/g |
00,8 bis 1,2 mA/g |
00,8 bis 1,2 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natürliche Häufigkeit |
400 bis 800 Hz |
400 bis 800 Hz |
400 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
Streik |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Betriebstemperaturbereich |
-55°C + 85°C |
-55°C + 85°C |
-55°C + 85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
60°C bis + 120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
Gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
