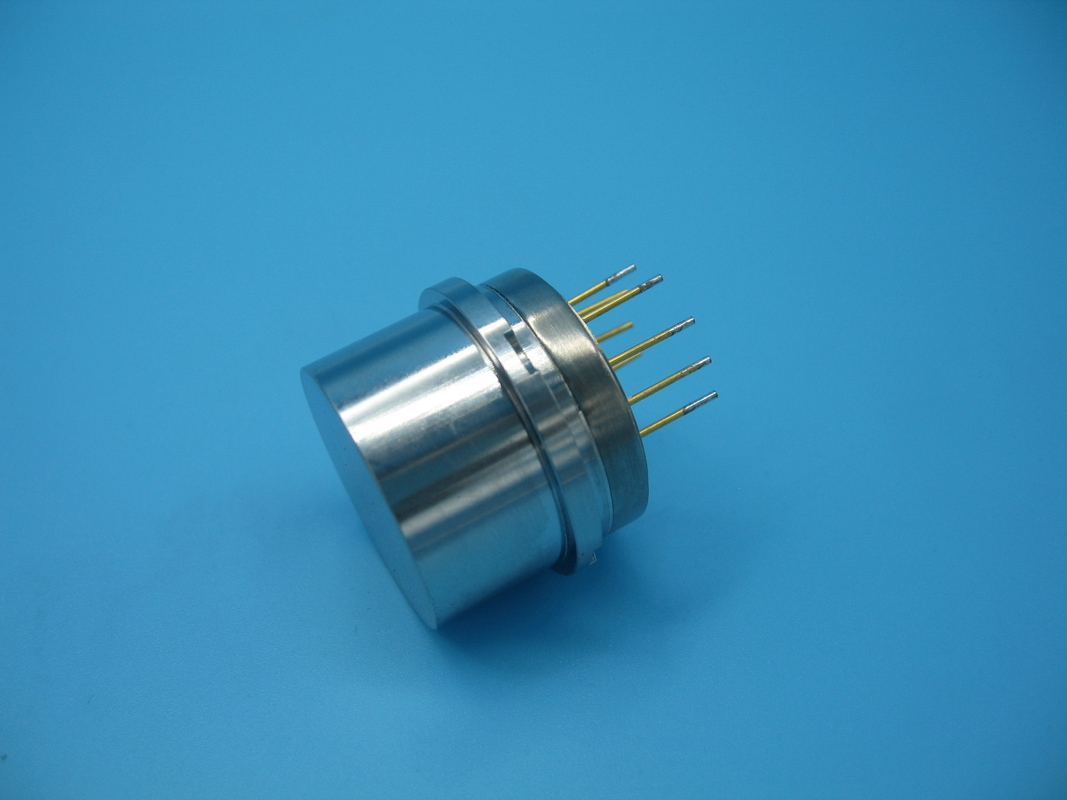

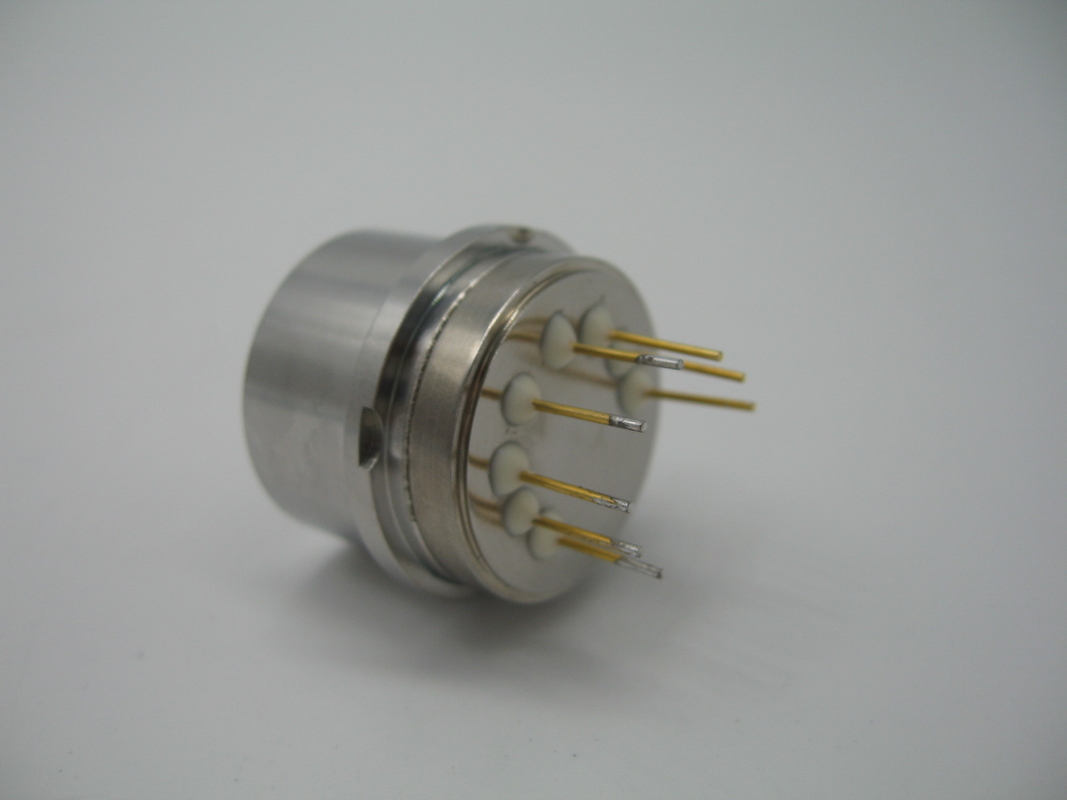

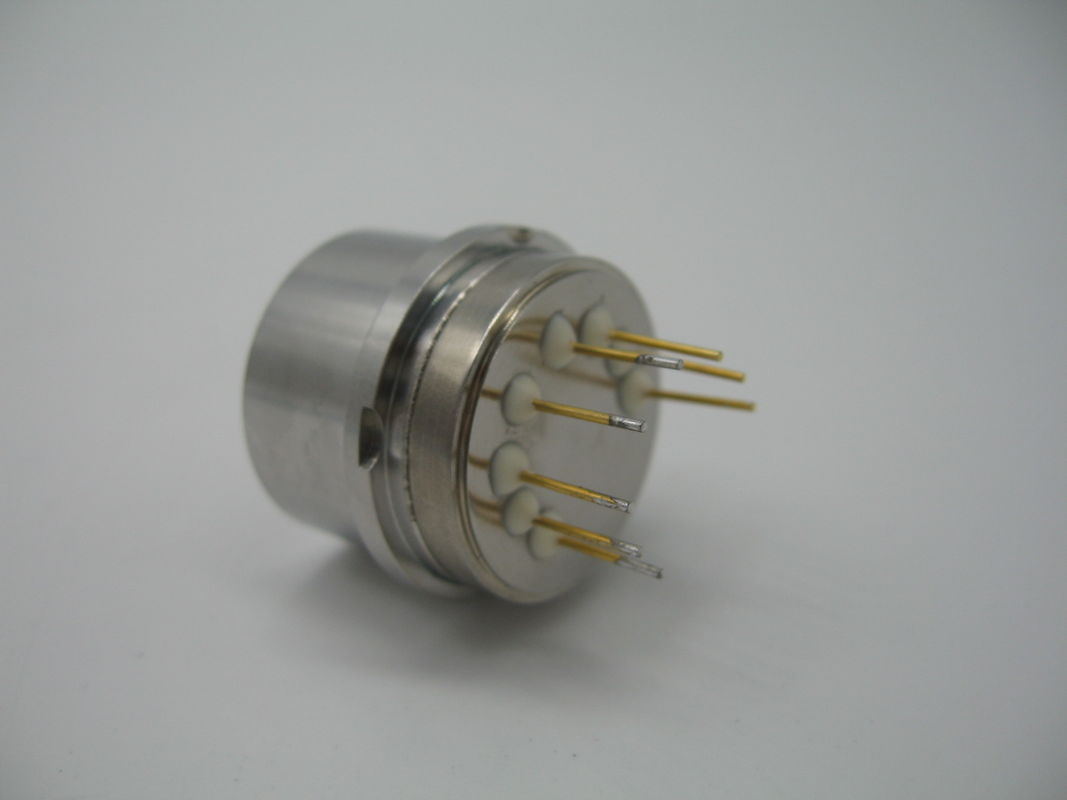

Der flexible Quarz-Beschleunigungssensor KSJB4 mit hoher Temperatur- und Vibrationsbeständigkeit wird im Brückenbau eingesetzt
Der flexible Quarz-Beschleunigungsmesser der Serie KSJB4 ist eine Art Beschleunigungsmesser mit hoher Temperatur- und Vibrationsbeständigkeit. Das Produkt verfügt über eine hervorragende Wiederholbarkeit, Startleistung, hohe Temperaturbeständigkeit und hohe Zuverlässigkeit, kann für statische Tests oder dynamische Tests verwendet werden und ist auch ein Standard-Vibrationssensor.
Das Produkt verfügt über ein einzigartiges Hochtemperatur- und seismisches Design, eine Verpackungstechnologie und eine spezielle Schaltung. Der Ausgangsstrom des Produkts ist proportional zur gemessenen Beschleunigung und bietet statische und dynamische Beschleunigungsmessungen. Benutzer können den geeigneten Abtastwiderstand durch Berechnung auswählen, um eine hochpräzise Ausgabe zu erzielen. Außerdem kann je nach Benutzeranforderungen ein Temperatursensor zur Offset- und Skalierungsfaktorkompensation eingebaut werden. Reduzieren Sie den Einfluss der Umgebungstemperatur. Wir können die Produkte der Serien QA650, T185, T160 und JAE an Ort und Stelle ersetzen, verwenden jedoch eine doppelte Drehmomentstruktur, die sich von den Produkten anderer Unternehmen unterscheidet, den Beschleunigungsmesser-Offsetwert und den Skalierungsfaktor stabiler machen kann und über unabhängige Rechte an geistigem Eigentum verfügt. Dieses Produkt ist seit 2010 auf dem Markt und die Zahl der Lieferungen hat Tausende erreicht. Nach Jahren der Anwendung hat es sich zu einem ausgereiften Produkt entwickelt, insbesondere für die Messung beim Bohren von Ölbohrungen
Anwendungsgebiete: Brücke, Damm, Ölquelle, Neigungstest für Kohlengruben, Hochgeschwindigkeitsbahnkontrolle, Schiffsstabilitätskontrolle.
1. JB4-01 Strukturabmessungen und Pin-Definition
2. JB4-02A und JB4-03A Strukturabmessungen und Pin-Definitionen
3. Strukturabmessungen und Pin-Definitionen von JB4-02B und JB4-03B

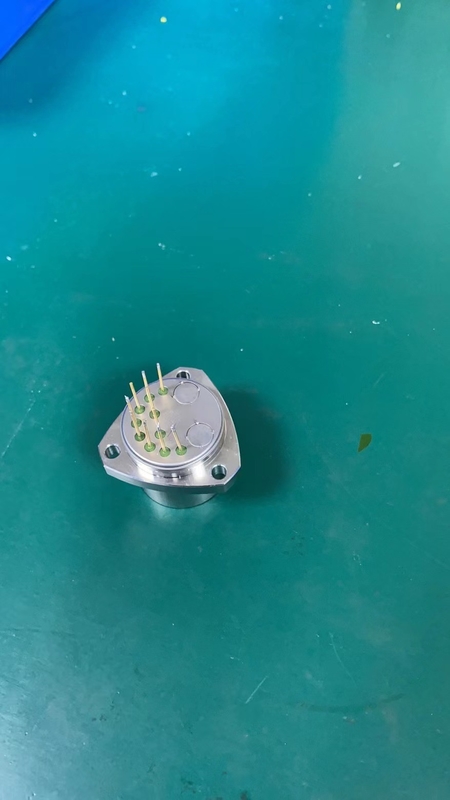

(Produktübersicht Typ B, Abbildung 1)
(Produktübersicht Typ B, Abbildung 2)
4. Strukturabmessungen und Pin-Definitionen von JB4-02C und JB4-03C
5. JB4-02D- und JB4-03D-Strukturgröße und Pin-Definition
Pin-Definition:
- Signalausgang
- Luft
- Leistung -15V
- Stromversorgung +15V
- Strom- und Signalmasse
- 6, 7, 8, leer
- 9, -9V oder pt1000
- 10, +9V oder pt1000
technische Parameter:
| Nummer |
Parameter |
KT-JB4-01 |
KT-JB4-02 |
KT-JB4-03 |
| 1 |
Umfang |
±30g |
±30g |
±30g |
| 2 |
Abweichungswert K0/K1 |
<10 mg |
<15 mg |
<15 mg |
| 3 |
Abweichungswert Synthese Wiederholbarkeit σk0 (1σ, ein Monat) |
<50 µg |
<200µg |
<200µg |
| 4 |
Temperaturkoeffizient |
<50µg/℃ |
<100µg/℃ |
<100µg/℃ |
| 5 |
Skalierungsfaktor K1 |
1,1–1,3 mA/g |
1,1–1,3 mA/g |
1,1–1,3 mA/g |
| 6 |
Skalierungsfaktor integrierte Wiederholbarkeit σk1/k1 (1σ,ein Monat) |
<80 ppm |
<150 ppm |
<150 ppm |
| 7 |
Abweichungswert Temperaturkoeffizient (Der Mittelwert der gesamten Temperaturzone) |
<100 ppm |
<200 ppm |
<200 ppm |
| 8 |
Installationsfehler |
<1500µrad |
<1500µrad |
<1500µrad |
| 9 |
Fehler bei der Vibrationskorrektur |
<30µg/g 2rms (50-500Hz) |
<100µg/g 2rms (50-500Hz) |
<100µg/g 2rms (50-500Hz) |
| 10 |
Lärm |
<3000µg-rms (0-10000Hz) |
<3000µg-rms (0-10000Hz) |
<3000µg-rms (0-10000Hz) |
| 11 |
Betriebstemperaturbereich |
-55~96℃ |
-55～155℃ |
-55~180℃ |
| 12 |
schlagen |
500 g 0,5 ms |
1000 g 0,5 ms |
1000 g 0,5 ms |
| 13 |
Zufällige Vibration |
25 g bei 30–500 Hz |
25 g bei 30–500 Hz |
25 g bei 30–500 Hz |
| 14 |
Auflösungsverhältnis |
<10µg |
<10µg |
<10 µg |
| 15 |
Bandbreite |
>300 Hz |
>300 Hz |
>300 Hz |
| 16 |
Aktueller Verbrauch |
<20 mA |
<20 mA |
<20 mA |
| 17 |
Verlustleistung bei ±15 VDC |
<480 mW |
<480 mW |
<480 mW |
| 18 |
Stromversorgung |
±13 bis ±18V |
±13 bis ±18V |
±13 bis ±18V |
| 19 |
Gewicht |
<55g |
<55g |
<55g |
| 20 |
Montagedurchmesser |
Ф25mm |
Ф25mm |
Ф25mm |
| 21 |
Höhe |
<21,5 mm |
<21,5 mm |
<21,5 mm |
| 22 |
Schalenmaterialien |
Edelstahl der Serie 300 |
Edelstahl der Serie 300 |
Edelstahl der Serie 300 |
Notiz:
- Der Skalierungsfaktor wird entsprechend den Benutzeranforderungen angepasst;
- Temperatursensor: unterteilt in AD590, pt1000,
- Testzyklus: unterteilt in 1 Monat, 3 Monate, 6 Monate, 12 Monate, je nach Benutzeranforderungen zum Testen;
- Gemäß Benutzeranforderungen installieren; Die Abmessungen können je nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können je nach Kundenwunsch durchgeführt werden.
