Name: Miniaturisiertes hochpräzises Quarzflexibles Beschleuniger mit ±60 g Reichweite für Trägheitsnavigationssysteme
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB3
Price: 478.00 USD
Availability: InStock

Zu Hause > produits > Beschleunigungssensor >

Miniaturisiertes hochpräzises Quarzflexibles Beschleuniger mit ±60 g Reichweite für Trägheitsnavigationssysteme

Quarzflexibles Beschleunigungssensor

Drahtloser Schwingungsüberwachungs-Beschleunigungsmesser

Quarz-Beschleunigungsmesser mit Schwingungsüberwachung

Herkunftsort:

China (Festland)

Markenname:

Kacise

Zertifizierung:

certificate of explosion-proof, CE

Modellnummer:

KSJB3

Kontakt mit uns

Bitte um ein Angebot

Miniaturisiertes hochpräzises Quarzflexibles Beschleuniger mit ±60 g Reichweite für Trägheitsnavigationssysteme

Einzelheiten zum Produkt

Umfang:

±60g

Schwellenwert:

5 μg

Abweichungswert K0/K1:

Magnesium ≤±5

Hervorheben:

Quarzflexibles Beschleunigungssensor

Drahtloser Schwingungsüberwachungs-Beschleunigungsmesser

Quarz-Beschleunigungsmesser mit Schwingungsüberwachung

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Verpackung Informationen

Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf

Lieferzeit

5-8 Werktage

Zahlungsbedingungen

T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

1000 Stücke pro Woche

Verwandte Produkte

GS16488 Trägheitsmessgerät mit 1-Kanal-SPI, Bias-Wiederholbarkeit −40°C ≤ TA ≤ +85°C und Skalafaktor-Nichtlinearität FS=450 o/s

Beste Preis erhalten

GSRBA500D Quarzflexibles Beschleuniger mit ±70 g Reichweite, geringer Größe 22 mm × 22 mm × 14 mm und hoher Zuverlässigkeit für Luft- und Raumfahrt

Beste Preis erhalten

GSQAT160 Quarz-Flexibler Beschleunigungssensor mit Offset <20 mg, Skalierungsfaktor 2,75 mA/g ± 1,8 % und Offset-Wiederholbarkeit 1 mg

Beste Preis erhalten

Mini Größe Ø18.8×21 Quarz Flexibles Beschleuniger mit Skalierungsfaktor 2.2~3.5mA/g und Bias-Wiederholbarkeit ≤100ug

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

Miniaturisierte, hochpräzise, große Anzahl von Trägheits-Pilotbeschleunigungsmessern für den Einsatz

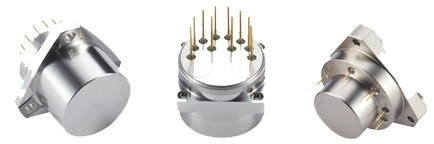

Der flexible Quarz-Beschleunigungsmesser der KSJB3-Serie ist ein kleiner, hochpräziser Beschleunigungsmesser mit großer Trägheitsnavigationsebene. Das Produkt verfügt über eine hervorragende Langzeitstabilität, Wiederholbarkeit, Startleistung, Umgebungsanpassungsfähigkeit und hohe Zuverlässigkeit sowie andere Eigenschaften. Es kann für statische Tests und dynamische Tests verwendet werden und ist auch ein Standard-Vibrationssensor und Neigungssensor.

Das Produkt verfügt über ein einzigartiges miniaturisiertes Design und einen Verpackungsprozess. Der Ausgangsstrom und die Kraft oder Beschleunigung sind linear. Der Benutzer kann den geeigneten Abtastwiderstand durch Berechnung auswählen, um eine hochpräzise Ausgabe zu erzielen. Der eingebaute Temperatursensor kann zur Kompensation des Offsetwerts und des Skalierungsfaktors verwendet werden, um den Einfluss der Umgebungstemperatur entsprechend den Benutzeranforderungen zu reduzieren.

Anwendungen:

Trägheitsmessung von Trägheitsnavigationssystemen und Schwingungsisolationstest sowie Neigungstest von Präzisionsinstrumenten und -geräten in der Luft- und Raumfahrt, Luftfahrt, Schiffen, Waffen und anderen Bereichen.

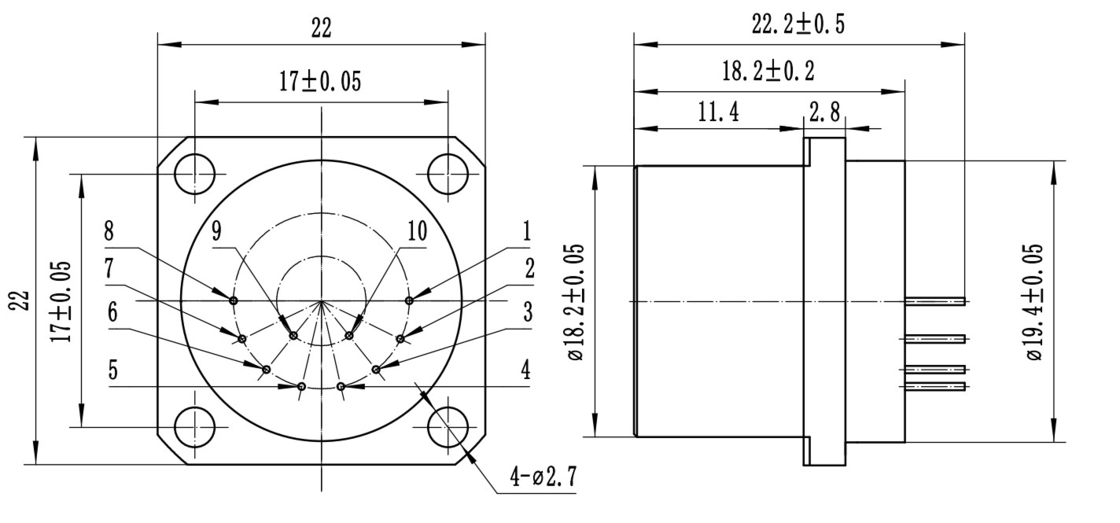

1.Quadratische Flanschabmessungen

Pin-Definition:

Signalausgang
Luft
Leistung -15V
Stromversorgung +15V
Strom- und Signalmasse
6, 7, 8, leer
-9V oder pt1000
+9V oder pt1000

2.Dreieckige Flanschabmessungen

3.Abmessungen des umgekehrten Dreiecksflansches

technische Parameter:

Nummer	Parameter	KSJB3-01	KSJB3-02	KSJB3-03
1	Umfang	±60g	±60g	±60g
2	Schwellenwert	5μg	5μg	5μg
3	Abweichungswert K₀/K₁	≤±5 mg	≤±7 mg	≤±5 mg
4	Skalierungsfaktor K₁	1,0 ± 0,2 mA/g	1,0 ± 0,2 mA/g	0,6 ± 0,2 mA/g
5	Nichtlinearer Koeffizient zweiter Ordnung K₂	≤±20μg/g2	≤±30μg/g2	≤±20μg/g2
6	0g 4 Stunden Kurzzeitstabilität	≤10 μg	≤20 μg	≤20 μg
7	1g 4 Stunden Kurzzeitstabilität	≤10 ppm	≤20 ppm	≤20 ppm
8	Abweichungswert Synthese Wiederholbarkeit σK₀(1σ,ein Monat)	≤15 μg	≤50 μg	≤50 μg
9	Skalierungsfaktor integrierte Wiederholgenauigkeit σK₁/K₁(1σ,ein Monat)	≤15 ppm	≤50 ppm	≤50 ppm
10	Umfassende Wiederholbarkeit der nichtlinearen Koeffizienten K₂/K₁(1σ,ein Monat)	≤±20 μg/g2	≤±30 μg/g2	≤±30 μg/g2
11	Abweichungswert Temperaturkoeffizient (Der Mittelwert der gesamten Temperaturzone)	≤±15 μg /℃	≤±50 μg /℃	≤±50 μg /℃
12	Skalierungsfaktor Temperaturkoeffizient (Der Mittelwert der gesamten Temperaturzone)	≤±15 ppm /℃	≤±80 ppm /℃	≤±50 ppm /℃
13	Rauschen (Der Abtastwiderstand beträgt 840 Ω)	≤5mv	≤8,4 mV	≤8,4 mv
14	Eigenfrequenz	350~800 Hz	350~800 Hz	350~800 Hz
15	Bandbreite	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Zufällige Vibration	10g (20-2000Hz)	10g (20-2000Hz)	10g (20-2000Hz)
17	schlagen	150 g, 4,5 ms, 1/2 Sin	150 g, 4,5 ms, 1/2 Sin	150 g, 4,5 ms, 1/2 Sin
18	Betriebstemperaturbereich	-55~+85℃	-55~+85℃	-55~+85℃
19	Lagertemperaturbereich	-60~+120℃	-60~+120℃	-60~+120℃
20	Stromversorgung	±12~±15V	±12~±15V	±12~±15V
21	Aktueller Verbrauch	≤±20mA	≤±20mA	≤±20mA
22	Temperatursensor	Vom Benutzer anpassbar	Vom Benutzer anpassbar	Vom Benutzer anpassbar
23	Dimension	Ф18,2X23mm	Ф18,2X23mm	Ф18,2X23mm
24	Gewicht	≤30g	≤30g	≤30g

Notiz:

Der Skalierungsfaktor wird entsprechend den Benutzeranforderungen angepasst.
Temperatursensor: unterteilt in AD590, pt1000, 18B20,
Testzyklus: unterteilt in 1 Monat, 3 Monate, 6 Monate, 12 Monate, je nach Benutzeranforderungen zum Testen;
Gemäß den Installationsanforderungen des Benutzers; Die Abmessungen können je nach Benutzeranforderungen leicht angepasst werden, und andere Testanforderungen können je nach Kundenwunsch durchgeführt werden.
