Beschreibung des Produkts:
Das Quarz-Flexible Accelerometer der KSJB2-Serie ist ein außergewöhnlich präziser Sensor, der für die Trägheitsnavigation in einer Vielzahl von militärischen Anwendungen entwickelt wurde und Kräfte bis zu 100 g messen kann.Dieses Produkt ist wegen seiner außergewöhnlichen Langzeitstabilität sehr geschätzt., Wiederholbarkeit, Anlaufleistung, Anpassungsfähigkeit an verschiedene Umgebungen und bemerkenswerte Zuverlässigkeit.
Es kann sowohl für statische als auch für dynamische Prüfungen eingesetzt werden und dient auch als Standard-Schwingungs- und Neigungssensor.Der Ausgangsstrom des Sensors ist direkt proportional zur angewandten Kraft oder Beschleunigung, und die Benutzer können sie durch Auswahl des entsprechenden Probenwiderstands fein einstellen.Der eingebaute Temperatursensor ermöglicht die Kompensation von Verschiebungswerten und Skalierungsfaktoren, um die Auswirkungen von Temperaturänderungen bei Bedarf zu minimieren..
Die Anwendungen dieses Sensors umfassen Trägheitsmessungen in hochpräzisen militärischen Navigationssystemen, die in Luft- und Raumfahrt, Luftfahrt, Marineoperationen, Waffen und verschiedenen anderen Bereichen eingesetzt werden.Ausrüstung für Präzisionsgeräte, Vibrationsisolation und Neigungstests.

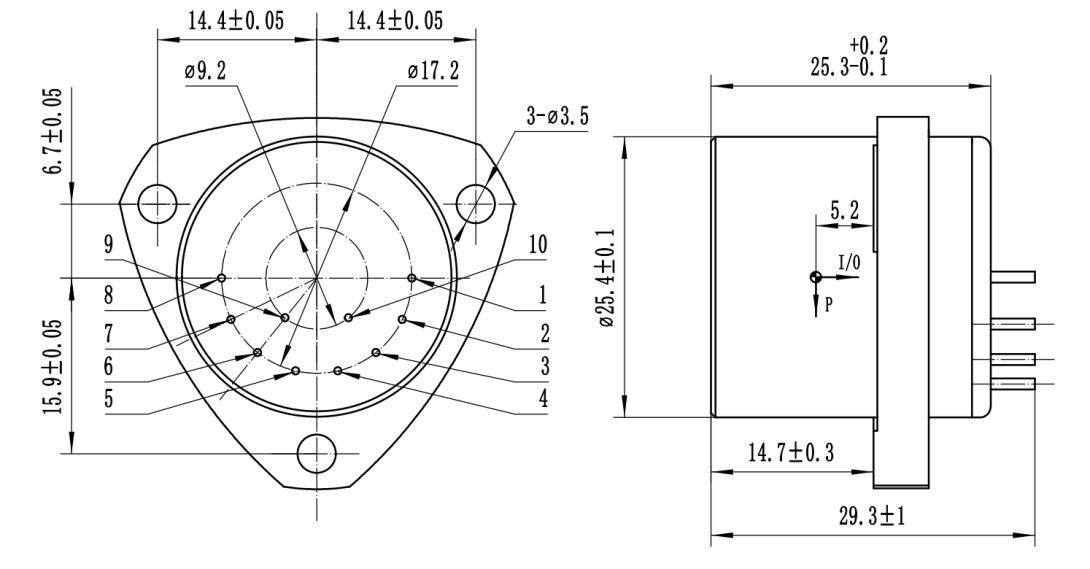

Umrissdiagramm und Pinnendefinition:
Abbildung I: Universalbeschleunigungsmesser
Pinnkonventionelle Definition: 1, Signallausgang; 2. Leer; 3, -15V; 4, +15V; 5, Stromversorgung und Signallausgang; 6. Leer; 7. Leer; 8. Leer; 9, -9V Ausgang; 10, +9V Ausgang.
Technische Parameter:
| Zahl |
Parameter |
KSJB2-01 |
KSJB2-02 |
KSJB2-03 |
| 1 |
Anwendungsbereich |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Schwellenwert |
5 μg |
5 μg |
5 μg |
| 3 |
Abweichungswert K0/K1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
Skalierungsfaktor K1 |
00,8 bis 1,2 mA/g |
00,8 bis 1,2 mA/g |
00,8 bis 1,2 mA/g |
| 5 |
Nichtlinearer Koeffizient K zweiter Ordnung2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
0g 4 Stunden kurzfristige Stabilität |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1 g 4 Stunden kurzfristige Stabilität |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
Abweichungswert Synthese Wiederholbarkeit σK0(1 σ, ein Monat) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Skalierungsfaktor integrierte Wiederholbarkeit σK1/K1(1 σ, ein Monat) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Umfassende Wiederholbarkeit nichtlinearer Koeffizienten K2/K1(1 σ, ein Monat) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
Abweichungswert Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Skalafaktor Temperaturkoeffizient ((Der mittlere Wert der gesamten Temperaturzone) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Geräusche ((Der Probenahmwiderstand beträgt 840Ω) |
≤ 5mv |
≤ 5mv |
≤ 5mv |
| 14 |
Natürliche Häufigkeit |
400 bis 800 Hz |
400 bis 800 Hz |
400 bis 800 Hz |
| 15 |
Bandbreite |
800 bis 2500 Hz |
800 bis 2500 Hz |
800 bis 2500 Hz |
| 16 |
Zufällige Vibrationen |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
6g ((20-2000Hz) |
| 17 |
Streik |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
100 g, 8 ms, 1/2 sin |
| 18 |
Betriebstemperaturbereich |
-55°C + 85°C |
-55°C + 85°C |
-55°C + 85°C |
| 19 |
Speichertemperaturbereich |
-60°C bis +120°C |
-60°C bis +120°C |
60°C bis + 120°C |
| 20 |
Stromversorgung |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
± 12 ~ ± 15 V |
| 21 |
Laufender Verbrauch |
≤ ± 20mA |
≤ ± 20mA |
≤ ± 20mA |
| 22 |
Temperatursensor |
Benutzeranpassbar |
Benutzeranpassbar |
Benutzeranpassbar |
| 23 |
Abmessung |
F25.4x30 mm |
F25.4x30 mm |
F25.4x30 mm |
| 24 |
Gewicht |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Anmerkung:
1. Der Skalierungsfaktor wird entsprechend den Anforderungen der Benutzer angepasst;
2.Temperatursensor: in AD590, pt1000, 18B20 und
3- Prüfzyklus: nach den Anforderungen des Anwenders in einen Monat, drei Monate, sechs Monate und zwölf Monate aufgeteilt;
4Die Abmessungen können entsprechend den Anforderungen des Benutzers leicht angepasst werden.und andere Prüfungen können nach Kundenanforderungen durchgeführt werden.
|
|
