Beschreibung des Produkts:

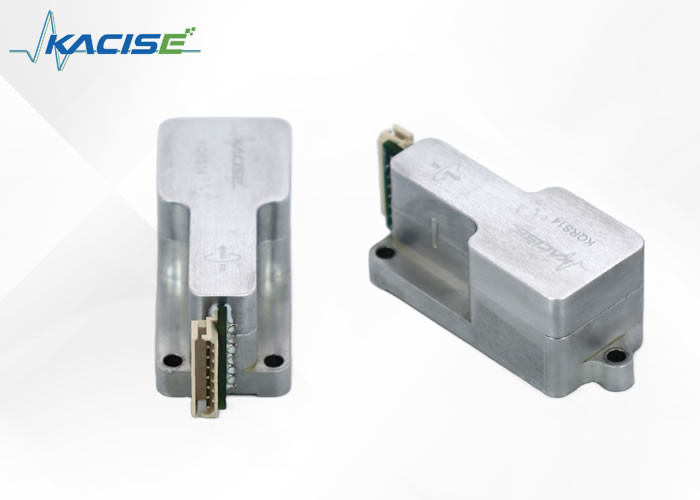

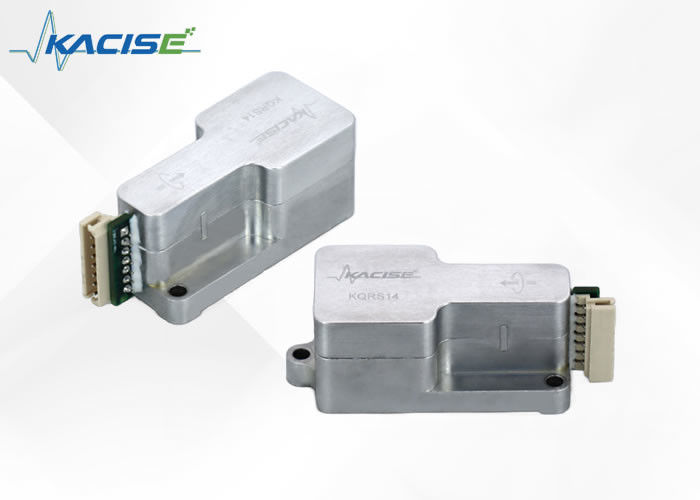

Der Drehzahlsensor KQRS14
Der KQRS14 ist ein sehr vielseitiger Festkörper-Tätigkeitssensor, der für die Messung von Winkelrotationsraten entwickelt wurde.die eine außergewöhnliche Genauigkeit und Zuverlässigkeit bietetDarüber hinaus beinhaltet es eine interne Leistungsregelung und einen Gleichspannungsbetrieb für zusätzliche Bequemlichkeit.
Abhängig von Ihren spezifischen Bedürfnissen gibt es zwei Versionen des KQRS14. Die erste ist die +12Vdc-Version, die besonders für diejenigen nützlich ist, die lieber Standardbatteriebetrieb verwenden.Diese Version verfügt über ein hochrangiges +1.0 bis +4,0 Vdc-Ausgang, der zuverlässige, kompromisslose Leistung bietet.
Die zweite Version des KQRS14 ist das Plus- und Minus-15-Vdc-Modell. Dies ist ideal für Personen, die eine bipolare Leistung von ±5 Vdc suchen.Diese Version ist für den Einsatz mit herkömmlichen doppelseitigen Stromversorgungen ausgelegt.
Eigenschaften:
● Kompaktes und leichtes Design
● Weite Temperaturbereiche
● Gleichspannungs-Eingang/Hochspannungs-Gleichspannungsausgang
● Inneres Regulieren der Leistung
● Hochverlässlichkeit
● Stoßfest
Technische Parameter:
| Parameter |
KQRS14-0Der Wert der-102** |
KQRS14-0Der Wert der-103** |
| Macht Anforderungen |
| Eingangsspannung |
+9 bis +18 Vdc |
+9 bis +18 Vdc |
| Eingangsstrom |
< 20 mA |
< 25 mA (jede Versorgung) |
| Leistung |
| Standardbereiche |
± 50100,200,500°/Sek. |
| Vollständige Leistung (Nominell) |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für alle Fahrzeuge, die in der Kategorie der Fahrzeugklasse 1 eingesetzt werden. |
± 5 Vdc |
| Kalibrierung des Skalenfaktors (typisch bei 22 °C) |
± 2% des Wertes |
| Skalierungsfaktor über Temperatur (Temperatur ab 22°C typisch) |
≤ 0,06%/°C |
| Biaskalibrierung (typisch bei 22°C) |
+2,5 ±0,045 Vdc |
0.0±0.075 Vdc |
| Schwankungen der Temperatur (ab 22°C) |
< 3,0°/Sek. |
| Kurzfristige Biasstabilität (100 Sekunden bei konstanten Temperaturen) |
< 0,05°/s, typisch |
| Langfristige Biasstabilität (1 Jahr) |
≤ 1,0°/s. |
| G Empfindlichkeit (typisch) |
≤ 0,06°/sec/g |
| Startzeit (typisch) |
< 2,0 Sek |
| Bandbreite (-90° Phaseverschiebung) |
> 50 Hz |
| Nichtlinearität (typisch) % Vollbereich |
≤ 0,05% der F.R. |
| Schwellenwert/Auflösung |
≤ 0,004°/s* |
| Ausgangsgeräusche (DC bis 100 Hz) |
≤ 0,05°/sec./√Hz* |
≤ 0,02°/sec./√Hz* |
| Gewicht |
≤ 50 g |
| Umwelt |
| Betriebstemperatur |
-40°C bis +85°C |
| Speichertemperatur |
-55°C bis +100°C |
| Vibrationsbetrieb*** |
5 gm 20 Hz bis 2 kHz zufällig |
| Vibrationsüberlebensfähigkeit*** |
10 gms 20 Hz bis 2 kHz zufällig 5 Minuten/Achse |
| Schock |
200 g, jede Achse |
Abmessungen:
Beschreibung der Schnittstelle:
KQRS14-0XXXX-102 Pinnenaufgabe
| Zahl |
Erklären Sie |
Zahl |
Erklären Sie |
| 1 |
Strom und Signal |
5 |
Rate Output |
| 2 |
+Vdc-Eingang |
6 |
Keine Verbindung, lassen Sie offen. |
| 3 |
Keine Verbindung, lassen Sie offen. |
7 |
Eingebundene Prüfung |
| 4 |
Keine Verbindung, lassen Sie offen. |
|
|
KQRS14-0XXXX-103 Pinnenaufgabe
| Zahl |
Erklären Sie |
Zahl |
Erklären Sie |
| 1 |
-Vdc-Eingang |
5 |
Rate Output |
| 2 |
+Vdc-Eingang |
6 |
Keine Verbindung, lassen Sie offen. |
| 3 |
Stromversorgung |
7 |
Eingebundene Prüfung |
| 4 |
Signalplatz |
|
|
Anwendungen:
Verbesserte Stabilität und Kontrolle für verschiedene Anwendungen
Unser Unternehmen bietet eine Reihe von technischen Lösungen an, die die Stabilität und Steuerung verschiedener Systeme verbessern sollen.
- Plattformstabilisierung
- Kurzfristige Navigation
- GPS-Verstärkung
- Kamera-Stabilisierung
- Geräte
- Steigerung der Fahrkontrolle
- Steuerung der Windkraftanlage
Die Plattformstabilisierung verbessert die Stabilität von Plattformen wie Booten und Drohnen, um eine stetige Bewegung zu gewährleisten und Reisekrankheit zu reduzieren.Kurzzeitnavigation hilft bei der Navigation in unbekannten Gebieten und kompensiert Störungen im GPS-Signal.
Unsere GPS-Erweiterungstechnologie verbessert die Genauigkeit der GPS-Signale, macht sie zuverlässiger und liefert präzise Standortinformationen für eine Vielzahl von Anwendungen.Die Kamera-Stabilisierung sorgt für klare, durch Kompensation für Kamera-Schüttelungen und Vibrationen.
Instrumenten verbessern die Messung und Analyse von Daten in verschiedenen Anwendungen.,Während die Steuerung von Windkraftanlagen die Leistung von Windkraftanlagen durch fortschrittliche Steuerungsalgorithmen optimiert.
Unterstützung und Dienstleistungen:
Unser elektronischer Gyroskop-Sensor ist so konzipiert, dass er für eine Vielzahl von Anwendungen eine präzise Bewegungsanzeige ermöglicht.Unser technischer Support und unsere Dienstleistungen sind darauf ausgerichtet, dass Sie unseren Gyroskop-Sensor effektiv in Ihre Projekte integrieren und verwenden können.
Technische Unterstützung:
- umfassende Online-Dokumentation: Zugang zu detaillierten Produktspezifikationen, Integrationsführer,und Fehlerbehebungsartikel, um Ihnen bei technischen Fragen zu unserem elektronischen Gyroskop-Sensor zu helfen.
Dienstleistungen:
- E-Mail-Support: Kontaktieren Sie unser spezialisiertes Support-Team, um persönliche Hilfe bei technischen Problemen zu erhalten.
Wir verpflichten uns, Ihnen die Unterstützung zu bieten, die Sie benötigen, um unseren elektronischen Gyroskop-Sensor zu seinem vollen Potenzial zu nutzen.
Verpackung und Versand:
Der elektronische Gyroskopsensor ist in einer robusten, antistatischen Verpackung untergebracht, um sicherzustellen, dass das Gerät während des Transports sicher und unbeschädigt bleibt.Das Innere der Verpackung ist mit einem Dämpfstoff ausgekleidet, der Stoß und Vibrationen absorbiert, der den sensiblen Komponenten des Sensors zusätzlichen Schutz bietet.
Vor dem Versand wird jede Verpackung versiegelt und einer gründlichen Prüfung unterzogen, um sicherzustellen, dass der Sensor sicher eingeschlossen ist.Die Außenseite der Verpackung ist mit Handhabungsanweisungen und dem Inhalt der Verpackung klar gekennzeichnet, um eine sorgfältige Handhabung zu erleichtern und den Empfänger über das eingeschlossene Gerät zu informieren..
Für den Versand wird der verpackte elektronische Gyroskopsensor in eine größere, langlebige Kartonscheibe gelegt, die den Belastungen des Transports standhält.wenn nötig, werden zusätzliche Polstermaterialien hinzugefügt, um Bewegungen innerhalb der Box während des Transports zu verhindern.
Jede Sendung enthält einen detaillierten Verpackungsbogen mit Produktinformationen und eine eindeutige Seriennummer für die Bestandsverfolgung und Qualitätskontrolle. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
