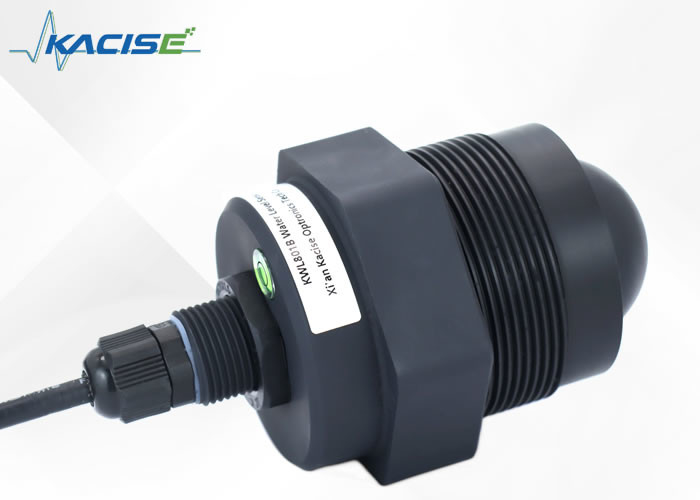

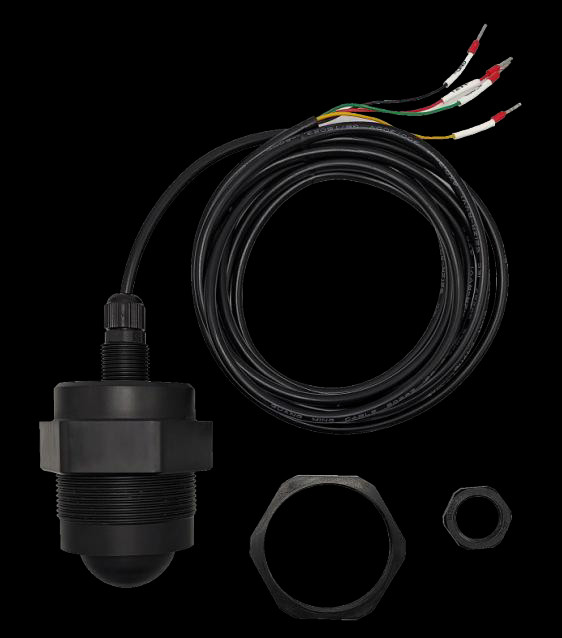

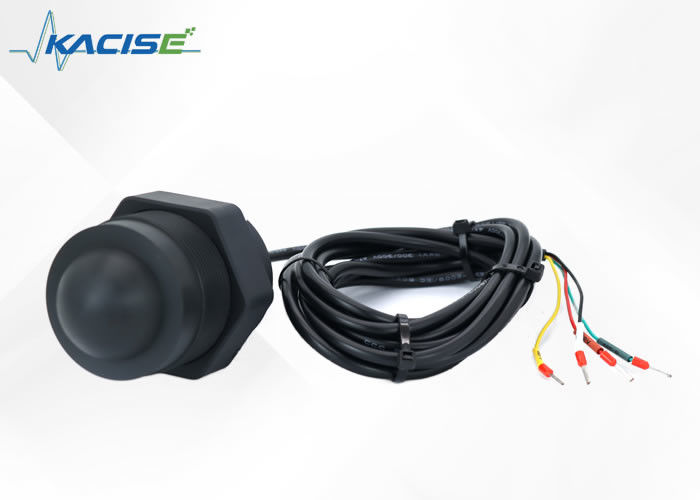

Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich

Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich

Place of Origin:

CHINA

Markenname:

KACISE

Zertifizierung:

CE

Model Number:

KWL801B

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Kommunikation:
RS485
Wasserdichte:
IP68
Arbeitsfeuchtigkeit:
0~95%
Häufigkeit des Erwerbs:
≥ 200 ms/ konfigurierbar
Antennenstrahlbreite:
± 2,75°
HF-Impulsstrom:
100 mA/20 ms
Messbereich:
0.2~40m 0,18~30m 0,1~15/20m 0,06~3/5/10m
Versorgungsspannung:
9 ~ 24 V
Zahlungs- und Versandbedingungen
Minimum Order Quantity
2
Preis
130
Packaging Details
Carton
Payment Terms
100% payment in advance
Beschreibung des Produkts
  • Einleitung



1.1 Produktübersicht



Der Radarniveausensor KWL801B-RS485 entspricht den Standardspezifikationen der nationalen Norm DB50/T 826-2017 für Niveausmessgeräte.Sein Kernkomponent ist mit einer vollständig versiegelten IP68-Wasserdichtung ausgelegt.

Der maximale Messbereich des Produkts beträgt bis zu 40 Meter mit einem minimalen toten Fleck von weniger als 6 cm.

Aufgrund der höheren Frequenz und der breiteren Bandbreite erreicht es eine höhere Genauigkeit.

Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich 0

1.2 Detektionsprinzip



Der Radarspiegelsensor basiert auf dem Prinzip der Zeitdomainreflexion (TDR). Der elektromagnetische Impuls verbreitet sich entlang des Kabels oder der Sonde mit der Lichtgeschwindigkeit.Wenn es die Oberfläche des Messmediums trifft, wird ein Teil des Impulses des Radarniveaumessers reflektiert, so dass ein Echo auf demselben Weg zum Impulssender zurückkehrt,und der Abstand zwischen dem Sender und der Oberfläche des Messmediums ist in direktem Verhältnis zur Ausbreitungszeit des Impulses, so wird die Höhe der Ebene berechnet.



2.Merkmal

  • Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
  • Kompaktere HF-Architektur
  • Höhere Signal-Rausch-Verhältnis
  • Kleinere tote Zone
  • Arbeitsbandbreite von 5 GHz
  • Höhere Auflösung und Messgenauigkeit
  • Weniger Einfluss von Störungen in der Installationsumgebung
  • Einfachere Installation und
  • Modernes Design einer integrierten flachen Antenne



  • Technische Spezifikation
Modell KWL801B-RS485
Frequenz der Messung 80 GHz
Kommunikation RS485
Häufigkeit des Erwerbs ≥ 200 ms/ konfigurierbar
Betriebsstrom 12V/14mA
Messgenauigkeit der Entfernung ±2 mm
Kommunikationsprotokoll Modbus/Textprotokoll
Antennenstrahlbreite ± 2,75°
Versorgungsspannung 9 ~ 24 V
Messbereich

0.2 bis 40 m

0.18 bis 30 m

0.1~15/20 m

0.06~3/5/10m

HF-Impulsstrom 100 mA/20 ms
Arbeitsfeuchtigkeit 0~95%
Art des Gewindes G-Gewinde/ maßgeschneidert
Betriebstemperatur -40 bis 75°C
Wasserdichte IP68
Nettogewicht 00,6 kg





4.Anweisungen zur Verkabelung



Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich 1





5.Dimension

Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich 2



6.Installationsanleitung



6.1 IInspektion vor der Installation



(1) Nehmen Sie den Sensor aus der Verpackung, überprüfen Sie sorgfältig die Verpackungsliste gemäß der Bedienungsanleitung und prüfen Sie, ob das Zubehör komplett ist.

(2) Lesen Sie sorgfältig die Gebrauchsanleitung und das Produktzertifikat.

(3) Überprüfen Sie, ob sich das Instrument nicht beschädigt hat, insbesondere ob die Haupteinheit intakt ist.und achten Sie darauf, die Haupteinheit richtig zu platzieren, um zu verhindern, dass sie umgeworfen wird.



6.2RadarEinrichtung von Niveaussensoren



6.2.1Vor der Installation überprüfen



Bitte überprüfen Sie vor der Installation des Sensors wie folgt:

Ob an der Anlagestelle Bäume oder andere Trümmer über dem Medium liegen.

Ob die Befestigungshülle horizontal installiert ist.

Wenn die Befestigungshülle nicht horizontal installiert werden kann, muss die Halterung entsprechend dem Abhang auf der Sensoroberfläche eingestellt werden, um sicherzustellen, dass der Sensor in einer horizontalen Position ist.



6.2.2 Installation



(1) Stellen Sie sicher, dass der Sensor senkrecht zur Mediumoberfläche ist.

(2) Vermeiden Sie, daß der Sendestrahl Störobjekte strahlt und falsche Echos erzeugt.

Für typische Arbeitsbedingungen siehe Folgendes:



Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich 3

Radar-Level-Sender RS485 Kommunikation IP68 Wasserabwehr Für 0,1-15/20m Messbereich 4



Stellen Sie sicher, dass der Radaranzeiger senkrecht auf die mittlere Oberfläche angebracht ist.

Die Neigung schwächt die Empfangsamplitude und beeinträchtigt die normale Reichweite.



Aufmerksamkeit:

Versuchen Sie, den Sensor festzuhalten, um bei der Installation zu vermeiden, und halten Sie die Umgebung so offen wie möglich.

1Der Abstand zwischen Sensor und Messmedium ist größer als 30 cm, um sicherzustellen, dass die Vorderseite des Sensors (Antenne) senkrecht zum Messmedium ist.

2. der Abstand zwischen dem Sensor und dem Rand des Tanks, dem Rand des Pools, dem Rand des Flussschutzes und dem Rand des Pools größer als 0,5 m ist;

3. Wählen Sie die Position der Wasseroberfläche mit geringen Schwankungen aus, um das Modul zu installieren (versuchen Sie nicht, in der Wassereinspritzhalle, in der Ableitung und in anderen Wasseroberflächen mit großen Schwankungen zu installieren,je größer die Wasseroberflächenfluktuation, desto schlechter ist die Messgenauigkeit)
