Produktbeschreibung:

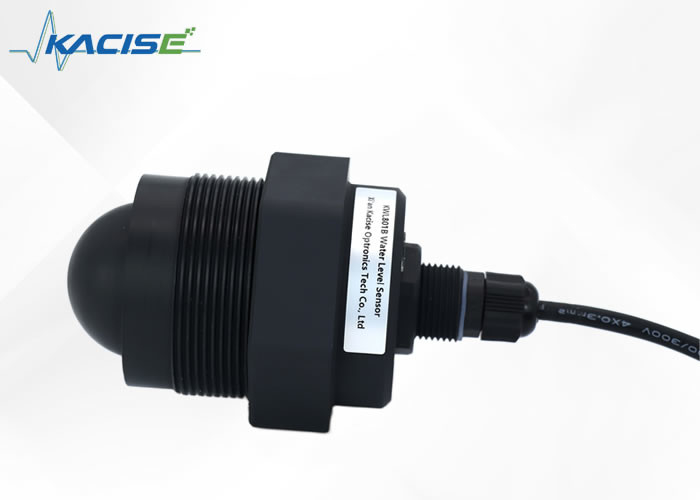

Der Radar-Füllstandsensor KWL801B-RS485 ist ein hochmodernes Gerät, das der nationalen Norm DB50/T 826-2017 für Füllstandmessgeräte entspricht. Seine Kernkomponente verfügt über ein vollständig versiegeltes, wasserdichtes IP68-Design, das gewährleistet, dass das Produkt auch in rauen Umgebungen sicher bleibt.
Der maximale Messbereich des Radar-Füllstandsensors KWL801B-RS485 reicht bis zu 40 Meter, mit einem ultraminimalen toten Winkel von weniger als 6 cm. Das Produkt bietet dank seiner höheren Frequenz und größeren Bandbreite eine überlegene Genauigkeit.

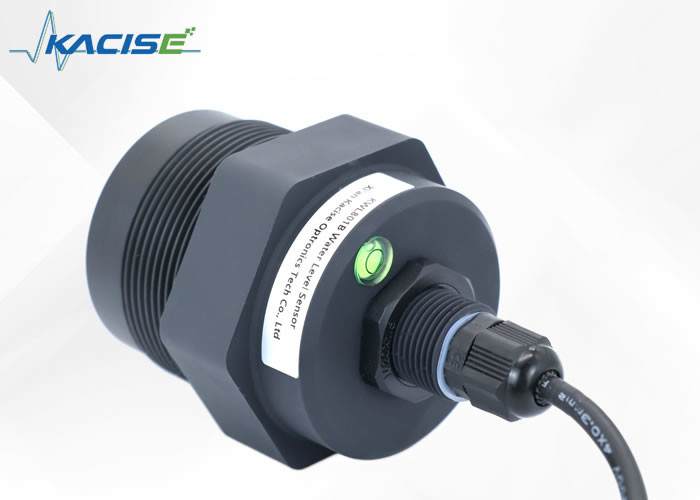

Dieser Radar-Füllstandsensor verfügt über eine feste Halterung für eine schnelle und einfache Installation. Wir wissen, dass der Installationsprozess ebenso wichtig ist, und haben daher eine einfache Installationsmethode entwickelt, die sowohl zeitsparend als auch genau ist.
Merkmale:
- Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
- Kompaktere HF-Architektur
- Höheres Signal-Rausch-Verhältnis
- Kleinere Totzone
- 5 GHz Arbeitsbandbreite
- Höhere Messauflösung und Messgenauigkeit
- Geringerer Einfluss durch Störungen in der Installationsumgebung
- Bequemere Installation und
- Modernes Design der integrierten Flachantenne
Technische Spezifikationen:
| Modell |
KWL801B-RS485 |
| Häufigkeit der Messung |
80 GHz |
| Kommunikation |
RS485 |
| Häufigkeit der Akquise |
≥200ms/konfigurierbar |
| Betriebsstrom |
12V/14mA |
| Genauigkeit der Entfernungsmessung |
±2mm |
| Kommunikationsprotokoll |
Modbus/Textprotokoll |
| Breite des Antennenstrahls |
±2,75° |
| Versorgungsspannung |
9~24V |
| Messbereich |
0,2 ~ 40 m
0,18 ~ 30 m
0,1 ~ 15/20 m
0,06 ~ 3/5/10 m
|
| HF-Pulsstrom |
100mA/20ms |
| Arbeitsfeuchtigkeit |
0~95 % |
| Art des Threads |
G-Gewinde/kundenspezifisch |
| Arbeitstemperatur |
-40~75℃ |
| Grad der Wasserbeständigkeit |
IP68 |
| Nettogewicht |
0,6 kg |

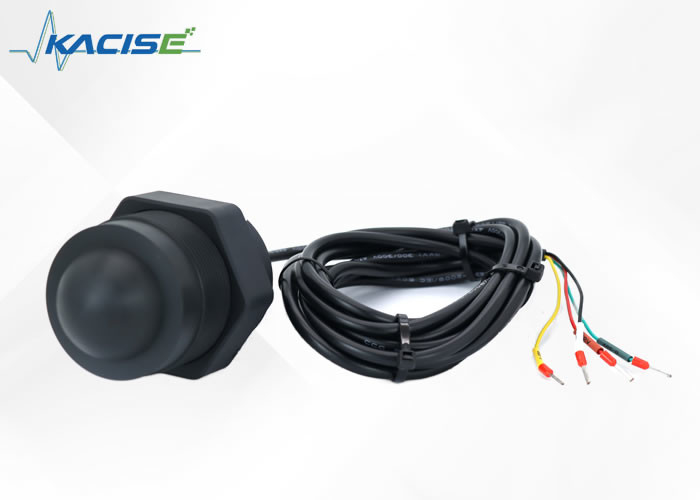

Verkabelungsanweisungen
| Rote Linie |
VCC (9~24V-Stromversorgung) |
| Schwarze Linie |
GND |
| Gelbe Linie |
485-A |
| Grüne Linie |
485-B |
Dimension:
Installation:
(1) Stellen Sie sicher, dass der Sensor senkrecht zur Mediumoberfläche steht.
(2) Vermeiden Sie, dass der Sendestrahl Störobjekte bestrahlt und falsche Echos erzeugt.
Typische Arbeitsbedingungen finden Sie im Folgenden:
Anwendungen:
Radar-Füllstandsensor erklärt
Der Radar-Füllstandsensor ist ein Gerät, das das Prinzip der Zeitbereichsreflexion (TDR) nutzt, um den Füllstand von Flüssigkeiten oder Feststoffen genau zu messen. Der Sensor nutzt einen elektromagnetischen Impuls, der sich mit Lichtgeschwindigkeit entlang eines Kabels oder einer Sonde ausbreitet.
Trifft der Impuls auf die Oberfläche des Messmediums, wird ein Teil davon als Echo zum Impulsgeber zurückreflektiert. Der Impuls wandert dann auf dem gleichen Weg zurück, auf dem er gekommen ist. Der Abstand zwischen Sender und Oberfläche des Messmediums verhält sich direkt proportional zur Ausbreitungszeit des Impulses.
Anhand der Laufzeit des Impulses kann das Radar-Füllstandmessgerät die Höhe des zu messenden Mediums berechnen. Dies wird erreicht, indem die Zeit genutzt wird, die der Impuls benötigt, um vom Sender zur Oberfläche des Messmediums und wieder zurück zum Sender zu gelangen.
Support und Dienstleistungen:
Das Radar-Füllstandsmessumformer-Produkt wird mit einer Reihe von technischem Support und Services geliefert, um optimale Leistung und Kundenzufriedenheit zu gewährleisten. Zu diesen Leistungen gehören:
1. Anleitung und Unterstützung bei der Installation: Unser Expertenteam kann Sie bei der Installation des Radar-Füllstandmessumformers unterstützen, um sicherzustellen, dass er korrekt eingerichtet ist und ordnungsgemäß funktioniert.
2. Schulung: Wir bieten Schulungsprogramme an, um Kunden dabei zu helfen, sich mit dem Produkt und seinen Funktionen vertraut zu machen und ihnen zu zeigen, wie sie eventuell auftretende Probleme beheben können.
3. Wartungs- und Reparaturdienste: Unser Team kann Wartungs- und Reparaturdienste anbieten, um den Radar-Füllstandtransmitter in Top-Zustand zu halten und seine Lebensdauer zu verlängern.
4. Technischer Support: Unser technisches Support-Team steht zur Verfügung, um alle Fragen oder Bedenken der Kunden zum Produkt zu beantworten, einschließlich Problemen und Diagnoseproblemen.
5. Kalibrierungsdienste: Wir bieten Kalibrierungsdienste an, um die Genauigkeit der Messungen des Radar-Füllstandtransmitters sicherzustellen.
Insgesamt ist es unser Ziel, umfassenden technischen Support und Dienstleistungen anzubieten, um unseren Kunden zu helfen, das Beste aus ihrem Radar-Füllstandsmessumformer herauszuholen und sicherzustellen, dass sie mit ihrem Kauf zufrieden sind.
Verpackung und Versand:
Produktverpackung:
- Der Radar-Füllstandtransmitter wird sicher in einem Karton verpackt.
- Der Karton wird mit Schutzmaterialien gefüllt, um Schäden während des Transports zu verhindern.
- Für zusätzlichen Schutz wird das Produkt außerdem in Luftpolsterfolie verpackt.
Versand:
- Der Versand erfolgt über einen seriösen Kurierdienst.
- Kunden erhalten eine Sendungsverfolgungsnummer, um den Status ihrer Sendung zu überwachen.
- Die Versandkosten variieren je nach Zielort und Versandart, die der Kunde gewählt hat.
