Beschreibung des Produkts:
Der Radarniveausensor KWL801B-RS485 wurde speziell für die Einhaltung der Standardspezifikationen der nationalen Norm DB50/T 826-2017 für Niveaumeter entwickelt.Die Kernkomponente des Sensors ist mit einer vollständig versiegelten IP68-Wasserdichtung ausgelegt, so dass es für den Einsatz in einer Vielzahl von Umgebungen geeignet ist und starken Niederschlägen und anderen rauen Umweltbedingungen standhält.
Einer der Hauptvorteile dieses Produktes sind seine Langstreckenfähigkeiten.der einen erheblichen Vorteil für die Messung der Werte großer Tanks oder Behälter darstelltAußerdem verfügt der Sensor über einen minimalen toten Fleck von weniger als 6 cm, wodurch der Benutzer auch in engen Räumen den Messstand der überwachten Flüssigkeit oder des überwachten Materials genau messen kann.
Ein weiteres wichtiges Merkmal des Radarsensors KWL801B-RS485 ist seine hohe Genauigkeit.Es erreicht eine höhere Genauigkeit im Vergleich zu anderen Sensoren auf dem Markt.Dies macht es zu einer idealen Wahl für Industriezweige, in denen Präzision und Genauigkeit von entscheidender Bedeutung sind, wie die Fertigung oder die chemische Verarbeitung.
Der Sensor ist auch unglaublich einfach zu installieren. Er kommt mit einer festen Halterung, die eine einfache und sichere Installation auf Tanks oder Schiffe ermöglicht.Dies stellt sicher, dass der Sensor schnell und effizient installiert werden kann, wodurch Unternehmen Zeit und Geld sparen können.
Technische Spezifikationen
| Modell |
KWL801B-RS485 |
| Messfrequenz |
80 GHz |
| Kommunikation |
RS485 |
| Häufigkeit des Erwerbs |
≥ 200 ms/ konfigurierbar |
| Betriebsstrom |
12V/14mA |
| Messgenauigkeit der Entfernung |
±2 mm |
| Kommunikationsprotokoll |
Modbus/Textprotokoll |
| Antennenstrahlbreite |
± 2,75° |
| Versorgungsspannung |
9 ~ 24 V |
| Messbereich |
0.2 bis 40 m
0.18 bis 30 m
0.1~15/20 m
0.06~3/5/10m
|
| HF-Impulsstrom |
100 mA/20 ms |
| Arbeitsfeuchtigkeit |
0~95% |
| Art des Gewindes |
G-Gewinde/ maßgeschneidert |
| Betriebstemperatur |
-40 bis 75°C |
| Wasserdichte |
IP68 |
| Nettogewicht |
00,6 kg |
Anweisungen für die Verkabelung
| Rote Linie |
VCC (9 bis 24 V Strom) |
| Schwarze Linie |
GND |
| Gelbe Linie |
485-A |
| Grüne Linie |
485-B |
Abmessungen:
Einrichtung:
(1) Stellen Sie sicher, dass der Sensor senkrecht zur Mediumoberfläche ist.
(2) Vermeiden Sie, daß der Sendestrahl Störobjekte strahlt und falsche Echos erzeugt.

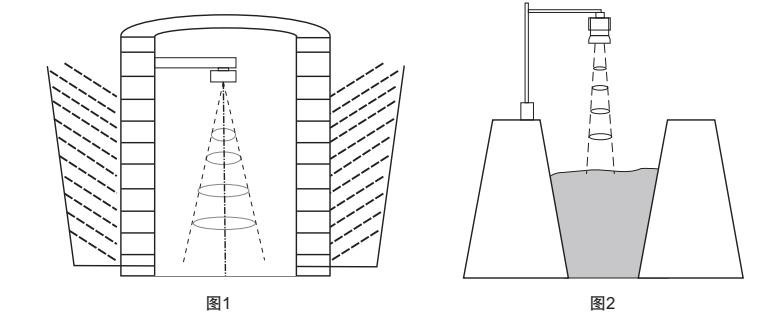

Für typische Arbeitsbedingungen siehe Folgendes:
Anwendungen:
Das Funktionsprinzip der Radarsensoren basiert auf dem Konzept der Zeitdomainreflexion (TDR).Diese Sensoren arbeiten, indem sie einen elektromagnetischen Impuls emittieren, der entlang eines Kabels oder einer Sonde fährt, mit Lichtgeschwindigkeit.
Wenn der elektromagnetische Impuls auf die Oberfläche des zu überwachenden Messmediums trifft, wird ein Teil des Impulses zurück zum Sender des Radaranzeigers reflektiert.auf demselben Weg, den es zurückgelegt hat.Die Zeit, die der Impuls benötigt, um sich in beide Richtungen zu bewegen, wird dann gemessen und zur Berechnung des Abstands zwischen dem Sender und der Oberfläche des Messmediums verwendet.
Auf der Grundlage der Flugzeit des Impulses kann der Radarspiegelsensor die Höhe der überwachten Ebene bestimmen und berechnen.Diese Informationen werden anschließend an das angeschlossene Überwachungs- oder Kontrollsystem zur Analyse und Entscheidungsfindung basierend auf den spezifischen Anwendungsanforderungen gesendet..
Unterstützung und Dienstleistungen:
Das Radar Level Transmitter Produkt ist mit einem umfassenden technischen Support- und Servicepaket ausgestattet, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.Unser Expertenteam ist bereit, Ihnen bei der Installation zu helfen.Wir bieten auch regelmäßige Wartungsdienste an, um Ihre Geräte optimal funktionieren zu lassen.Wir bieten Schulungsmöglichkeiten, um Ihnen zu helfen, das Beste aus Ihrem Radar-Level-Sender zu machen.Kontaktieren Sie uns, um mehr über unseren technischen Support und unsere Dienstleistungen zu erfahren.
Verpackung und Versand:
Produktverpackung:
- Der Radar-Level-Sender ist sorgfältig in Blasenfolie eingewickelt.
- Anschließend wird es in eine robuste Kartonbox gelegt.
- Die Kiste ist mit langlebigem Verpackungsteppi versiegelt, um sicherzustellen, dass das Produkt sicher ankommt.
Versand:
- Das Produkt wird über einen zuverlässigen Kurierdienst versandt.
- Kunden erhalten eine Tracking-Nummer, um den Fortschritt ihrer Sendung zu überwachen.
- Die Versandzeit kann je nach Bestimmungsort variieren, aber wir tun unser Bestes, um eine rasche Lieferung zu gewährleisten.
