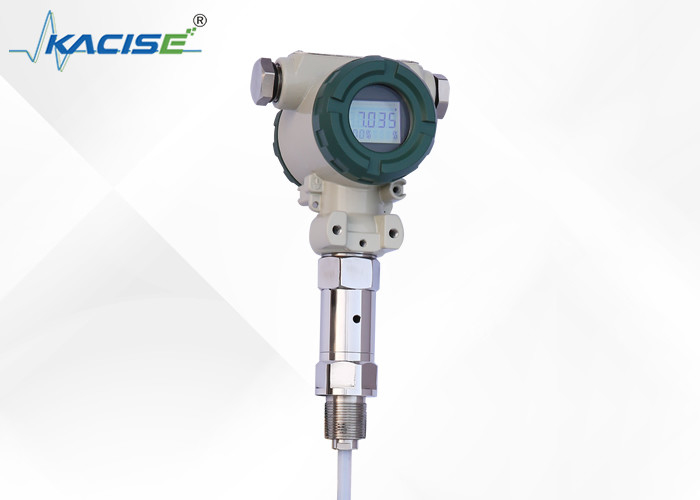

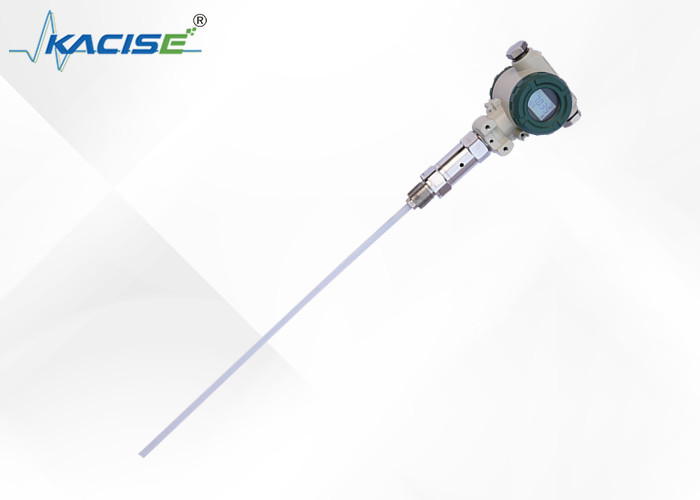

Edelstahl-Kapazitätsniveausensor-Sensor für den Druckbereich von -0,1 MPa bis 32 MPa

Beschreibung des Produkts:

Der kapazitive Niveaussender der KCF600-Serie ist so konzipiert, dass er eine Vielzahl von Flüssigkeiten unter rauen Bedingungen wie hoher Temperatur und Druck, hoher Korrosion, leichter Kristallisation,und leicht zu steckenEs eignet sich zur Messung von Wasser, Säure- und Alkalilösungen sowie des Wasserstandes im Kessel.

Dieser Niveaussender verfügt über keine beweglichen oder flexiblen Teile und ist somit sehr zuverlässig und belastungsbeständig.In verschiedenen Situationen, kann er die herkömmlichen Schwimm-, Eingangs- und Differentialdruck-Leveltransmitter ersetzen.

Die Schlüsselteile des KCF600-Level-Senders verwenden fortschrittliche RF-kapazitive Sensorkreise, die durch Temperatur präzise kompensiert und auf Linearität korrigiert werden.Dies stellt sicher, dass der Ausgang ein standardisiertes elektrisches Signal ist (typischerweise 4 ~ 20mA)Um das System zu konfigurieren, können Sie zwischen den Kommunikationsprotokollen HART, CANBUS und 485 wählen.

Der Sender verfügt über eine Selbstkalibrierfunktion, die den gesamten Bereich abdeckt und es Benutzern ermöglicht, automatische Kalibrierungen "Null" und "Bereich" mit zwei Tasten durchzuführen.Dieses Merkmal ermöglicht eine einfache Anpassung an verschiedene und komplexe Situationen.

Eigenschaften:

Einfache und zuverlässige Strukturen

Die Strukturen unserer Produkte sind einfach und enthalten keine beweglichen oder elastischen Komponenten.es sind keine regelmäßigen mittleren oder kleinen Reparaturen erforderlich.

Ausgangsvariante des Signals

Um unterschiedliche Systemkonfigurationen zu erleichtern, bieten unsere Produkte eine Vielzahl von Signal-Ausgabeoptionen für Kunden zur Auswahl.

Messgenauigkeit

Unsere Produkte eignen sich für die Messung von Hochtemperatur- und Hochdruckbehältern.Form des Behälters, oder Einfluss von Druck.

Korresivflüssigkeitsmessung

Unsere Produkte eignen sich besonders für die Messung von Säure, Alkali und anderen ätzenden Flüssigkeiten.

Schutzmaßnahmen

Unsere Produkte bieten außerdem einen perfekten Schutz vor Überstrom, Überspannung und Strompolarität.

Technische Parameter:

●Erkennungsbereich: 0,01 bis 30 m

●Genauigkeit: Stufe 0.2, Stufe 0.5

● Druckbereich: -0,1 MPa bis 32 MPa

●Sondentemperatur: -50 ~ 250 °C

●Umgebungstemperatur: -20~60 °C

● Lagertemperatur: -55 °C+125 °C

●Ausgangssignal: 4×20mA,4 ~ 20mA mit HART-Kommunikation/485/CAN-Buskommunikation

●Versorgungsspannung: 12~28VDC (von der Sicherheitsschranke angetrieben)

●Festigung: Schraubmontage M20×1.5,M27x2,

Flankenbefestigung DN25,DN40,DN50.Spezifische Spezifikationen können angepasst werden

●Nassstoff: 316 Edelstahl,1Gr18Ni19Tior oder PTFE

●Langfristige Stabilität: ≤ 0,2% FS/Jahr,

●Temperaturverschiebung:≤0,02%FS/°C (Bereich von 0°70°C)

●Explosionswerte: Eigentlich sicher ExiraIIC T6, Flammfeste Ext II C T5

●Schutz:IP67

●Intrinsisch sichere Parameter:Ui:28VDC,Ii:93mA, Pi: 0,65W, Ci: 0,042uf, Li: 0mH

Ich...nstEinIch weiß nicht.tIchonEinndcoMmissIchaufIchng

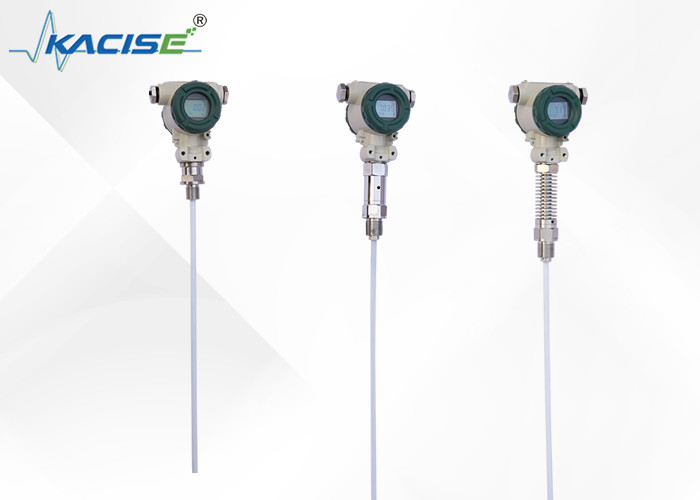

Der Kabel- und Stangebene-Sender verfügt über eine Vielzahl von festen Möglichkeiten, sich an verschiedene Standortbedingungen anzupassen, wenn der Standort nicht die Prozessmöglichkeiten wie den M20 × 1 bieten kann.5 weibliche Gewinde oder Flansche, können Sie aus drei Installationsmethoden wählen (wandmontierte, horizontale Rohrträger und vertikale Rohrträger, die Sie bei der Installation vor Ort praktisch machen.(Mit Bildern)

Bei der Messung der Medien der größeren Beweglichkeit kann der Anwender die Gewichtsanlage wählen, um zu verhindern, dass der Sensor heftig schwankt, was die Stabilität des Sensors beeinflussen kann.Die schweren Gegenstände müssen beim Hinzufügen des Gewichts in den Boden des Behälters gelegt werden., um den Sensorkabel nicht zu brechen.

Bei schlechten Standortbedingungen sollte der Anwender den Sensorschild zum Schutz des Sensors verwenden, um eine Beschädigung durch Fremdkörper oder eine Beeinträchtigung der Messgenauigkeit zu vermeiden.

Wenn die Behälter nicht aus Metall bestehen, müssen wir das Transmittergehäuse mit einem Drahtanschluss an den Boden des Behälters legen, wenn wir einen KCF600-Stab-Streifen-Sender verwenden.Ansonsten ist die Messung nicht genau..

Dieses Erzeugnis wurde in der Fabrik kalibriert; die Feldbereinigung kann wie folgt erfolgen:

Eine: Intelligent RührencAussehen dEbuggEinheitlicheHode:

Standort-Null----- Wenn der Flüssigkeitsgehalt an der untersten Stelle liegt, halten Sie die Z-Taste und die S-Taste 8 Sekunden lang gedrückt, und klicken Sie dann auf die Z-Taste.Der Ausgangsstrom wird automatisch auf 4mA eingestellt.

Site - gefüllt ------ Wenn der Flüssigkeitsgehalt an der höchsten Stelle, halten Sie die "Z" Taste und "S" Taste für 8 Sekunden nach der gleichen Zeit Freigabe, und dann "S" Taste klicken,Der Ausgangsstrom wird automatisch auf 20mA eingestellt.

B: EineSchriftstückcAussehen DiebSchleimhauthod:

Wenn der Flüssigkeitsgehalt in der nächsten Grenze, verwenden Sie den Schraubenzieher langsam rotierenden "Z" Potentiometer, beobachten die Ammeter Werte in der Nähe von 4mA

Wenn der Flüssigkeitsgehalt in der oberen Grenze, verwenden Sie den Schraubenzieher langsam rotierende "S" Potentiometer und beobachten Sie die Ampereinträge in der Nähe von 20mA

Und bedienen Sie es für 2-3 mal mehr, bis die Null und Spanne waren genau 4mA und 20mA. Nach der Einstellung, ziehen Sie die Abdeckung des Senders sollte sein.

- Nein.Te:

1. Produkte mit Produktzertifizierung und Handbuch, die Produktnummer, technische Parameter, Verkabelungsdiagramm und das Datum der Herstellung haben, bitte überprüfen, um Fehler zu vermeiden.

2. Die Installation sollte auf der Grundlage der Produktverbindung und der Gewindearten erfolgen, überprüfen Sie, ob die Standortoberfläche mit der Produktoberfläche übereinstimmt oder nicht.Achten Sie auf die Dichtung., kann das Drehmoment nicht direkt dem Sendergehäuse hinzugefügt werden und kann nur an die Sechs-Parteien-Senderoberfläche hinzugefügt werden.

3Die Verkabelung sollte streng nach den Anweisungen des Unternehmens erfolgen.

4Dieses Produkt ist ein präzises Energieumwandlungsinstrument, verbieten Abbau, Kollision, Sturz und harte Ablehnung zu spielen.

5Der Sender funktioniert sofort nach dem Einschalten, aber der Ausgang kann nach einem Aufwärmen von 30 Minuten stabil sein.

6- Unnormale Nutzung, Stromausfall, Kontrollen oder Kontaktaufnahme mit unserer technischen Abteilung direkt.7Transport, Lagerung und Aufbewahrung in einer kühlen, trockenen, belüfteten Lagerhalle.

8Bei der Installation sollte darauf geachtet werden, dass die Haut des Sensordrahtes nicht gebrochen wird.

9. Bei der Installation des Sensordrahtes sollte der Abstand zur Poolwand mindestens 10 cm über dem Grund liegen, da sonst die Messung nicht genau wäre.

10Die Erdungslinie der gesamten PTFE-Struktur und die Stangebene müssen mit Messmedien geleitet werden, sonst wäre die Messung nicht genau.

11Die Anlage sollte wirksame Blitzschutzmaßnahmen treffen.

12Die Gehäuse aller Sender dieser Baureihe müssen geerdet sein; der Erdungswiderstand sollte kleiner als 4Ω sein.

13Die Sicherheitsschranke sollte explosionssicher zertifiziert werden; die Anbauanforderungen sollten den Anforderungen der Anleitung entsprechen.

14. Wenn der Sender in der Zone "0" verwendet wird, müssen die mit Schranken betriebenen Leistungstransformatoren den Anforderungen von GB3836.4-2000 Nr. 8 entsprechen.1.

Anwendungen:

Der Flüssigkeitsspiegelmesser eignet sich für eine Vielzahl von Anwendungen, einschließlich, aber nicht beschränkt auf

• Öl- und Gasindustrie: Das Kacise Fluid Level Meter ist eine perfekte Lösung für die Messung des Brennstoffgehalts in Tanks und Pipelines.Der kapazitive Brennstoffpegelsensor kann Änderungen des Brennstoffpegels mit hoher Genauigkeit erkennen, wodurch die Überwachung des Kraftstoffverbrauchs und die Verhinderung von Kraftstoffdiebstahl erleichtert werden.
• Chemische Industrie: Das Flüssigkeitsmessgerät eignet sich hervorragend zur Messung von Flüssigkeitsgehalten in chemischen Reaktoren, Lagertanks und Pipelines.Das PTFE-Nassmaterial stellt sicher, dass das Produkt sehr beständig gegen Korrosion und Schäden durch scharfe Chemikalien ist.
• Wasserbehandlungsindustrie: Das Kacise-Flüssigkeitsspiegelmesser eignet sich zur Messung des Wasserniveaus in Wassertürmen, Wasseraufbereitungsanlagen und Pipelines.Der kapazitive Wasserstandssensor kann Veränderungen des Wasserstands mit hoher Genauigkeit erkennen, wodurch die Überwachung des Wasserverbrauchs und die Verhinderung von Wasserknappheit erleichtert werden.

Der Fluid Level Meter verfügt über eine hervorragende Temperaturverschiebung und langfristige Stabilität, die sicherstellt, dass die genauen Messwerte im Laufe der Zeit aufrechterhalten werden.02% FS/°C (Bereich von 0°70°C), und die langfristige Stabilität beträgt ≤ 0,2% FS/Jahr.

Das Fluid Level Meter hat einen Druckbereich von -0,1 MPa bis 32 MPa, was es für den Einsatz in einer Vielzahl von industriellen Anwendungen geeignet macht.einschließlich 4·20mA,4 ~ 20mA mit HART-Kommunikation/485/CAN-Buskommunikation.

Der Flüssigkeitsmessgerät ist in Kartons mit einer Mindestbestellmenge von 2 erhältlich. Das Produkt wird innerhalb von 5 Werktagen geliefert und die Zahlungsbedingungen erfordern eine Vorauszahlung von 100%.

Anpassung:

Der KCF6021-1-625mm kapazitive Flüssigkeitsspiegelsensor hat einen Bereich von 0,01 ~ 30 M und kann zur Messung des Spiegelniveaus verschiedener Flüssigkeiten verwendet werden.02% FS/°C im Bereich von 0°70°C und kann bei Temperaturen zwischen -20~60 °C betrieben werden. Das Produkt hat eine IP67-Schutzeinstufung und kann in rauen Umgebungen verwendet werden.

Unterstützung und Dienstleistungen:

Der technische Support und die Dienstleistungen für das Produkt Fluid Level Meter umfassen:

- Hilfe bei Fehlerbehebung bei Problemen mit dem Gerät

- Reparatur- und Wartungsleistungen für Geräte

- Technische Dokumentation und Benutzerhandbücher

- Firmware- und Softwareaktualisierungen

- Ausbildung und Ausbildung zur Verwendung und Wartung des Geräts

- Garantie und Nachbedienung

Verpackung und Versand:

Der Flüssigkeitsmessgerät ist in einer robusten Kartonbox mit Schaumstoff-Einsätzen verpackt, um das Produkt während des Versands und der Handhabung zu schützen.

Versand:

Der Fluid Level Meter wird über einen zuverlässigen Kurierdienst versandt, der eine schnelle und sichere Lieferung gewährleistet.und sonstige notwendige Versandinformationen.
