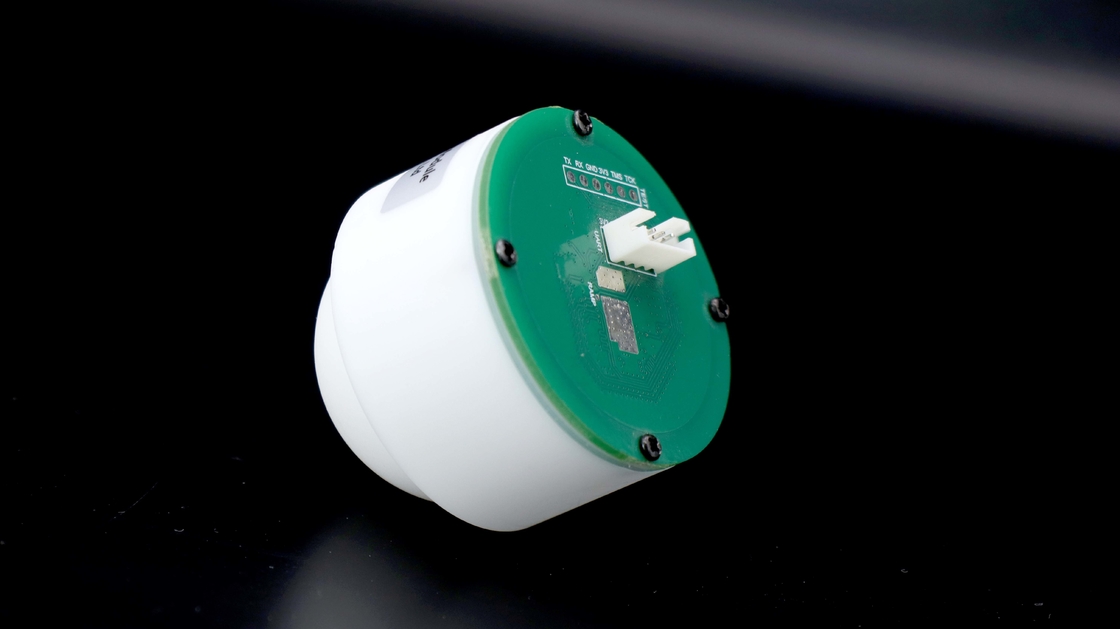

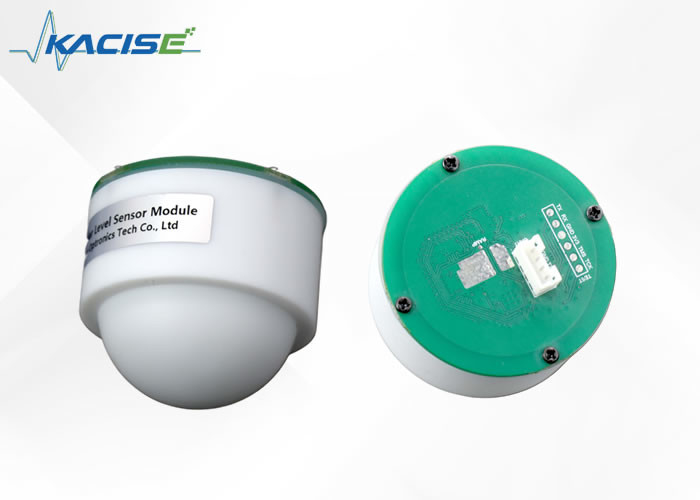

80 GHz-Frequenz-Radar-Level-Sensor mit 12V 30MA-Strom und RS485-Kommunikation für die Tanklevelüberwachung

Die Millimeterwellenradarkomponente ist eine Kombination aus Hochfrequenzeinheit, Verarbeitungseinheit und Leiterplattenantenne. Sein Zweck besteht darin, Ziele zu erkennen, indem es Hindernisse wie Licht, Regen, Staub, Nebel, Frost und mehr durchdringt. Dieser Sensor ist klein, aber hocheffizient und rund um die Uhr funktionsfähig. Es verfügt über Funktionen wie hohe Integration, geringe Größe und flexible Schnittstelle.

Das Füllstandmessgerät-Radarprodukt basiert auf der Millimeterwellenradartechnologie, die die Höhe der Radarantenne vom Flüssigkeitsstand misst. Es wird häufig zur Messung von Wasserressourcen wie Flüssen und Stauseen eingesetzt. Es wird auch für Tankfüllstands- und Wasserstandsmessungen verwendet.

Aus den Komponenten dieses Produkts können folgende Modultypen abgeleitet werden:

• Das Radarentfernungsmodul besteht aus einem 80G-Hochfrequenzchip, der die Entfernungsmessung unter verschiedenen Arbeitsbedingungen wie Festkörper und Flüssigkeit unterstützt.
• Benutzer können die Linsenantenne so konfigurieren, dass sie ihren spezifischen Umgebungsanforderungen entspricht.
• Dieses Produkt wird häufig in verschiedenen Branchen eingesetzt, beispielsweise in der Wasserwirtschaft, in Kläranlagen und in Erdölchemieanlagen.

• Hohe Integration
• Kleines Volumen
• Flexible Schnittstelle
• Es kann Ziele durch Hindernisse wie Licht, Regen, Staub, Nebel oder Frost erkennen
• Kleine Sensoren, die den ganzen Tag funktionieren

Abmessungen:

• Untersuchung von Flüssen, Stauseen und anderen Wasserschutzgebieten
• Tankfüllstands- und Wasserstandsmessung
• Wasserschutzprojekt
• Abwasserbehandlungsplan
• Erdölchemische Anlage

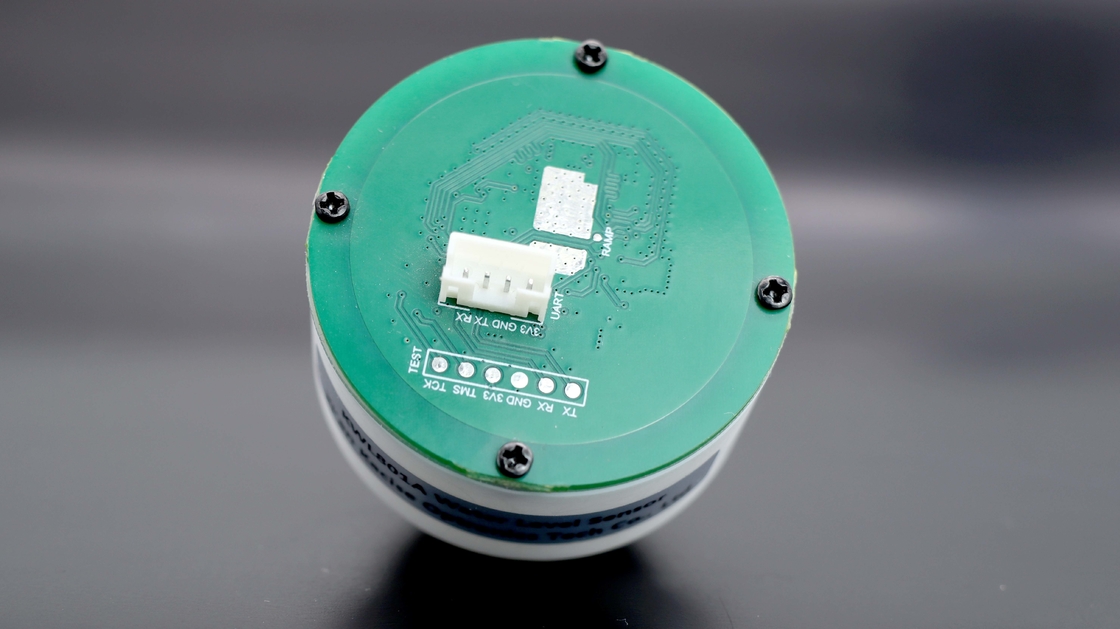

Die Modulschnittstelle ist in der folgenden Abbildung dargestellt:

Versuchen Sie bei der Installation des Moduls, es fest zu halten, um Modulzittern zu vermeiden und die Umgebung so offen wie möglich zu halten.

1. Der Abstand zwischen dem Modul und der Wasseroberfläche beträgt mehr als 30 cm, um sicherzustellen, dass die Vorderseite des Moduls (Antennenoberfläche) parallel zum Messflüssigkeitsspiegel verläuft;
2. Der Abstand zwischen dem Modul und dem Beckenrand, dem Beckenrand, dem Flussdammrand und dem Beckenrand ist größer als 1 Meter;

3. Wählen Sie den weniger flüchtigen Standort des Installationsmoduls (versuchen Sie, die Welligkeit am Einspritzanschluss und am Auslass nicht zu groß zu installieren. Je größer die Welligkeit, desto schlechter die Messgenauigkeit).

4. Installationsdiagramm

Garantieren Sie im Rahmen des Balkens keine Ablenkungen, wie z. B. Uferböschungen des Flussufers.

Zu beachtende Punkte

1. Halten Sie die Modulinstallation so weit wie möglich konstant, vermeiden Sie Moduljitter und öffnen Sie die Umgebung so weit wie möglich.
2. Der Abstand zwischen dem Modul und der Wasseroberfläche beträgt mehr als 30 cm, um sicherzustellen, dass die Vorderseite des Moduls (Antennenoberfläche) parallel zum Messflüssigkeitsspiegel liegt
3. Der Abstand zwischen dem Modul und dem Rand des Beckens, dem Rand des Beckens, dem Rand des Flussdamms und dem Rand des Beckens ist größer als 0,5 Meter;
4. Wählen Sie den weniger flüchtigen Standort des Installationsmoduls (versuchen Sie, die Welligkeit im Einspritz- und Auslasskanal nicht zu groß zu installieren. Je größer die Welligkeit, desto schlechter die Messgenauigkeit.))

Die gesendeten Daten lauten beispielsweise FF 2A 4B 90 42 47, wobei FF der Frame-Header ist, die mittleren 4 Bytes „2A 4B 90 42“ die Abstandsinformationen sind und das Größenende seine wahren Informationen auf 42 90 4B 2A (hexadimaler Gleitkommatyp) festlegt, der in dezimale 72,1468 cm konvertiert wird.

47 ist eine Prüfsumme, ihre Berechnung ist wie folgt:

Konvertieren Sie zunächst den Gleitkommaabstand 72,1468 uint32_t in Ganzzahl (4 Bytes) in 72, auf niedriger Ebene in zwei Bytes 0 (HEX 0), niedrig in 72 (HEX 48) als Prüfsumme als Rahmenkopf niedrig, hoch + + ganzzahlige Ganzzahl, um niedrige 8 Bits zu verwenden, (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

Hinzugefügt: SScom-Testmodus

Kann mithilfe einer seriellen Schnittstelle getestet werden (Hand-SScom):

1. Verwenden Sie das an die USB-Schnittstelle des Computers angeschlossene USB-Seriell-Port-Modul, öffnen Sie die SSCOM-Seriell-Debugging-Software und wählen Sie aus
2. Der richtige Port;
3. Senden Sie AT + TLVS = 1 n, um die Ausgabezeichenfolge gemäß dem Sendebefehl zu konvertieren
4. „AT + START n“;
5. Die Ausgabezeichenfolge

Hinweis: Die Standardbaudrate beträgt 9600. Wenn Sie eine Zeichenfolge ohne rechte Seite von SSCOM öffnen, klicken Sie auf die Erweiterung rechts neben „Parameter speichern“, um sie anzuzeigen.

Hinweise:

Im Betriebszustand der MCU senden Sie zum Konfigurieren zunächst den Reset-Befehl (unterbrechen Sie die Arbeit), passen Sie den Eingabebefehl an, senden Sie dann den Reset-Befehl (machen Sie die Konfiguration wirksam) und senden Sie den Startbefehl.

Befehl anfordern:

Datendefinition: 0 zum Wiederherstellen der Werkseinstellungen, 1 zum Neustarten des Programms.

Antwortdaten:

Beispiele:

Anfrage: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwort: 7 f 10 10 00 00 0 f 17 01

Wobei der Datenteil 00 00 bedeutet, die Werkseinstellungen wiederherzustellen.

Befehl anfordern:

Datendefinition: Wertebereich 1–247.

Antwortdaten:

Beispiele:

Anfrage: 7F 10 20 01 00 01 02 00 01 6E 21

Antwort: 7 f 10 20 01 00 01 51 D7

Der Datenteil 00 01 zeigt an, dass die Slave-Adresse auf 1 eingestellt ist.

Befehl anfordern:

Datendefinition: Der Datenwert ist Float-Daten, die Einheit ist Meter, der Datenlängenwert beträgt 4 Bytes, das Datenformat ist vorne 16 Bit Daten und hinten 16 Bit Daten.

Antwortdaten:

Beispiele:

Anfrage: 7 46 00 02 04 f 10 20 00 00 41 30 bis 40 19

Betreff: 7F 10 20 46 00 02 A1 C3

00 00 41 30, in den der Datenteil der Gleitkommadaten eingefügt wird, der 11 Meter beträgt.

Befehl anfordern:

Datendefinition: Legen Sie das Zeitintervall für die Datenerfassung des Wasserstandsmessers in der Einheit ms fest. Der Mindestwert beträgt 100 ms.

Antwortdaten:

Beispiele:

Anfrage: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Antwort: 7F 10 20 2E 00 01 60 1E

Darunter wird der Datenteil 03 E8 in eine Dezimalzahl von 1000 konvertiert, dh das Datenerfassungsintervall wird auf 1000 ms eingestellt.

Befehl anfordern:

Antwortdaten:

Beispiele:

Anfrage: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwort: 7F 10 20 02 00 01 A1 D7

Der Datenteil 28 80 bedeutet, dass die Kommunikationsbaudrate auf 9600 eingestellt ist.

Befehl anfordern:

Antwortdaten:

Datendefinition: Wertebereich 1–247.

Beispiele:

Anfrage: 7 f 03 01 00 20 01 D4 14

Antwort: 7 f 03 02 0 01 51 8 e

Der Datenteil 00 01 bedeutet, dass die Slave-Adresse 1 ist.

Befehl anfordern:

Antwortdaten:

Datendefinition: Der Datenwert ist Float-Daten, die Einheit ist Meter, der Datenlängenwert beträgt 4 Bytes, das Datenformat ist vorne 16 Bit Daten und hinten 16 Bit Daten.

Beispiele:

Anfrage: 7 46 f 03 20 00 00 02 24

Antwort: 7 f 03 04 00 00 41 30 54, 70

Der Datenteil 00 00 41 30 wird in Gleitkommadaten umgewandelt, die 11 Meter betragen.

Befehl anfordern:

Antwortdaten:

Beispiele:

Anfrage: 7 f 20 00 02 03 01 24 14

Betreff: 7F 03 02 25 80 8B 7E

Der Datenteil 28 80 bedeutet, dass die Kommunikationsbaudrate 9600 beträgt.

Befehl anfordern:

Antwortdaten:

Datendefinition: Legen Sie das Zeitintervall für die Datenerfassung des Wasserstandsmessers in der Einheit ms fest. Der Mindestwert beträgt 100 ms.

Beispiele:

Anfrage: 7F 03 20 2E 00 01 EF C3

Antwort: 7 f 03 02 90 F0 03 E8

Darunter wurde der Datenteil 03 E8 in die Dezimalzahl 1000 konvertiert, was darauf hinweist, dass das Datenerfassungsintervall 1000 ms betrug.

Befehl anfordern:

Antwortdaten:

Datendefinition: Der Datenwert ist ein Float-Datentyp, die Einheit ist Meter. Der Datenlängenwert beträgt 4 Byte. Das Datenformat besteht aus den unteren 16 Bits der Daten im ersten und den oberen 16 Bits der Daten dahinter. Die Bedeutung des Messergebnisses hängt von der Art der Messung ab, voreingestellt ist der Wasserstand.

Beispiele:

Anfrage: 7 4 0 fa 48 0 0 f 00 02 e

Antwort: 7 f 04 04 04 19 3 f 9 e 25 2 c

Der Datenteil 04 19 3F 9E wird in Gleitkommadaten umgewandelt, die 1,2345 Meter betragen.

19049 e3f, an einer Stelle, mit rechter Hochposition.

Befehl anfordern:

Antwortdaten:

Datendefinition: Die Daten liegen im BCD-Kodierungsformat vor, 0x20 0x23 0x05 0x12, was Daten 20230512 bedeutet.

Befehl anfordern:

Antwortdaten:

Datendefinition: 0x7F in den Daten ist die 485-Adresse des Geräts.
