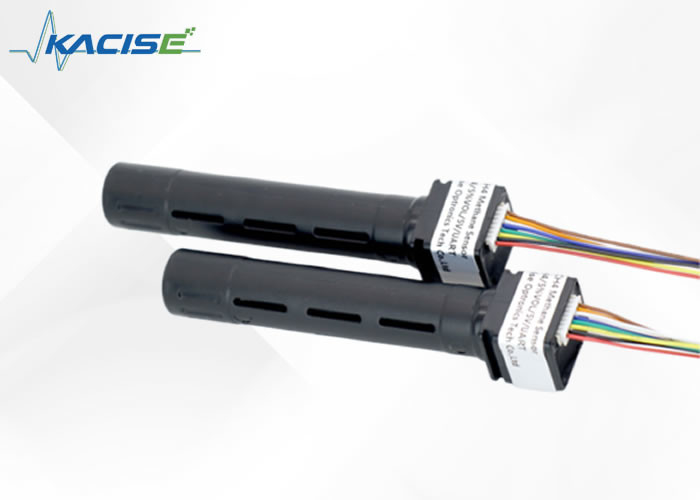

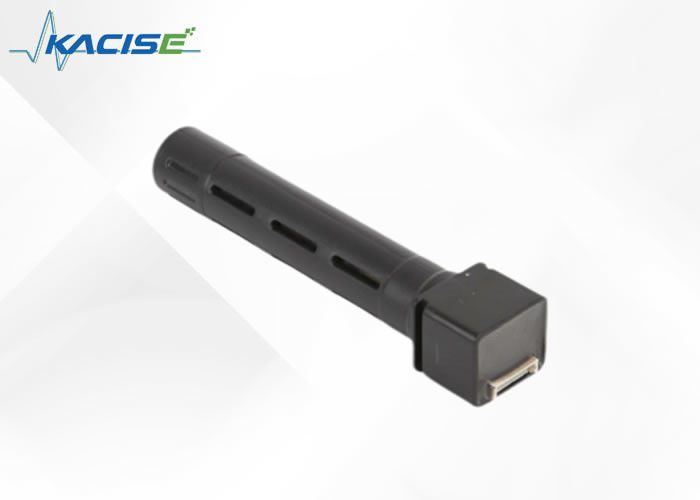

KSCH4-Methansensor mit hoher Genauigkeit und stabiler Leistung mit einer Auflösung von 100 PPM

KSCH4 Methansensorhandbuch

Einleitung

KSCH4 ist ein auf NDIR-Nicht-dispergiertes Infrarot-Absorptionsprinzip basierendes Gasdetektionsmodul, das den dispersiven Lufteinlass anwendet.nicht nur die Eigenschaften der Luftkonvektionsdiffusionsgeschwindigkeit, und stark und langlebig, einfach zu installieren.

KSCH4 verwendet eine importierte Lichtquelle und einen Dual-Channel-Detektor.

KSCH4 mit UART, IIC-Digital-Ausgang und analoger Ausgangsspannung (oder PWM-Frequenz-Ausgangsmodus), der den Kunden die Auswahl der Anwendung erleichtert; KSCH4 bietet Nullkalibrierung,Kalibrierung und Empfindlichkeit von sauberer Luft Relativ null Kalibrierung Befehl, und den Kunden einen manuellen MCDL-Stift mit relativer Nullkalibration für saubere Außenluft zur Verfügung zu stellen, der den Kunden bei der Nutzung des freien Flusses sauberer Außenluft mit relativer Nullkalibration des Sensormoduls bequem ist.

Merkmal

• Fortgeschrittene Schaltung, hohe Genauigkeit, stabile Leistung
• Die Hülle ist leicht und leicht vor Ort zu installieren
• Reiches Interface, bequem für die Kundenwahl
• Bereitstellung von Nullpunktkalibrierung, Empfindlichkeitskalibrierung und Sauberluftkalibrierung

Abmessung

Anwendung

• Petrochemische Industrie
• Überwachung von Biogas
• Wärmekraftwerke
• Rohrgalerie
• Gasleitungen usw.

Technische Spezifikation

Einrichtung

Installationsanweisung:

1- Verkabelung nach dem elektrischen Verkabelungsdiagramm.

2Nach Bestätigung, dass die Verkabelung korrekt ist, installieren Sie sie bitte nach den vor Ort geltenden Bedingungen.

3.Nachdem die Installation abgeschlossen ist, führen Sie bitte die Leistungsprüfung im angegebenen Stromversorgungsbereich durch.

Verkabelung

Anmerkung: MCDL - Saubere Luft im Verhältnis zum Kalibrierfunktionspin

Vorsichtsmaßnahmen

• Bei Kaltstart beträgt die Aufwärmzeit mindestens 2 Minuten.
• Die Sensoren sollten regelmäßig kalibriert werden, empfohlen nicht mehr als 3 Monate.
• keine langfristige Verwendung von Sensoren in staubdichten Umgebungen.
• Bitte achten Sie auf den Anschluss der positiven und negativen Elektroden der Stromversorgung und des Signal-Ausgangs, nicht umgekehrten Anschluss.
