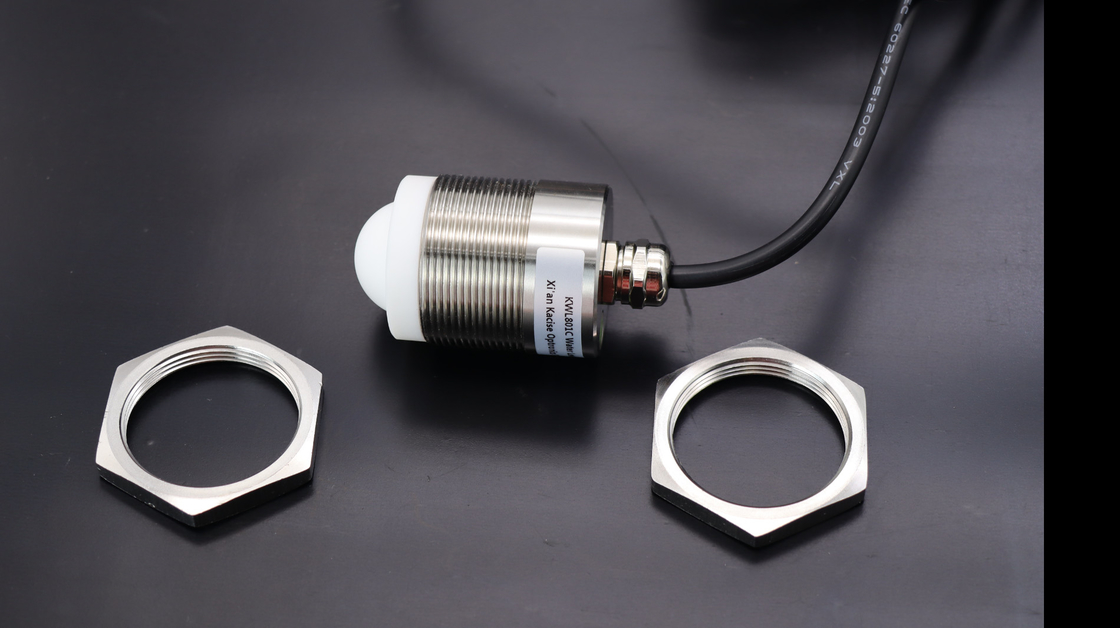

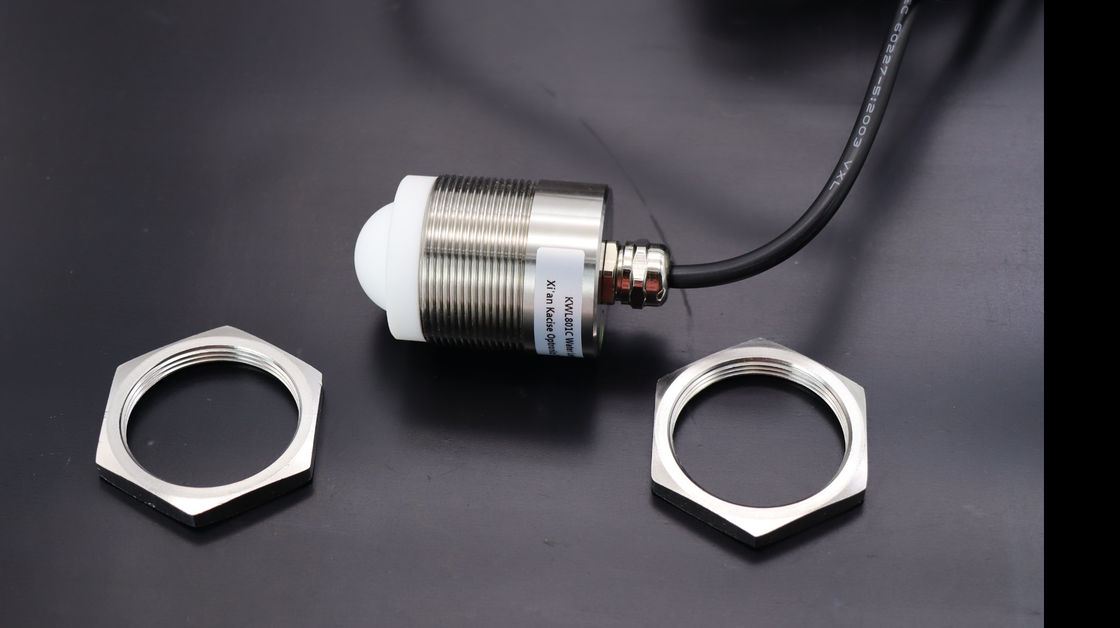

Name: Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KWL801C
Price: 400.00 USD
Availability: InStock

Zu Hause > produits > waagerecht ausgerichteter Übermittler des Radars >

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz

RF-Architektur-Radar-Niveaumessgerät

80 GHz-Radarniveaumessgerät

Kompakte Radarebeneinheit

Herkunftsort:

China (Festland)

Markenname:

KACISE

Zertifizierung:

certificate of explosion-proof, CE

Modellnummer:

KWL801C

Kontakt mit uns

Bitte um ein Angebot

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz

Einzelheiten zum Produkt

Messfrequenz:

80GHz

Häufigkeit des Erwerbs:

≥ 200 ms/ konfigurierbar

Betriebsstrom:

12V/14mA

Genauigkeit der Entfernungsmessung:

±2 mm

Kommunikationsprotokoll:

Modbus/Textprotokoll

Antennenstrahlbreite:

± 2,75°

Versorgungsspannung:

9 ~ 24 V

HF-Impulsstrom:

100 mA/20 ms

Arbeitsfeuchtigkeit:

0~95%

Art des Fadens:

G-Dreh/ individuell angepasst

Betriebstemperatur:

-40~75℃

Wasserdichte:

IP68

Nettogewicht:

00,6 kg

Hervorheben:

RF-Architektur-Radar-Niveaumessgerät

80 GHz-Radarniveaumessgerät

Kompakte Radarebeneinheit

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Verpackung Informationen

Jede Einheit verfügt über eine einzelne Box und alle Boxen sind in Standardverpackungen verpackt ode

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

1000 Stück pro Woche

Verwandte Produkte

Radar-Wasserstandssensor mit einem Stromversorgungsspannungsbereich von 9 - 24 V und einem Messbereich von 10 Metern wird zur Überwachung des Wasserstands von Reservoirs verwendet

Beste Preis erhalten

Video

Kleinere Startwinkel und mehrere Messmodi KLD800 Serie 80G Radarniveaumessgerät

Beste Preis erhalten

Niveauschalter des Radar-KLD802 mit nicht treten mit PTFE-Linsen-Antenne für ununterbrochenes waagerecht ausgerichtetes Maß in Verbindung

Beste Preis erhalten

RS485 Ausgang KWL801B Radarwasserstandsmesser für die Überwachung von Kläranlagen

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

OVerringerungMjährliche Split-Radar-EbeneSensor

1Einführung

1.1 Produktübersicht

Der Radarniveausensor KWL801C entspricht den Standardspezifikationen der nationalen Norm DB50/T 826-2017 für Niveausmessgeräte.Sein Kernkomponent ist mit einer vollständig versiegelten IP68-Wasserdichtung ausgelegt.

Der maximale Messbereich des Produkts beträgt bis zu 40 Meter mit einem minimalen toten Fleck von weniger als 6 cm.

Aufgrund der höheren Frequenz und der breiteren Bandbreite erreicht es eine höhere Genauigkeit.

1.2 Detektionsprinzip

Der Radarspiegelsensor basiert auf dem Prinzip der Zeitbereichsreflexion (TDR). Der elektromagnetische Impuls verbreitet sich entlang des Kabels oder der Sonde mit der Lichtgeschwindigkeit.Wenn es die Oberfläche des Messmediums trifft, wird ein Teil des Impulses des Radarniveaumessers reflektiert, um ein Echo auf demselben Weg zum Impulssender zurückzugeben,und der Abstand zwischen dem Sender und der Oberfläche des Messmediums ist in direktem Verhältnis zur Ausbreitungszeit des Impulses, so wird die Höhe der Ebene berechnet.

2.Merkmal

Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
Kompaktere HF-Architektur
Höhere Signal-Rausch-Verhältnis
Kleinere tote Zone
Arbeitsbandbreite von 5 GHz
Höhere Auflösung und Messgenauigkeit
Weniger Einfluss von Störungen in der Installationsumgebung
Einfachere Installation und
Modernes Design einer integrierten flachen Antenne

3.Technische Spezifikationen

Modell	KWL801C-RS485	KWL801C-RJ45	KWL801C-RS232	KWL801C-TTL
Messfrequenz	80 GHz
Kommunikation	RS485
Häufigkeit des Erwerbs	≥ 200 ms/ konfigurierbar
Betriebsstrom	12V/14mA
Messgenauigkeit der Entfernung	±2 mm
Kommunikationsprotokoll	Modbus/Textprotokoll
Antennenstrahlbreite	± 2,75°
Versorgungsspannung	9 ~ 24 V
Messbereich	0.2 bis 40 m 0.18 bis 30 m 0.1~15/20 m 0.06~3/5/10m
HF-Impulsstrom	100 mA/20 ms
Arbeitsfeuchtigkeit	0~95%
Art des Gewindes	G-Gewinde/ maßgeschneidert
Betriebstemperatur	-40 bis 75°C
Wasserdichte	IP68
Nettogewicht	00,6 kg

4.Anweisungen zur Verkabelung

4.1 [Version RS485] Anweisungen zur Verkabelung

Rote Linie	VCC (9 bis 24 V Strom)
Schwarze Linie	GND
Gelbe Linie	485-A
Grüne Linie	485-B

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 0

4.2 [RJ45-Netzwerkanschlussversion] Verkabelungsanweisungen

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 1

4.3 [Version RS232] Verkabelungsanleitung

Rote Linie	12 (6 bis 28 V Strom)
Schwarze Linie	GND
Gelbe Linie	TX
Grüne Linie	RX

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 2

4.4 [TTL-Version] Verkabelungsanweisungen

Rote Linie	VCC
Schwarze Linie	GND
Gelbe Linie	TX
Grüne Linie	RX

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 3

5.Dimension

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 4

6.FAQ

1.F: Kann ich mein eigenes Logo auf das Produkt setzen?

A: Natürlich. Das Logo kann auf dem Gehäuse gedruckt und der Firmenname auf dem Namensschild eingraviert werden.

2.F: Wie sieht es mit der Qualitätskontrolle aus?

A: Alle Produkte werden vor dem Verpacken dreimal getestet.

3.F: Kann ich einen Versuchsbefehl veröffentlichen, beispielsweise 1 PC?

A: Sicher, Versuchsbestellung ist akzeptabel. Im Allgemeinen haben wir gängige Modelle auf Lager. Die Probe wird innerhalb einer Woche nach Zahlung gesendet.

4.F: Könnten Sie nach meinen Anforderungen entwerfen?

A: Natürlich wird unser Team für Sie entwerfen, damit unser Milchflussmesser für Sie perfekt funktioniert.

7.Unternehmensinformationen

Kompaktere HF-Architektur KWL801C Radar-Levelgauge, Frequenz der Messung 80GHz 5

Xi'an Kacise ist nach ISO 9001-2008, GJB 9001B-2009, CE, Explosionssicherheit für die innere Sicherheit und Explosionssicherheit für die isolierte Sicherheit usw. zertifiziert.die sicherstellen, dass unsere Produkte den internationalen Standards entsprechen.

Wir haben uns seit 10 Jahren auf die Herstellung von Druck-, Niveau- und Durchflussmessgeräten und verwandten Produkten spezialisiert.Durch die Bemühungen unseres gesamten Personals, sind wir zu einem professionellen Hersteller von Messgeräten und Lösungsanbieter geworden.

Derzeit wird der Kacise-Sensor bereits nach Amerika, Spanien, Australien, Chile und 20 anderen Ländern und Regionen exportiert und erhielt viele positive Rückmeldungen.Unsere Vertriebsgesellschaften im Ausland nehmen ebenfalls zu.. Wir betrachten "angemessene Preise, effiziente Produktionszeiten und einen guten Kundendienst" als unsere Grundsätze und hoffen, mit mehr Kunden für die gegenseitige Entwicklung zusammenzuarbeiten.
