Name: Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KDF1000
Price: 892.00 USD
Availability: InStock

Zu Hause > produits > Ultraschallströmungsmesser >

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s

0.0001L/s Ultraschalldurchflussmesser

UltraschallIP68 strömungsmesser

POM-Sensor Ultraschall-Durchflussmesser

Place of Origin:

China (Mainland)

Markenname:

Kacise

Zertifizierung:

certificate of explosion-proof, CE

Model Number:

KDF1000

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Lagertemperatur:

-20~80℃

Durchflussbereich:

1L/s~99999,99m3/h

Sensorschutzniveau:

IP68

Sensorschutzniveau:

IP68

Auflösung der Strömung:

0.0001L/s

Auflösung der Strömung:

0.0001L/s

Arbeitstemperatur:

0 ～ 60 ℃

Schutzniveau des Sendergeräts:

IP65

Stromversorgung:

10.8VDC ∼26.4VDC

Sensormaterial:

Pom

Hervorheben:

0.0001L/s Ultraschalldurchflussmesser

UltraschallIP68 strömungsmesser

POM-Sensor Ultraschall-Durchflussmesser

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Stück

Verpackung Informationen

Jede Einheit verfügt über eine einzelne Box und alle Boxen sind in Standardverpackungen verpackt ode

Lieferzeit

5-8 Arbeitstage

Zahlungsbedingungen

T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

1000 Stück pro Woche

Verwandte Produkte

Video

KUFS2000C Explosionssicherungsklemme für Ultraschall-Durchflussmesser mit Bidirektionsmessung für DN32-DN6000-Rohre

Beste Preis erhalten

Drahtloser, batteriebetriebener, tragbarer Ultraschallstrommesser mit hoher Durchflussgenauigkeit

Beste Preis erhalten

Hochgenauigkeit ±1% tragbares Ultraschall-Durchflussmesser mit RS485 Modbus-Kommunikation für digitale Wasserflussmessung

Beste Preis erhalten

Ultraschallklemm auf dem Durchflussmesser mit nicht-invasiver Messung für DN32~6000-Rohre und RS485-Modbus

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

1Einführung

1.1 Meßprinzip

Der Ultraschall-Doppler-Durchflussmesser ist ein Host, der die Durchflussgeschwindigkeit, den Wasserstand und die Temperatur des Ultraschall-Doppler-Durchflussmessers über RS485 erfasst,und gibt verschiedene Kanalparameter entsprechend der tatsächlichen Situation vor Ort einDie Wasserflussfläche S (m2) wird anhand der Kanalparameter und des gesammelten Wasserstandes H (m) berechnet.und die momentane Durchflussgeschwindigkeit (Q=V*S) wird berechnet, indem man den Wasserflussbereich mit der Durchflussgeschwindigkeit V (m/s) multipliziert, und der kumulative Durchfluss wird berechnet, indem der Durchfluss durch die kumulative Zeit multipliziert wird.

Daraus können wir wissen: Q=V*S

Sofortige Durchflussrate * Zeitdifferenz = kumulative Durchflussrate

1.2 Zusammensetzung

Der Durchflussmessgerät der KDF1000-Serie ist ein Produkt, das die Geschwindigkeit und den Durchfluss von Wasser in natürlichen Gewässern, Kanälen oder Rohrleitungen misst.

Der Durchflussmesser besteht aus zwei Teilen: dem Sensor und dem Host, die durch ein Kabel miteinander verbunden sind.

Es kann die Geschwindigkeit und den Wasserfluss in Kanälen und Flüssen messen, und der Wasserstand ist mehr als 20 cm höher als die Spitze des Sensors.

Es kann die Geschwindigkeit und den Wasserfluss in Rohren und Kanälen messen. Der Wasserstand muss mehr als 20 cm höher als die Spitze des Sensors sein und der Innendurchmesser des Rohres muss ≥ 500 mm betragen.

2.Technische Spezifikationen

Stromversorgung	Leistungsbereich: 10,8 VDC ∼ 26,4 VDC; Leistungsaufnahme RS485 12V: 88mA±1mA (ca. 1,06 W) Leistungsaufnahme RS485 24V: 52mA±1mA (ca. 1,25 W) RS485+4 ̇20mA 12V-Stromverbrauch: 110 mA±1mA (ca. 1,32 W) RS485+4?? 20mA 24V-Stromverbrauch: 24V-Stromversorgung ohne mA-Ausgang
Ausgangsmerkmale	Standardprotokoll RS485/ModBus; 4~20mA (Werkstandard ohne)
Messleistung	Durchflussbereich: 1L/s~99999,99m3/h; Wassertiefe: 0,02~3 m, 0,02~10 m (bestätigen Sie bitte vor der Bestellung die maximale Wassertiefe); Anzeigeoberfläche 1: Wasserstand, sofortiger Durchfluss, kumulativer Durchfluss; Anzeigeoberfläche 2: Wasserstand, Durchfluss, Querschnittfläche, Temperatur; Durchflusslösung: 0,0001 L/s.
Physikalische Eigenschaften	Split-Shell-Material: ABS, Sensormaterial: POM; Sensorschutzniveau: IP68; Schutzniveau des Sender: IP65. Kabel zwischen Sensoren: 4-Kern-geschirmtes Kabel mit Luftkanal, Fabrikstandardlänge 10 Meter, Drahtdurchmesser 8 mm (andere Drahtlängen müssen angepasst werden).
Arbeitsumfeld	Betriebstemperatur: 0°60°C (Nichtgefrierzustand); Lagertemperatur: -20°C bis 80°C;

3.Abmessungen

3.1 Produktbild

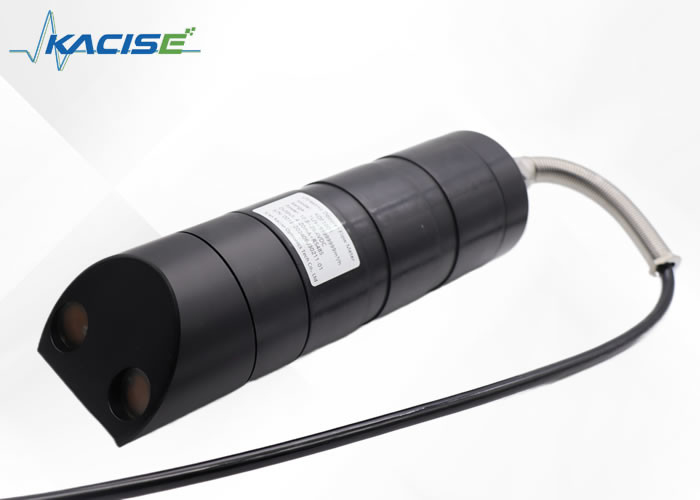

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 0

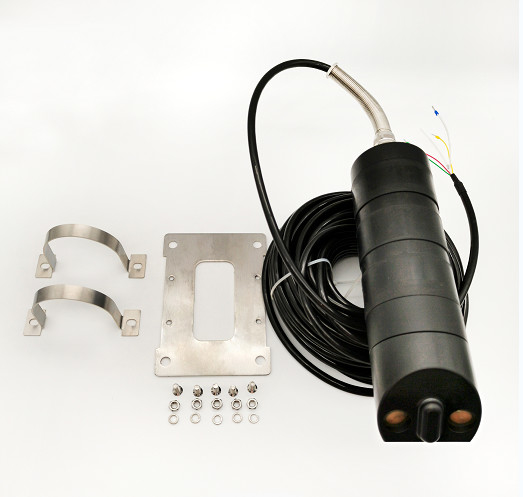

Physikalisches Bild des Sensors (einschließlich aller Zubehörteile)

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 1

Ultraschall-Doppler-Durchflussmesser (Wirt) physikalisches Bild

3.2 Strukturgröße

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 2

4.Installationsanleitung

4.1 Montage-Diagramm

Es gibt vier Befestigungsplatten in den Fabrikzubehör. Bitte sehen Sie die Abbildung. Nach der Befestigung kann es auf dem Instrumentenkasten oder Holzbrett installiert werden.

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 3

Ultraschall-Doppler-Durchflussmessgeräte
Nein, nicht wirklich.	Name	Modell/Spezifikation	Betrag
1	Ultraschall-Doppler-Durchflussmessgerät		1
2	Ultraschall-Doppler-Durchflussmessersensor		1
3	(einschließlich Zubehör für Sensoren)		1
4	Montagebasisplatte	M6*16	4
5	Schrauben für Maschinen mit flachem Kopf		2
6	Klemmen		4
7	mit einer Breite von mehr als 20 mm	M4*12	4
8	Schrauben mit Kreuz- und Rundkopf-Selbstschrauben	M4*25	4

4.2 Verkabelung

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 4

Ultraschall-Doppler-Durchflussmesser und Hostverbindungsdiagramm

5.Anwendung

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 5

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 6

Ultraschall-Doppler-Durchflussmesser mit POM-Sensor IP68-Schutzniveau und Durchflusslösung von 0,0001L/s 7
