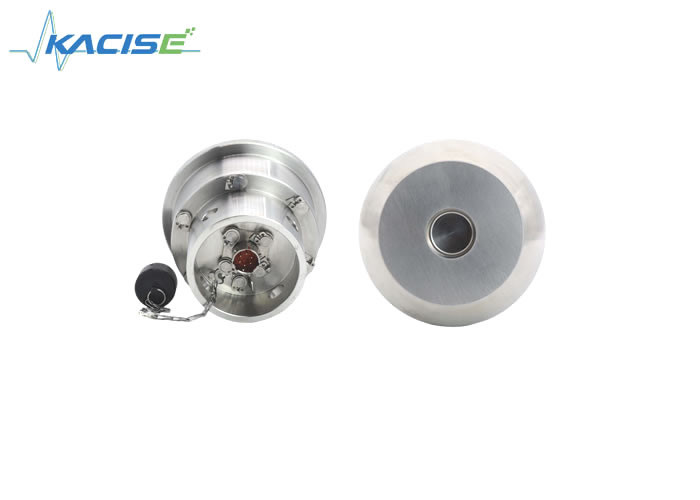

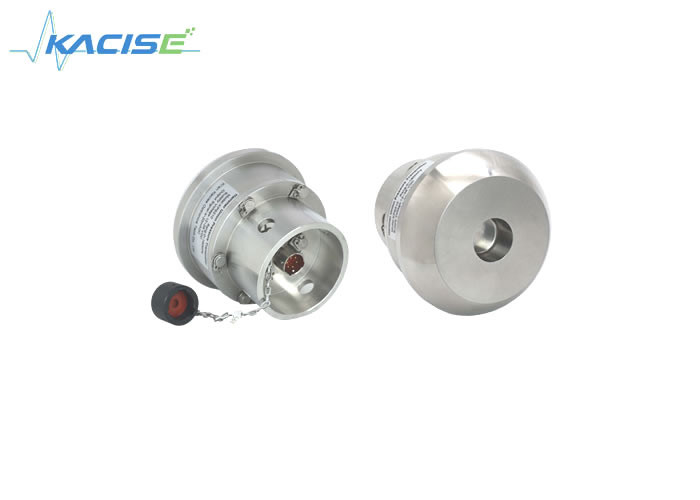

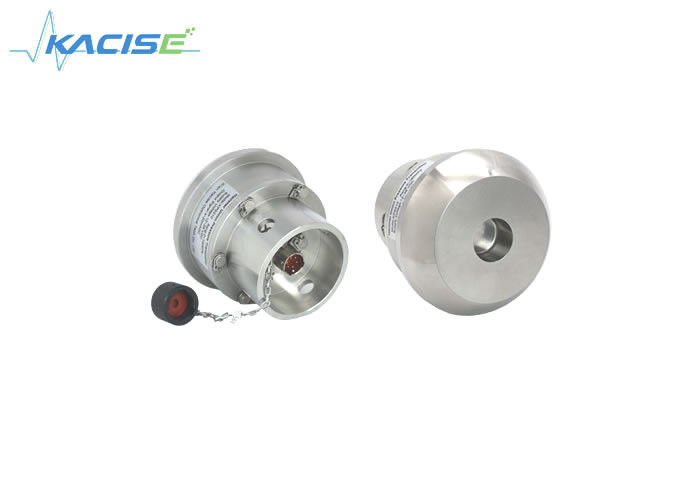

17-4PH-Druckmessumformer aus Edelstahl mit IP65-Gehäuseschutz und 160 MPa-Messbereich für industrielle Steuerung

Der Dehnmessstreifen-Hochdrucktransmitter KPS210 ist ein neues Produkt, das ausländische Spitzentechnologie und inländische Sensorherstellungstechnologie integriert. Es ist eine weitere Kristallisation der Einführung und Verarbeitung ausländischer Produkttechnologien durch unser Unternehmen. Der Sensor verwendet importierte, hochpräzise Dehnungsmessstreifen mit großem Widerstand und eine inländische einzigartige Membrantechnologie. Sein Messbereich kann 160 MPa erreichen und es zeichnet sich durch hohe Reaktionsfähigkeit, hohe Präzision, starke Struktur, Korrosionsbeständigkeit, Vibrationsbeständigkeit, hohe Leistung und hohe Kostenleistung aus.

Das Produkt wird häufig in Bohrgeräten in der Ölindustrie eingesetzt, insbesondere zur Hochdruckmessung importierter Fracking- und Zementierungsfahrzeuge. Es ist der bevorzugte Sender, um importierte Produkte zu ersetzen.

Dieser explosionsgeschützte Typ erfüllt die Anforderungen der Normen GB3836.1-2010 und GB3836.4-2010 und verfügt über das Explosionsschutzzertifikat. Das Explosionsschutzzeichen ist Ex ib IIB T6 Gb.

Das explosionsgeschützte Produkt eignet sich für Fälle, in denen explosive Gase auftreten können. Die entsprechenden explosionsgeschützten Bereiche sind Zone 1 und Zone 2, ihr typisches repräsentatives Gas ist Propan.

Überprüfen Sie, ob das Gerät beim Transport beschädigt wurde. Bei offensichtlichen Schäden nehmen Sie bitte Kontakt zu uns auf.

Entfernen Sie die Verpackung nicht vor der Installation.

Lagertemperatur: -40~+70 °C

Lagerfeuchtigkeit: 45 % ~ 75 % relative Luftfeuchtigkeit (keine Kondensation)

Das in diesem Produkt verwendete druckempfindliche Element überträgt den Druck durch die druckempfindliche Membran. Jede Berührung führt zu Schäden am Sender.

▶ Berühren Sie in keiner Weise die Innenseite der Druckschnittstelle.

Überprüfen Sie, ob das Erscheinungsbild des Senders gut ist.

Die Dichtfläche der Druckschnittstelle des Messumformers ist sauber und unbeschädigt;

Berücksichtigen Sie die Anwendbarkeit des gemessenen Mediums.

Die Umgebungstemperatur und die Mediumstemperatur müssen innerhalb der technischen Produktspezifikationen liegen;

Es ist genügend Platz für eine sichere Elektroinstallation vorhanden.

Das zum Produkt passende Plug-in ist ein wasserdichtes Plug-in. Um den Schutzgrad des Produkts zu gewährleisten, achten Sie darauf, den Stecker während des elektrischen Anschlusses zu verriegeln.

Stromversorgung: Einzelheiten finden Sie auf dem Produktetikett (die Stromversorgung muss den Anforderungen der relevanten Normen entsprechen und das Stromversorgungssystem sollte zuverlässig sein). Der eigensichere explosionsgeschützte Sender wird von einer Sicherheitsbarriere mit Strom versorgt.

Anforderungen an den elektrischen Anschluss: Wählen Sie ein Kabel mit einem Durchmesser, der zur Kabelverschraubung des Steckers passt, und die Kabelverschraubung und der Stecker müssen intakt sein.

Anforderungen an den elektrischen Anschluss: Die Definition der Verkabelung finden Sie auf dem Produktetikett

Produkt-Pin-Definition:

A (rot): Stromversorgung V﹢

B (schwarz): Signalausgang OUT (Zweileitersystem)

C: leer

D: leer

E (gelb): Reset + (Kalibrierung)

F (weiß): Zurücksetzen - (Kalibrierung)

Wenn eigensichere explosionsgeschützte Sender in explosionsgefährdeten Gasumgebungen für den elektrischen Anschluss verwendet werden, sollten sie mit Sicherheitsbarrieren kombiniert werden, um ein eigensicheres explosionsgeschütztes System zu bilden. Die Sicherheitsbarriere und die Stromversorgung werden in einem sicheren Bereich platziert, und der eigensichere Sender wird in einem gefährlichen Bereich platziert. Achten Sie auf eine sichere Erdung.

Wenn eigensichere explosionsgeschützte Sender in explosionsgefährdeten Gasumgebungen für den elektrischen Anschluss verwendet werden, sollten sie mit Sicherheitsbarrieren kombiniert werden, um ein eigensicheres explosionsgeschütztes System zu bilden. Die Sicherheitsbarrieren und Stromversorgungen sollten im sicheren Bereich und die eigensicheren Sender im Gefahrenbereich platziert werden. Achten Sie auf eine sichere Erdung.

Das eigensichere Zweidraht-4~20-mADC-Ausgangssystem wird wie folgt dargestellt:

Die maximal zulässige verteilte Kapazität Cc=Co-Ci, die maximal zulässige verteilte Induktivität Lc=Lo-Li des Systemverbindungskabels zwischen dem Sender und der Sicherheitsbarriere.

Die maximal zulässige verteilte Kapazität Cc=Co-Ci,

Die maximal zulässige verteilte Induktivität Lc=Lo-Li.

Co≥Ci+Cc Lo≥Li+Lc

Uo≤Ui Io≤Ii Po≤Pi

Die Sicherheitsbarriere kann vom Anwender frei gewählt werden, sofern die Parameter den oben genannten Anforderungen entsprechen und über ein Explosionsschutzzertifikat verfügen. Die Installation und Verwendung der Sicherheitsbarriere sollte gemäß der Bedienungsanleitung der Sicherheitsbarriere erfolgen.
