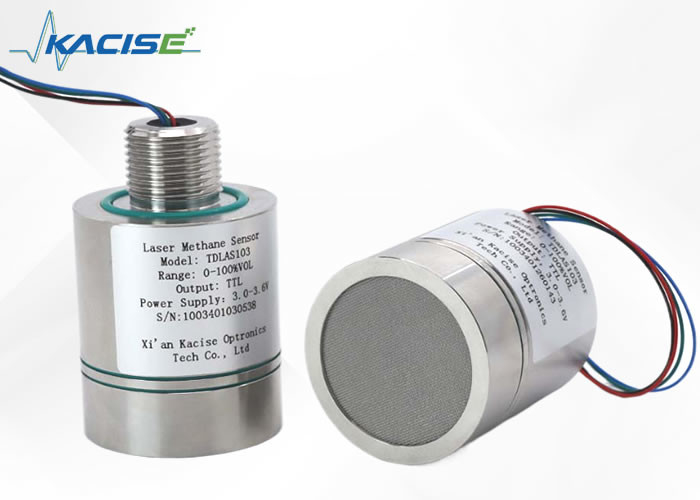

Anpassbares 0-20% VOL Methan-Luftsensormodul mit Spitzenstrom 210mA

Einleitung

Der 3,3-Volt-Methansensor erkennt mit Hilfe der TD-LAS-Technologie Methan durch sein einzigartiges Absorptionsspektrum mit einem 1653,7 nm-Laser, mit Widerstand gegen Störungen durch Wasserdampf und andere Gase.Kombination von direkter Absorption mit Wellenlängenmodulation, verfügt über eine optische Wege-Struktur des Typs "N" für eine längere Absorption und hohe Präzision.Der Sensor funktioniert gut in verschiedenen Umgebungen.Das Standard-Kommunikationsprotokoll und die verschränkte Schnittstelle erhöhen die Kompatibilität und machen es ideal für die Erkennung von Methanlecks und Alarme in Industriezweigen wie Gastronomie, Chemie und Kohlebergbau.

Merkmal

•Hohe Detektionsgenauigkeit

Technik zur direkten und Wellenlängenmodulation in Kombination mit einer Faltoptik, Messfehler ≤ ± 6% Wahrheitswert @ 25°C

•Gute Anpassungsfähigkeit an die Umwelt

Breiter Temperaturkompensationskorrekturalgorithmus, kann -40~+70°C Anwendung erfüllen

•Starke Störungshemmung

Methan "Fingerabdruckspektrum" Laser-Absorptionserkennungstechnologie, Anti-Vergiftung, Anti-Wasserdampf und andere Gasinterferenzen;

•Starker Strukturschutz

Konstruktion aus Edelstahl, erfüllt die Explosionssicherheitsstufe Exia IIC T6 Ga

•Niedrige Kosten

Lange Lebensdauer, geringer Stromverbrauch, modulares Design, einfach zu integrieren

Abmessungen

Technische Parameter:

Anwendungen:

a) Der Sensor liefert kontinuierlich die gemessene Methankonzentration, gemessene Temperatur, gemessenen Druck, Lasersignalstärke,Betriebstemperatur des Lasers und Fehlercode über den Standard-TTL-Serienanschluss

b) Es verfügt über eine Selbstprüfung, die feststellen kann, ob der Laser, der photoelektrische Detektor und der Spannungsstabilisierungssensor normal sind, was dazu beiträgt, den Fehlerpunkt zu beseitigen.

Kommunikationsoberfläche und Definition

Schnittstellenform: SH1.0mm/4P

Kabellänge: 200 mm

Kommunikationsprotokoll

(1) Konfiguration der Kommunikationsoberfläche

UART-Serieanschluss: Baudrate: 115200, Datenbits: 8 bits,

Stopp-Bit: 1 Bit, Paritätsbit: keine Kontrolle

(2) Beschreibung des Kommunikationsprotokolls

Nachdem der Sensor eingeschaltet ist, durchläuft er eine Vorverarbeitungsphase (6-10s) und beginnt dann, periodisch (1Hz) eine Festlänge-String auszugeben.

Ausgangsstring-Parsierung (Beispiel):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: der Rahmenkopf;

+000.00: Methankonzentrationswert mit zwei Dezimalstellen reserviert, Einheit % vol.

+ 24 Uhr.0: die Umgebungstemperatur in °C;

1006.22: der Umgebungsdruck in der Einheit hPa;

16.1: Laserlichtintensität und Wirkungsbereich 3.6 21.6;

006.0: Vergrößerungsfaktor, Normalbereich 1,0-126.0;

00: Fehlercodes

01: Anomalie des optischen Signals; 02; Umgebungstemperatur oder Anomalie des Drucks; Optisches Signal ist zu stark; 04 Anomalie der Lasertemperatur;

05: Lichtsignal ist zu schwach;

13: xor Überprüfungscode

Fehlercode

Vorsichtsmaßnahmen

a) Die Betriebsspannung des Sensors beträgt 3,3 V und die serielle Schnittstellenstufe 3,3 V;

b) der Sensor enthält präzise optische Komponenten, bitte vermeiden Sie heftige Kollisionen;

c) Arbeitsumgebungsbedingungen: -40 °C bis +70 °C

d) Relative Luftfeuchtigkeit 0­99% RH (nicht kondensiert).

Anmerkung: Die Betriebsspannung des Sensors beträgt 3,3 V. Es ist verboten, die Stromversorgungsspannung von mehr als 3,6 VDC an den Sensor anzuschließen, um eine Schädigung des Sensors zu vermeiden.
